Die beste Kühlflüssigkeit ist diejenige, die auf den Betriebsbereich, die benetzten Materialien und die Wärmelast abgestimmt ist. Es gibt keine Universallösung. Für die meisten Akkus von Elektrofahrzeugen und Energiespeichern bedeutet dies Wasser oder ein Wasser-Glykol-Gemisch, das durch eine Kühlplatte fließt. Dielektrische Flüssigkeiten kommen nur dann zum Einsatz, wenn die Kühlarchitektur die Flüssigkeit in direkten oder nahen Kontakt mit stromführenden Teilen bringt. Dieser Artikel vergleicht die gängigen Kühlmittel und erläutert anschließend, wie Akku-Ingenieure die Auswahl eingrenzen. Wir bei Trumonytechs entwickeln die Kühlplatten und die Schnittstellenmaterialien zwischen den Zellen und dem Kühlmittel, daher sind die Entscheidung für die Kühlflüssigkeit und die Hardwareentscheidung untrennbar miteinander verbunden.
Verständnis von Flüssigkeitskühlsystemen
Ein Flüssigkeitskühlkreislauf führt Wärme deutlich effektiver von den Zellen ab als Luft, da eine Flüssigkeit eine hohe Wärmekapazität mit einer dichten, kontrollierbaren Strömung an der heißen Oberfläche kombiniert. Wie viel Wärme der Kreislauf tatsächlich abführt, hängt von den Eigenschaften der Flüssigkeit, dem Massenstrom, dem zulässigen Temperaturanstieg des Kühlmittels sowie den Platten und Wärmetauschern ab, durch die die Flüssigkeit fließt. Keine einzelne Eigenschaft ist dafür ausschlaggebend.
Die Kernkomponenten eines Batteriekühlkreislaufs sind:
- Kühlmittel – die Arbeitsflüssigkeit, die in den Zellen Wärme aufnimmt und am Wärmetauscher wieder abgibt. Ihre Wärmeleitfähigkeit und spezifische Wärmekapazität begrenzen die Wärmemenge, die der Kreislauf transportieren kann.

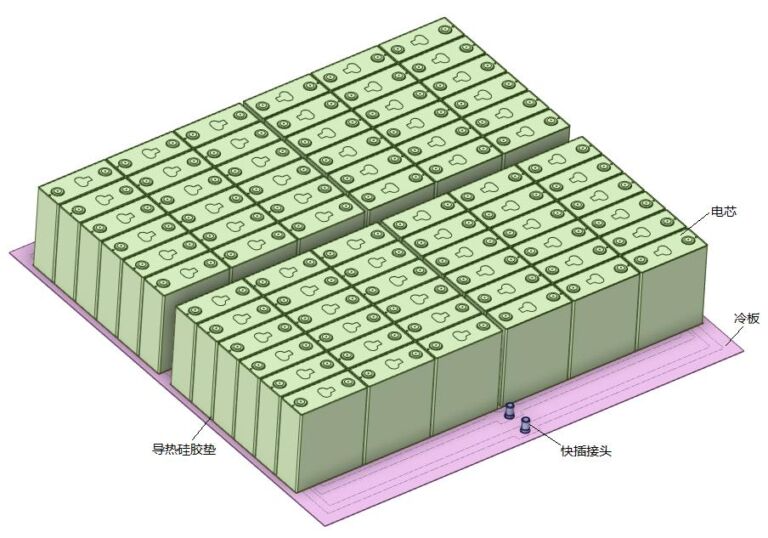

- Kühlplatte – das leitfähige Aluminium- oder Kupferteil, das gegen die Zellen oder Module gepresst wird. Eine gut abgestimmte Kühlplattendesign ist das, was tatsächlich überträgt die Wärme effizient an das Kühlmittel, Daher müssen Platte und Fluid gemeinsam spezifiziert werden.
- Wärmeleitmaterial – der Spaltfüller, der die Luft zwischen Zelle und Platte entfernt. Es ist ein serielles Element im Wärmeleitpfad zwischen Zelle und Platte, Flüssige thermische Grenzflächenmaterialien Die Pads beeinflussen die Temperaturverteilung im Pack zusammen mit dem Zellenlayout, dem Kontaktwiderstand und dem Plattendesign, nicht isoliert.
- Die Pumpe befördert das Kühlmittel kontinuierlich von den Zellen zum Wärmetauscher. Bei einer zähflüssigeren Flüssigkeit muss die Pumpe für den gleichen Durchfluss mehr leisten.
- Wärmetauscher – gibt die aufgenommene Wärme an die Luft oder an einen zweiten Kreislauf ab.
- Schläuche und Ausgleichsbehälter transportieren die Flüssigkeit und gleichen die Wärmeausdehnung aus; ihre Materialien müssen mit dem gewählten Kühlmittel kompatibel sein.
Diese Betrachtungsweise der Kette hält die Frage nach dem Kühlmittel auf dem Boden der Tatsachen: Ein Kühlmittel ist nur dann “gut”, wenn es die Wärme gut abführt und mit der Platte, den Dichtungen und der Pumpe, durch die es fließt, kompatibel bleibt.
Vergleichende Analyse von Kühlflüssigkeiten
Drei Kühlmittelfamilien decken nahezu alle Batterie- und Leistungselektronikkreisläufe ab: Wasser, Wasser-Glykol-Gemische und dielektrische Flüssigkeiten. Jede bietet einen Kompromiss zwischen Wärmeleistung und Temperaturbereich, elektrischer Sicherheit und Wartungsfreundlichkeit. Die richtige Wahl ergibt sich daher aus den unabdingbaren Anforderungen.
Wasser leitet Wärme besser als andere Kühlmittel, hat aber den engsten nutzbaren Bereich. Bezogen auf die Masse ist seine spezifische Wärmekapazität etwa viermal so hoch wie die von Luft unter Umgebungsbedingungen, und seine Wärmeleitfähigkeit liegt bei etwa 0,6 W/m·K. Aufgrund dieser Kombination dient Wasser als Referenz für alle anderen Kühlmittel. Die Grenzen sind praktischer Natur: Bei Atmosphärendruck gefriert es bei 0 °C und siedet bei 100 °C, und unbehandeltes Wasser kann die in Kühlplatten häufig verwendeten Materialien Aluminium und Kupfer korrodieren. Deionisiertes oder destilliertes Wasser mit den entsprechenden Zusätzen wird dort eingesetzt, wo diese Grenzwerte akzeptabel sind. Das Korrosionsrisiko ist so hoch, dass die Behandlung des Kühlmittels und die Kontrolle der verwendeten Materialien unerlässlich sind. verringert das Korrosionsrisiko das würde die Kanäle sonst mit der Zeit verstopfen.
Wasser-Glykol-Gemische bieten einen deutlich größeren sicheren Temperaturbereich, der jedoch einen geringeren Kühlleistungsanteil aufweist. Ethylenglykol- oder Propylenglykol-Gemische senken den Gefrierpunkt und erhöhen den Siedepunkt. Dies ist wichtig für Akkus, die bei Minustemperaturen gelagert werden oder starken Temperaturschwankungen ausgesetzt sind. Glykol-Akkus enthalten üblicherweise Korrosionsinhibitoren. Der Nachteil liegt in der Viskosität: Ein Glykol-Gemisch ist viskoser als Wasser und transportiert etwas weniger Wärme. Beide Effekte verstärken sich mit dem Glykolanteil und verändern sich mit der Temperatur. Die Dimensionierung der Pumpe und des Druckverlusts erfolgt anhand der Konzentrations-Temperatur-Kennlinien des jeweiligen Fluids, nicht nach Faustregeln. Dieses Fluid wird in den meisten Akkus für Elektrofahrzeuge und Energiespeichersysteme standardmäßig verwendet, da der Frostschutz den Leistungsverlust in der Regel aufwiegt.
Dielektrische Flüssigkeiten bieten elektrische Sicherheit auf Kosten der Wärmeleitfähigkeit. Da sie nicht leitend sind, birgt ein Leck auf unter Spannung stehende Teile ein geringeres elektrisches Risiko. Daher werden sie in Anwendungen mit Tauch- und Direktkontakt eingesetzt. Ihre Wärmeleitfähigkeit liegt jedoch deutlich unter der von Wasser, und Eigenschaften, Entflammbarkeit und Materialverträglichkeit variieren stark zwischen den einzelnen Flüssigkeiten. Die Wahl einer dielektrischen Flüssigkeit sollte daher nur dann getroffen werden, wenn die Konstruktion eine Isolation erfordert. Anschließend müssen die spezifischen Daten der jeweiligen Flüssigkeit überprüft werden; eine Kategorisierung reicht nicht aus.
| Kühlmittel | Relative Wärmeübertragung | Temperaturfenster | Hauptwache |
|---|---|---|---|
| Wasser (destilliert) | Der höchste der drei | Engste (begrenzt auf Einfrieren/Kochen) | Korrosion ohne Inhibitoren und Materialkontrolle |
| Wasser-Glykol-Gemisch | Hoch, reduziert durch Glykolanteil | Erweiterte (formulierungsabhängige) | Höhere Viskosität → Pumpen-/Druckverlustkosten |
| Dielektrische Flüssigkeit | Weit unter Wasser | Formulierungsabhängig | Schwache Wärmeübertragung; für das jeweilige Fluid prüfen. |
Die obige Rangliste dient lediglich der Orientierung. Bitte überprüfen Sie jeden Kandidaten anhand seiner eigenen Eigenschaften und Materialverträglichkeitsdaten sowie anhand von Widerstandsdaten für dielektrische Flüssigkeiten, bevor Sie sich festlegen.
Neueste Fortschritte in der Flüssigkeitskühltechnik
Neuere Kühlverfahren verändern hauptsächlich die Art und Weise, wie die Flüssigkeit auf die Zellen trifft, nicht aber die zugrundeliegenden physikalischen Eigenschaften der Flüssigkeiten selbst. Für die Entwicklung von Batterien und Energiespeichersystemen sind zwei Ansätze vielversprechend, jeder mit einem klaren Zielkonflikt.
Bei der Immersionskühlung werden Zellen oder Module direkt in eine dielektrische Flüssigkeit eingetaucht. Dadurch wird die Grenzfläche zwischen Platte und Zelle als Engpass beseitigt und die Temperaturhomogenität verbessert. Der Nachteil ist die bereits erwähnte geringe Wärmeleitfähigkeit sowie das zusätzliche Flüssigkeitsvolumen, das höhere Gewicht und die zu berücksichtigende Konstruktionsvorgabe. Die Immersionskühlung wird gewählt, wenn Temperaturhomogenität oder elektrische Isolation im Vordergrund stehen, nicht aufgrund maximaler Wärmeübertragungswerte.
Kühlmittel mit geringerem Treibhauspotenzial stellen einen weiteren wichtigen Forschungsbereich dar. Ziel ist es, ältere Formulierungen durch umweltfreundlichere Alternativen zu ersetzen. Diese werden weiterhin anhand derselben Eigenschaften bewertet, die jedes Kühlmittel erfüllen muss: Leitfähigkeit, Viskosität, Materialverträglichkeit und Stabilität über die gesamte Lebensdauer des Kühlsystems. Ein “umweltfreundlicheres” Label allein qualifiziert ein Kühlmittel nicht automatisch für einen bestimmten Kreislauf. Daher sollten Leistungs- und Verträglichkeitsdaten jedes neuen Kühlmittels stets mit den Daten Ihrer eigenen Materialien verglichen werden.
Wie man die beste Kühlflüssigkeit auswählt
Die Auswahl eines Kühlmittels ist ein Prozess, bei dem man Optionen anhand der unveränderlichen Randbedingungen ausschließt und anschließend die verbleibenden Optionen optimiert. Gehen Sie bei einem Akkupack in etwa in dieser Reihenfolge vor.
Beginnen Sie mit dem Temperaturfenster, denn es schließt schnell ganze Produktfamilien aus. Wenn der Akku bei Minusgraden oder hohen Temperaturen gelagert werden muss, reicht reines Wasser nicht aus; stattdessen kommt ein Wasser-Glykol-Gemisch oder eine andere Langzeitflüssigkeit zum Einsatz. Der benötigte Gefrierpunkt bestimmt den minimalen Glykolanteil, und dieser Anteil wiederum beeinflusst die Viskosität.
Als Nächstes muss die Kühlarchitektur festgelegt werden, da sie darüber entscheidet, ob überhaupt ein dielektrisches Fluid zum Einsatz kommt. Eine indirekte Kühlplatte hält das Fluid physikalisch von den Zellen getrennt, und aufbereitetes Wasser oder ein Wasser-Glykol-Gemisch erweist sich in der Regel als leistungsfähiger. Bei Direktkontakt- und Tauchkühlungen wird das Fluid direkt an die stromführenden Teile geleitet. Hier wird ein dielektrisches Fluid von einer Option zu einer Notwendigkeit, ausgewählt anhand der tolerierbaren Leckagewirkung und validiert hinsichtlich spezifischem Widerstand und Materialverträglichkeit. Die geringere Wärmeleitfähigkeit wird durch die größere Oberfläche kompensiert.
Prüfen Sie anschließend die Material- und Dichtungsverträglichkeit. Vergewissern Sie sich, dass das Kühlmittel mit allen medienberührenden Materialien – Plattenlegierung, Rohrleitungen, Dichtungen und Pumpeninnenteilen – verträglich ist, und spezifizieren Sie Korrosionsinhibitoren, die für diese Kombination geeignet sind. Metallmischungen sind die häufigste Fehlerquelle, und selbst ein für Aluminium verträgliches Kühlmittel kann eine Dichtung angreifen.
Schließlich ist die Größe aufgrund der Viskosität und des Druckverlusts entscheidend, da eine höher viskose Mischung die Pumpenleistung erhöht und den Temperaturgradienten vergrößern kann, wenn der Durchfluss in den entferntesten Kanälen abnimmt. Hier treffen die Wahl des Fluids und die Hardware aufeinander: die Kanalgestaltung der Kühlplatte und die Wärmeabfuhr des Kreislaufs. Flüssig-Flüssig-Kühlsystem oder ein luftseitiger Wärmetauscher muss auf das gewählte Fluid ausgelegt sein. Flüssigkeitskühlplatten für Elektrofahrzeuge und ESS Sie sind für diesen Kühlkreislauf ausgelegt, und die Kühlflüssigkeit sollte auf die Platte und den Arbeitszyklus abgestimmt sein, nicht separat spezifiziert werden.
Einfluss der Kühlflüssigkeit auf die Effizienz und Lebensdauer des Akkus
Die Wahl des Kühlmittels wirkt sich nicht nur auf die Wärmeleitfähigkeit aus, sondern auch auf die Temperaturhomogenität, die Lebensdauer der Zellen und die Sicherheitsmarge. Eine Flüssigkeit, die zwar Wärme gut abführt, aber nicht ausreichend mit Kühlmittel versorgt wird, oder deren Viskosität die weiter entfernten Kanäle behindert, kann einen Akku beschädigen, selbst wenn dessen Wärmeleitfähigkeitswerte gut erscheinen.
Die Temperaturhomogenität ist entscheidend für die Wirksamkeit des Kühlmittels, da die Zellalterung nicht nur von der Spitzentemperatur, sondern auch von der Temperaturverteilung innerhalb des Akkupacks abhängt. Lithium-Ionen-Zellen arbeiten am besten in einem Temperaturbereich, der von ihrer chemischen Zusammensetzung abhängt. Die zulässige durchschnittliche und maximale Temperaturdifferenz zwischen den Zellen sollte anhand des Datenblatts der Zelle, des Ladezustands, der C-Rate, der angestrebten Lebensdauer und der Akzeptanzvorgaben des Herstellers festgelegt werden, anstatt einen einzelnen allgemeinen Wert zu verwenden. Ein Kühlmittel mit hoher Wärmeleitfähigkeit und ausreichendem Durchfluss in allen Kanälen ermöglicht einen engen Temperaturgradienten.
Langlebigkeit und Sicherheit basieren auf derselben Kontrolle. Die Einhaltung der Toleranzgrenzen der Zellen und deren optimale Abstimmung reduzieren die thermische Belastung, die zu vorzeitiger Alterung führt, und gewährleisten eine ausreichende Reserve gegen thermisches Durchgehen – jenen Ausfallmechanismus, der die Batteriekühlung zu einem Sicherheitssystem und nicht nur zu einem Leistungsmerkmal macht. Daher wird die Wahl der Kühlflüssigkeit anhand des tatsächlichen Betriebszyklus des Akkus und nicht anhand eines Spitzenwerts aus dem Datenblatt überprüft.
Schlussfolgerung
Es gibt keine universell beste Kühlflüssigkeit. Die richtige Wahl ist diejenige, die den härtesten Anforderungen standhält und dennoch ausreichend Wärme abführt. Für die meisten Akkus von Elektrofahrzeugen und Energiespeichersystemen ist die praktische Vorgehensweise kurz: Zuerst wird das Temperaturfenster festgelegt, was in der Regel auf ein Wasser-Glykol-Gemisch hindeutet. Anschließend wird die Architektur bestimmt und eine dielektrische Flüssigkeit nur dort eingesetzt, wo sie mit stromführenden Teilen in Berührung kommt. Danach werden die Materialverträglichkeit geprüft und der Kreislauf entsprechend der gewählten Viskosität dimensioniert. Wenn diese Reihenfolge stimmt, erübrigt sich die Frage nach der “besten Flüssigkeit” weitgehend.
Die Kühlflüssigkeit und die zugehörige Hardware müssen als eine Einheit festgelegt werden. Wenn Sie ein Kühlmittel auf ein bestimmtes Zellformat, eine bestimmte Kühlplattenanordnung oder einen bestimmten Materialstapel abstimmen, Kontaktieren Sie das Trumonytechs-Team um die Variablen gegen Ihr Paket durchzuspielen.
FAQ
Sollte ich für die Kühlplatte einer EV- oder ESS-Batterie Wasser oder ein Wasser-Glykol-Gemisch verwenden?
Verwenden Sie ein Wasser-Glykol-Gemisch, wenn der Rucksack bei Minustemperaturen oder starken Temperaturschwankungen gelagert wird, und behandeltes Wasser nur dann, wenn die Temperatur im milden Bereich bleibt. Glykol senkt den Gefrierpunkt und erhöht den Siedepunkt, allerdings auf Kosten der Wärmeleitfähigkeit und der Viskosität. Dies wird von den meisten Rucksäcken für den Frostschutz in Kauf genommen. Prüfen Sie den Glykolanteil auf die niedrigste Temperatur, die Sie überstehen müssen.
Kann ich normales Leitungswasser in einem Flüssigkeitskühlkreislauf für eine Batterie verwenden?
Nein. Leitungswasser enthält Verunreinigungen, die Platten korrodieren und Kanäle verstopfen können. Wenn das Wasser für Ihren Temperaturbereich geeignet ist, verwenden Sie deionisiertes oder destilliertes Wasser und achten Sie auf die Einhaltung der Spezifikationen Ihres OEM- oder Kühlmittellieferanten hinsichtlich Wasserqualität, Korrosionsinhibitoren und mikrobieller Risiken. Dies muss für alle medienberührenden Materialien überprüft werden. Unbehandeltes Leitungswasser sollte als vermeidbares Korrosions- und Verschmutzungsrisiko und nicht als Kostenersparnis betrachtet werden.
Wann benötige ich tatsächlich eine dielektrische Flüssigkeit anstelle von Wasser-Glykol?
Wählen Sie ein dielektrisches Kühlmittel, wenn die Kühlarchitektur direkten Kontakt mit den Zellen oder Stromschienen herstellt, wie beispielsweise bei Immersionskühlungen, und ein Auslaufen des Kühlmittels durch ein leitfähiges Kühlmittel inakzeptabel ist. Die Nichtleitfähigkeit ist der Vorteil; die deutlich geringere Wärmeleitfähigkeit ist der Nachteil, der jedoch durch die größere Wärmeübertragungsfläche kompensiert wird. Hält eine indirekte Kühlplatte das Kühlmittel von den Zellen fern, ist Wasser-Glykol in der Regel die bessere Wahl. Prüfen Sie dies jedoch anhand der spezifischen Daten des Kühlmittels.
Welche Kühlmitteleigenschaft ist für eine gleichmäßige Temperaturverteilung innerhalb eines Kühlpakets am wichtigsten?
Eine ausreichende Wärmeübertragung in Kombination mit genügend Durchfluss in jedem Kanal ist entscheidend, da die Gleichmäßigkeit davon abhängt, dass die kältesten und heißesten Zellen nahe beieinander liegen, nicht nur vom Mittelwert. Eine viskose Flüssigkeit, die in den entferntesten Kanälen zu wenig Durchfluss hat, vergrößert den Temperaturgradienten, selbst wenn ihre Eigenschaften insgesamt gut erscheinen. Definieren Sie den angestrebten mittleren und maximalen Zell-zu-Zell-Temperaturunterschied anhand der Zellengröße und des Arbeitszyklus und dimensionieren Sie anschließend Pumpe und Kanaldesign für die gewählte Flüssigkeit.
