Eine Flüssigkeitskühlplatte funktioniert, indem sie Wärme von einem montierten Bauteil in ein Metallgehäuse leitet und diese anschließend über ein Kühlmittel, das durch interne Kanäle zirkuliert, zu einem externen Wärmetauscher abführt. Für Ingenieure im Bereich Batteriepacks und Leistungselektronik ist dieser Wärmetransport entscheidend: Er leitet große, konzentrierte Wärmemengen von Zellen und Halbleitern deutlich effektiver ab als Luftzirkulation und das auf begrenztem Raum. Dieser Artikel erläutert den Mechanismus, die zugrunde liegenden Material- und Konstruktionsentscheidungen sowie die Auswahl des passenden Kühlmittels. Er richtet sich an Teams, die diese Technologie integrieren. Flüssigkühlplatten in Elektrofahrzeugen und Energiespeichern. Nicht behandelt werden Immersions- oder Zweiphasenkühlung, Regelungstechnik oder die Entwicklung vollständiger Batteriemanagementsysteme; dies sind separate Entscheidungen mit jeweils eigenen Vor- und Nachteilen.
Was ist eine Flüssigkeitskühlplatte?
Eine Flüssigkeitskühlplatte ist ein metallischer Wärmetauscher, der zwischen einer Wärmequelle und einem zirkulierenden Kühlmittel angeordnet ist. Sie nimmt Wärme durch Wärmeleitung in die Platte auf und gibt sie durch Konvektion an das Kühlmittel ab. In einem Akku ist die Platte ein Glied in einem längeren Wärmeleitungspfad, der an der Zelloberfläche beginnt und einen Spaltfüller durchquert. Material der thermischen Schnittstelle, Das Fluid dringt in die Plattenwand ein und erreicht erst dann das Kühlmittel. Das Verständnis dieses gesamten Weges von der Zelle zum Kühlmittel ist wichtig, denn selbst eine gut konstruierte Platte verliert bei einer mangelhaften Grenzfläche einen Großteil ihrer Vorteile.
Drei Elemente definieren das Bauteil. Das Basismaterial ist üblicherweise ein Metall mit hoher Wärmeleitfähigkeit, Aluminium aus Gewichts- und Kostengründen oder Kupfer bei hoher Wärmestromdichte. Die Kanäle oder eingebetteten Rohre bilden den Pfad, den das Kühlmittel durch die Platte nimmt. Das Kühlmittel selbst transportiert die Wärme ab, und seine Eigenschaften bestimmen maßgeblich die praktischen Grenzen des Systems.
Wie funktionieren flüssige Kühlplatten?
Flüssigkeitskühlplatten funktionieren als speziell entwickelte Kühlkörper, die den Luftstrom eines Lüfters durch einen gepumpten Flüssigkeitskreislauf ersetzen. Dadurch wird pro Volumeneinheit deutlich mehr Wärme abgeführt. Ihre Effektivität beruht auf zwei Faktoren: der Wärmeleitfähigkeit von der Wärmequelle zur Platte und der Effizienz des Kühlkreislaufs beim Wärmetransport.
Wärmeabsorption und Kühlkreislauf

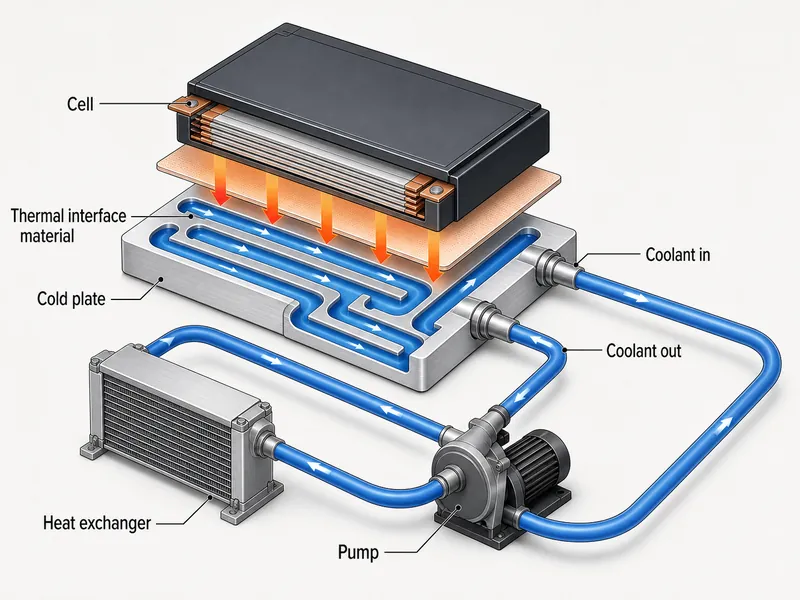

Die Wärmeaufnahme beginnt, wenn eine Zelle oder ein Gerät Wärme über direkten, spaltgefüllten Kontakt an die Platte abgibt. Das Grundmetall verteilt die Wärme über die Platte, bevor das Kühlmittel sie aufnimmt. Das Kühlmittel strömt durch die internen Kanäle, absorbiert Wärme aus den heißen Bereichen und verlässt die Platte wärmer als beim Eintritt. Eine Pumpe treibt diesen Kühlkreislauf an: Warmes Kühlmittel gelangt zu einem Wärmetauscher oder Kühler, gibt die Wärme ab und kehrt zur Platte zurück, um den Kreislauf zu wiederholen. Dieser geschlossene Kreislauf sorgt dafür, dass die Zelltemperaturen auch bei dauerhafter Volllast in einem nutzbaren Bereich bleiben.
Wärmeleitfähigkeit und Materialwahl
Die Wärmeleitfähigkeit des Materials begrenzt die Geschwindigkeit, mit der Wärme die Plattenwand durchdringt, und ist somit ausschlaggebend für die Entscheidung zwischen Aluminium und Kupfer. Kupfer leitet Wärme je nach Reinheit und Temperatur mit etwa 385 bis 400 W/m·K und eignet sich daher für Bereiche mit hoher Wärmestromdichte. Gängige Aluminiumlegierungen liegen bei etwa 200 W/m·K und punkten durch geringeres Gewicht, niedrigere Kosten und einfachere Bearbeitbarkeit. Die meisten Batterieplatten bestehen aus Aluminium, da die Masse des Akkupacks eine strenge Beschränkung darstellt und die Wärmestromdichte auf Zellebene moderat ist. Kupfer kommt dort zum Einsatz, wo ein konzentrierter Hotspot das zusätzliche Gewicht rechtfertigt. Welches Metall letztendlich besser geeignet ist, hängt von der tatsächlichen Wärmestromdichte und dem Gewichtsbudget des Akkupacks ab, nicht von einer generellen Regel “Kupfer ist besser”.
Arten von Kühlplatten nach Bauart

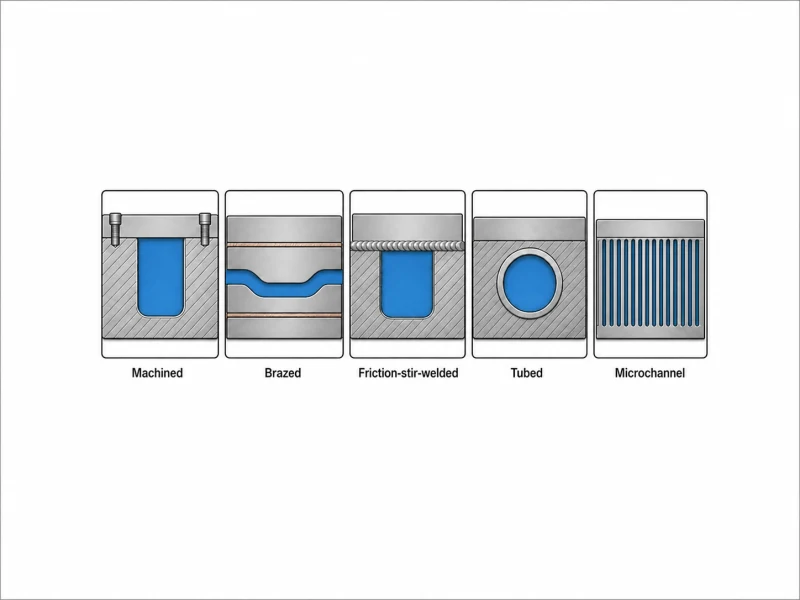

Kühlplatten unterscheiden sich hauptsächlich in der Art der Herstellung ihrer Kühlmittelkanäle. Jede Methode bietet ein ausgewogenes Verhältnis zwischen Kosten, Druckfestigkeit und Kanalkomplexität. Gefräste Kühlplatten schneiden Kanäle in einen massiven Block und verschließen diese. Diese Bauweise ist einfach und flexibel und eignet sich für Prototypen und komplexe Kanäle. Gelötete Kühlplatten verbinden gestapelte Lagen oder Rippen in einem Ofen und ermöglichen so dichte Innengeometrien für hohe Wärmebelastungen. Reibgeschweißte Platten nutzen eine Festkörperschweißung, um eine gefräste Basis abzudichten. Dadurch entsteht eine starke, leckagefreie Verbindung, die sich besonders für große Platten in Elektrofahrzeugen und aggressive Kühlmittel eignet. Zwei weitere Bauweisen sind in Kühlaggregaten üblich: eine Rohrkühlplatte verbindet Rohre zu einer Basis für kostengünstigere Kühlung mit mittlerer Beanspruchung, Mikrokanal-Kühlplatten Durch den Einsatz sehr feiner Kanäle lässt sich die Wärmeübertragung bei beengten Platzverhältnissen verbessern. Die geeignete Bauweise hängt von der Wärmelast, dem Kühlmitteldruck und dem Produktionsvolumen ab. Die Leistungsfähigkeit einer Konstruktion sollte anhand eigener Testdaten überprüft und nicht allein aufgrund des Typs angenommen werden.
Gestaltung und Anpassung einer Kühlplatte
Die Konstruktion der Kühlplatte beginnt mit einer Wärmekarte des Kühlakkus und formt diese dann entsprechend. Kanalbelegung Um Kühlung, Druckverlust und Pumpenleistung in Einklang zu bringen, wird eine Karte erstellt, die die Wärmekonzentrationen identifiziert. Der Kanalverlauf wird so gestaltet, dass diese Bereiche erreicht werden, während gleichzeitig die Temperaturverteilung zwischen den Zellen gering gehalten wird. Ingenieure berücksichtigen dabei drei Faktoren: Ein dichterer, turbulenterer Kanal verbessert zwar die Wärmeübertragung, erhöht aber den Druckverlust. Ein höherer Druckverlust wiederum erfordert mehr Pumpenleistung für denselben Durchfluss. Ein Ungleichgewicht führt entweder zu überhitzten Zellen oder zu einer Pumpe, die die Effizienz des Akkupacks beeinträchtigt.
Die Geometrie des Packs beeinflusst die Anpassung ebenso stark wie die Wärmelast. Eine Platte für zylindrische Zellen erfordert eine andere Kontaktstrategie als eine für prismatische oder Pouch-Zellen, bei denen Ebenheit und gleichmäßiger Anpressdruck die Wärmeleitfähigkeit der Grenzfläche bestimmen. Oberflächenebenheit und Spaltbreite sollten frühzeitig überprüft werden: Eine unebene Plattenoberfläche erfordert eine dickere Spaltfüllung, und eine dickere Füllung erhöht den Wärmewiderstand an der Grenzfläche. Dies kann die Vorteile der Kanaloptimierung zunichtemachen und die verfügbare thermische Reserve verringern. Die Platte muss zudem unter Kühlmitteldruck und Vibrationen mechanisch stabil bleiben, sodass die Kanalkomplexität durch die Möglichkeiten der Struktur und des Herstellungsverfahrens begrenzt ist.
Anwendungen in der Batterie- und Leistungselektronikkühlung

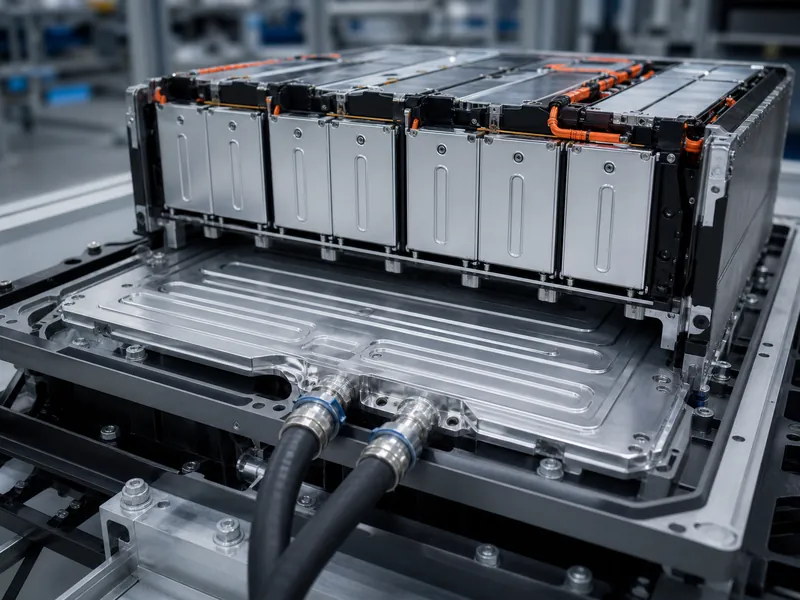

Flüssigkühlplatten kommen überall dort zum Einsatz, wo sich Wärme konzentriert und die Luftkühlung an ihre Grenzen stößt – genau wie in modernen Batterie- und Energiesystemen. In Elektrofahrzeugen und Energiespeichern halten die Platten die Zellen in einem optimalen Temperaturbereich und, ebenso wichtig, die Temperaturunterschiede zwischen den Zellen gering, sodass der Akku gleichmäßig altert. Lithium-Ionen-Zellen arbeiten im Allgemeinen am besten in einem moderaten Temperaturbereich von etwa 15 bis 35 °C, und eine gleichmäßige Zelltemperaturverteilung von wenigen Grad wird angestrebt. Schnellladen und dauerhaft hoher Stromverbrauch erhöhen die Wärmebelastung, weshalb eine passende Kühlplatte unerlässlich ist. Flüssigkühlsystem Denn das Paket erfüllt seinen Zweck.
Neben Akkus kühlt derselbe Mechanismus auch Hochleistungsrechner, wo Thermische Belastungen von Rechenzentren Die Anforderungen kontinuierlicher Hochleistungsprozesse übersteigen die Kühlleistung von Luft. Auch in der Luft- und Raumfahrt sowie in Medizingeräten kommt diese Technologie zum Einsatz, wo zuverlässige, leise und platzsparende Kühlung entscheidend ist. Der gemeinsame Nenner ist nicht die Branche, sondern die Physik: Ein Flüssigkeitskreislauf transportiert konzentrierte Wärme mit geringerem Volumenstrom und konstanteren Temperaturen als Druckluft. Daher eignet er sich besonders für Anwendungen mit höchsten Leistungsanforderungen.
Die Wahl des richtigen Kühlmittels
Die Wahl des Kühlmittels setzt die praktischen Grenzen des Kühlkreislaufs, denn die thermischen Eigenschaften des Fluids und seine Kompatibilität mit der Hardware entscheiden sowohl über die Leistung als auch über die Lebensdauer. Die Wahl der richtigen Flüssigkeit Es ist ein Kompromiss, keine eindeutig beste Antwort.
- Wasser bietet zwar eine hohe Wärmeleitfähigkeit und Wärmekapazität, aber sein Gefrierpunkt und seine Korrosionsneigung schließen den Einsatz von reinem Wasser in praktischen Systemen ohne Zusätze in der Regel aus.
- Wasser-Glykol-Gemische senken den Gefrierpunkt von Akkus für kalte Klimazonen und den Outdoor-Einsatz, weisen jedoch eine etwas geringere Wärmeleitfähigkeit als reines Wasser auf. Korrosionsschutz ist ein separates Thema: Er wird durch eine geeignete, auf die Metalle des Kreislaufs abgestimmte Kühlmittelformulierung mit Inhibitoren erzielt, nicht durch das Glykol selbst.
- Dielektrische Kühlmittel werden dort eingesetzt, wo eine elektrische Isolierung in der Nähe empfindlicher Elektronik erforderlich ist. Dabei wird die Wärmeleistung zugunsten der Sicherheit gegen Kurzschlüsse reduziert.
Drei Faktoren entscheiden über die Wahl des Kühlmittels. Die thermischen Eigenschaften, also Wärmeleitfähigkeit und Wärmekapazität, bestimmen, wie viel Wärme das Kühlmittel transportieren kann. Umgebungsbedingungen, insbesondere extreme Kälte, legen fest, ob ein niedrigerer Gefrierpunkt erforderlich ist. Die Systemkompatibilität wird oft unterschätzt: Das Kühlmittel darf weder Schläuche, Pumpe noch Platten angreifen, und die Verwendung unterschiedlicher Metalle in einem Kreislauf begünstigt galvanische Korrosion. Die Kompatibilität der medienberührenden Metalle und die entsprechende Anpassung des Kühlmittels sind daher von zentraler Bedeutung. Vermeidung von Korrosion in Flüssigkeitskühlsystemen im Laufe des Lebens des Rudels.
Schlussfolgerung
Die zentrale Erkenntnis ist, dass eine flüssigkeitsgekühlte Platte ein leitfähiges Glied im Kühlkreislauf zwischen Zelle und Kühlmittel darstellt und ihre tatsächliche Leistungsfähigkeit ebenso stark von der Grenzfläche und dem Kühlmittel wie von der Platte selbst abhängt. Aus diesem Blickwinkel ergeben sich folgende Designfragen: Zuerst müssen der Wärmepfad und die Grenzfläche optimiert werden, dann das Material entsprechend dem tatsächlichen Wärmestrom gewählt, die Kanäle so dimensioniert werden, dass ein Gleichgewicht zwischen Temperaturverteilung, Druckabfall und Pumpenleistung besteht, und schließlich ein Kühlmittel ausgewählt werden, das mit den medienberührten Metallen kompatibel ist. Ein häufiges Missverständnis besteht darin, die Platte isoliert zu betrachten: Eine Platte mit hoher Wärmeleitfähigkeit hinter einem dicken, unebenen Spalt kann direkt an der Grenzfläche einen Großteil ihrer Vorteile einbüßen. Teams, die diese Variablen für ein bestimmtes Elektrofahrzeug- oder Energiespeichersystem abwägen, können Kontaktieren Sie uns um die Zellformat-, Wärmelast- und Kühlmittelbeschränkungen gemeinsam zu bearbeiten.
FAQ
Muss bei einem EV-Akkupack die Temperaturdifferenz zwischen den einzelnen Zellen innerhalb weniger Grad gehalten werden?
Eine geringe Temperaturstreuung zwischen den Zellen ist das übliche Ziel, da ungleichmäßige Temperaturen zu unterschiedlicher Zellalterung führen und die Lebensdauer des gesamten Akkus verkürzen. Ein gängiges Konstruktionsziel ist es, die Streuung innerhalb weniger Grad Celsius im gesamten Akku zu halten. Dies wird erreicht, indem das Kühlmittel so geführt wird, dass sich keine Zelle am wärmsten Ende des Kühlkreislaufs befindet. Der genaue Wert hängt von der Zellchemie und dem Betriebszyklus ab und sollte anhand eigener Akkutests überprüft werden.
Kühlplatte aus Aluminium oder Kupfer für ein gewichtsempfindliches Batteriemodul?
Aluminium ist die gängige Wahl für gewichtssensible Module, da gängige Aluminiumlegierungen eine geringere Dichte und in der Regel niedrigere Materialkosten als Kupfer aufweisen und dennoch Wärme gut leiten (ca. 200 W/m·K gegenüber ca. 385 bis 400 W/m·K bei Kupfer). Kupfer kommt zum Einsatz, wenn ein konzentrierter Hotspot die höhere Wärmeleitfähigkeit erfordert, die das zusätzliche Gewicht rechtfertigt. Gewichtsbudget, Wärmestromdichte, Ausbreitungsdistanz, Druckverlust und Durchfluss, Herstellungsverfahren und Materialpreis entscheiden gemeinsam über die Materialwahl. Daher sollten Testdaten von Modulen mit gleicher Geometrie und unter gleichen Bedingungen herangezogen werden, anstatt sich auf eine pauschale Regel zu verlassen.
Kann man eine Aluminium-Kühlplatte zusammen mit Kupferrohren im selben Kreislauf betreiben?
Das Mischen von Aluminium und Kupfer in einem medienberührten Kreislauf ist riskant, da die unterschiedlichen Metalle galvanische Korrosion verursachen, die das System mit der Zeit schädigt. Ist eine Kombination unumgänglich, bedarf es eines geeigneten inhibierten Kühlmittels und einer sorgfältigen Materialauswahl. Selbst dann sollte diese Kombination nach Möglichkeit vermieden werden. Die Verwendung kompatibler Metalle ist der sicherere Ansatz.
Kühlmittel: Wasser-Glykol oder dielektrisches Kühlmittel für eine Batterieanwendung bei Minustemperaturen?
Für Umgebungen mit Minustemperaturen ist ein Wasser-Glykol-Gemisch die gängige Wahl, da das Glykol den Gefrierpunkt senkt. Der Korrosionsschutz ist ein separates Thema: Er hängt von einer geeigneten, auf die Metalle des Kühlkreislaufs abgestimmten Formulierung mit Inhibitoren ab, nicht allein vom Glykol. Dielektrische Kühlmittel sind für Fälle reserviert, in denen eine elektrische Isolation in der Nähe empfindlicher Elektronik erforderlich ist. Sie bieten jedoch eine geringere Wärmeleistung, weshalb das Kühlmittel sowohl den extremen Temperaturen als auch den elektrischen Anforderungen des Akkus entsprechen muss.
Weiterführende Literatur
- Hybride Flüssig-CPCM-Kühlmodule für Lithium-Ionen-Pouchzellen (2026) — Forschungsvorabdruck. Unterstützt die These des Artikels, dass Flüssigkeitskanäle ein Glied in einem umfassenderen thermischen Pfad für Pouch-Zell-Packs darstellen, und zeigt, wie serpentinenförmige Flüssigkeitskanäle mit Phasenwechselpufferung zusammenwirken.
- Thermisches Management von Lithium-Ionen-Batterien: eine vergleichende Studie (2025) — Forschungsvorabdruck. Unterstützt die Betonung der Temperaturhomogenität und des moderaten Betriebsbereichs, auf den Batteriekühlungsdesigns abzielen.
