Ein Flüssigkeitskühlsystem für Batterien leitet Kühlmittel durch abgedichtete Kühlplatten und Kanäle, die an den Zellen anliegen. Dadurch wird die Wärme bei gleichem Volumen deutlich schneller abgeführt als durch Luft. In der hier beschriebenen indirekten Architektur kommt das Kühlmittel nie direkt mit den Zellen in Kontakt. Die Wärme wandert von der Zelle über das Wärmeleitmaterial zur Kühlplattenwand und erst dann in das Kühlmittel. Dieser Wärmepfad ist der Grund, warum Flüssigkeitskühlung in leistungsstarken Elektrofahrzeugen und Energiespeichern weit verbreitet ist. Die steigende Energiedichte und das schnelle Laden erzeugen dort mehr Abwärme, als Lüfter und Kühlkörper effektiv abführen können.
Mit der Weiterentwicklung von Antriebssträngen, Kompressoren und Schnellladetechnologien stiegen die Wärmebelastungen über die Kapazität natürlicher Konvektion und Kühlkörper hinaus. Die Industrie wandte sich daher der Flüssigkeitskühlung zu, da diese eine höhere Wärmekapazität bietet und gleichmäßigere Zelltemperaturen ermöglicht. Dies ist einer der Gründe dafür. große Herausforderungen für das Batterie-Wärmemanagement passive Methoden stoßen bei hohen Leistungen an ihre Grenzen. Spezialist für Wärmemanagement, Trumonytechs entwickelt die Kühlplatten und Wärmeleitmaterialien, die die Wärme entlang des Wärmeleitpfads zwischen Zelle und Kühlmittel abführen. Die folgenden Erläuterungen stellen einen Bezug zwischen den einzelnen Konzepten und der Position dieser Komponenten in einem realen Akkupack her.
Flüssigkeitskühlung vs. Luftkühlung für EV-Akkus
Flüssigkeitskühlung im Allgemeinen übertrifft Luftkühlung Flüssigkeiten transportieren mehr Wärme pro Volumeneinheit. Dadurch wird die Wärme schneller abgeführt und die Temperaturverteilung im Akku gleichmäßiger. Wasser und Wasser-Glykol-Gemische haben eine um ein Vielfaches höhere spezifische Wärmekapazität als Luft. Daher kann bereits ein geringer Kühlmittelstrom Wärme aufnehmen, für die sonst ein großes, lautes Luftvolumen nötig wäre. Dieser Vorteil kommt besonders bei starker Beanspruchung und beim Schnellladen zum Tragen, wenn die Wärmebelastung ihren Höhepunkt erreicht.
Die gleichmäßige Temperaturverteilung ist der zweite Grund, warum Flüssigkeitskühlung bevorzugt wird, und sie ist genauso wichtig wie die reine Kühlleistung. Ein gut konzipierter Flüssigkeitskreislauf verteilt die Kühlung gleichmäßig über die Module und begrenzt lokale Hotspots, die zu ungleichmäßiger Alterung der Zellen führen. Lüfter und Luftkanäle kühlen die einströmenden Zellen tendenziell stärker als die ausströmenden, daher ist eine geringe Temperaturdifferenz zwischen den Zellen ein zentrales Konstruktionsziel. Lithium-Ionen-Akkus arbeiten laut einer technischen Studie aus dem Jahr 2025 in *Global Challenges* am effizientesten zwischen 15 und 35 °C. Ein Flüssigkeitskreislauf sorgt dafür, dass der Akku auch unter Last in diesem Temperaturbereich bleibt.
Reale Akkus bestätigen dieses Muster. Serienmäßige Akkus für Elektrofahrzeuge nutzen üblicherweise einen Flüssigglykolkreislauf zur Kühlung der Batterie während schneller Fahrten und Schnellladung, wie die hier zitierten Experten und Hersteller beschreiben. Die Effizienz eines solchen Systems hängt von der Last, der Umgebungstemperatur, dem Kühlmitteldurchfluss und der angestrebten Temperaturdifferenz ab. Flüssigkeitskühlungssysteme sind zudem leiser als lüftergetriebene Luftkühlung, da die Wärme durch eine Pumpe und nicht durch einen Luftstrom mit hohem Volumen abgeführt wird.
Anwendungsbereiche von Flüssigkeitskühlsystemen in verschiedenen Branchen
Flüssigkeitskühlung findet vor allem in Akkus für Elektrofahrzeuge und Energiespeicher Anwendung, wobei Elektronik mit hoher Wärmestromdichte einen ähnlichen Anwendungsfall darstellt, der denselben Bedarf aufweist. Beide Anwendungen sind mit Wärmedichten konfrontiert, die mit Luftkühlung nicht mehr bewältigt werden können. Sie unterscheiden sich jedoch hinsichtlich der angestrebten Temperaturen, der Zuverlässigkeitsanforderungen und der Integrationsbeschränkungen.
Bei Elektrofahrzeugen ist die Antriebsbatterie der Kern des Wärmedesigns, da ihre Temperatur Reichweite, Effizienz und Sicherheit direkt beeinflusst. Lithiumzellen, die in Reihe und parallel geschaltet sind, bilden eine Batteriemodul Sie reagieren empfindlich auf Temperaturänderungen während des Lade- und Entladevorgangs. Um sowohl die Sicherheit als auch die Lebensdauer zu gewährleisten, müssen sie in einem moderaten Temperaturbereich gehalten werden. Flüssigkeitskühlung erfüllt diese Anforderung durch hohe Wärmekapazität, geringen Strömungswiderstand und die Möglichkeit, Heiz- und Kühlkreisläufe bei steigender Energiedichte und Laderate zu betreiben.
Im Bereich der Energiespeicherung, Flüssigkühlsysteme sind ebenso wichtig Da große Anlagen während der Lade- und Entladezyklen mit hoher Leistung erhebliche Wärme abgeben, kann eine stabile Temperatur Überhitzung verhindern und eine zuverlässige Lebensdauer gewährleisten. Der tatsächliche Nutzen hängt jedoch von der Zyklusrate, den Umgebungsbedingungen und der Dimensionierung des Kreislaufs ab. Anwendungen mit hoher Wärmestromdichte wie z. B. Datenzentren Auch im Hochleistungsrechnen gilt dasselbe Prinzip. Kompakte Flüssigkeitskreisläufe führen große Wärmemengen auf kleinem Raum ab, wo Luftkühlung an ihre Grenzen stößt. Andere Anwendungsbereiche, von Elektroflugzeugen bis hin zu Hochleistungsmotorrädern, setzen zunehmend auf Kühlmittel-basierte Wärmeabfuhr. Ihre Anforderungen an Last und Zuverlässigkeit unterscheiden sich von denen eines Elektrofahrzeugakkus und sollten daher gesondert bewertet werden.
Komponenten des Batterieflüssigkeitskühlsystems

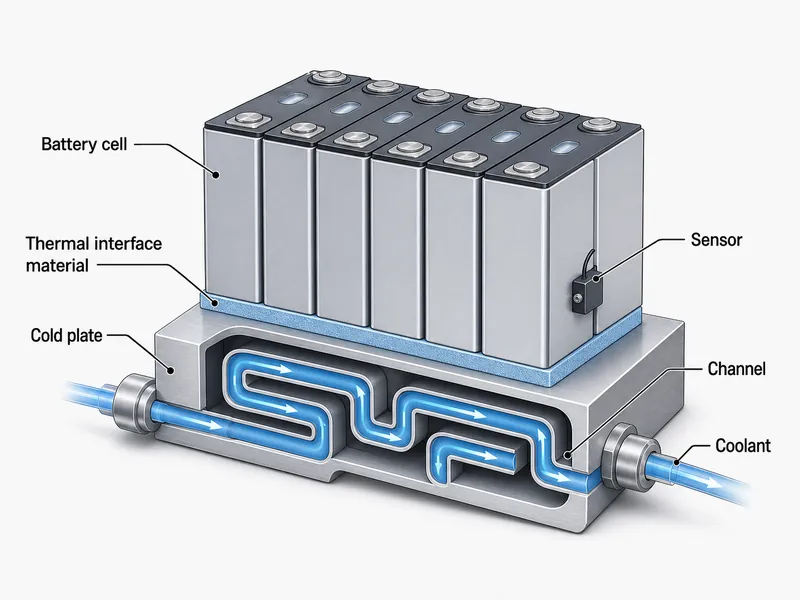

Ein Flüssigkeitskühlsystem für Batterien basiert auf vier grundlegenden Funktionen: Wärmeaufnahme, -transport, -abfuhr und -regulierung. Optionale Hardware, die über diese Funktionen hinausgeht, hängt von der Fahrzeug- oder Energiespeicherarchitektur ab. Die Trennung von Funktion und Hardware erleichtert die Beurteilung der Belastbarkeit eines bestimmten Designs.
Die Flüssigkeitskühlplatte Die wärmeabsorbierende Komponente besteht üblicherweise aus hochleitfähigem Aluminium oder Kupfer mit internen Kanälen. Das durch diese Kanäle fließende Kühlmittel nimmt die von den Zellen abgeleitete Wärme auf. Daher bestimmen Plattenebenheit und Kanalanordnung maßgeblich, wie gleichmäßig das Pack gekühlt wird. Zellformat und Modulgeometrie haben direkten Einfluss auf diese Wahl. Zylindrische, prismatische und Pouch-Zellen weisen jeweils eine unterschiedliche Kontaktfläche und ein unterschiedliches Druckverlustprofil auf, was die Kanalführung und die Plattenklemmung beeinflusst. Die Anordnung von Platten und Kanälen im größeren Kontext ist ebenfalls entscheidend für die Kühlung des Packs. Auslegung eines Flüssigkeitskühlsystems Die Temperaturhomogenität wird ebenso stark beeinflusst wie vom Kühlmittel.
Das Kreislaufsystem transportiert das Kühlmittel und umfasst Kanäle, eine elektrische Pumpe und Verbindungsleitungen. Die Pumpendimensionierung in Abhängigkeit vom Druckverlust im Kreislauf entscheidet darüber, ob jedes Modul bei Spitzenlast ausreichend mit Kühlmittel versorgt wird. Daher sind Druckverlust und Pumpenleistung die relevanten Variablen. Ein Wärmetauscher oder Radiator gibt die aufgenommene Wärme an die Umgebungsluft ab. Ein vorhandener Lüfter ist Teil der Luftseite des Wärmetauschers und bildet keinen separaten Backup-Kreislauf. Das Regelsystem hält die Zellen im optimalen Bereich, indem es den Durchfluss mithilfe von Temperatursensoren, einer Steuereinheit und Aktoren in Echtzeit anpasst. Optionale Elemente wie ein Dreiwegeventil oder ein gemeinsamer Antriebselektronikzweig sind in manchen Architekturen vorhanden, in anderen nicht.
Zwischen Zelle und Kühlplatte befindet sich das Wärmeleitmaterial, dessen Auswahl einen entscheidenden Faktor darstellt. Spaltdicke, Oberflächenebenheit, Montagespannung und die Notwendigkeit einer Aushärtung oder strukturellen Verklebung der Verbindung bestimmen, wie viel Wärme tatsächlich in die Kühlplatte gelangt. Wärmeleitmaterialien und Kühlplatten wirken an diesem Punkt des Wärmeleitungspfads zwischen Zelle und Kühlmittel zusammen. Die Abstimmung des Wärmeleitmaterials auf den Spalt und die Montageart ist für die Gleichmäßigkeit der Wärmeverteilung ebenso wichtig wie die Kühlplatte selbst.
Auswahl der Kühlflüssigkeit
Die Wahl des Kühlmittels ist ein Kompromiss zwischen thermischer Leistung und elektrischer Sicherheit. Hohe Wärmekapazität, niedrige Viskosität und chemische Stabilität müssen gegen Isolierung, Korrosionsverhalten und Wartungsaufwand abgewogen werden. beste Flüssigkeit zum Kühlen Was in einem System falsch ist, kann in einem anderen falsch sein. Die folgende Tabelle vergleicht gängige Optionen als Ausgangspunkt; Toxizität, Materialverträglichkeit und Entflammbarkeit bleiben formulierungs- und sicherheitsdatenblattspezifisch.
| Kühlmittel Typ | Wärmeleitfähigkeit | Viskosität | Kosten | Toxizität (formulierungsabhängig) | Isolierung | Wesentliche Merkmale |
|---|---|---|---|---|---|---|
| Wasser | Hoch | Niedrig | Sehr niedrig | Niedrig | Nicht isolierend | Ausgezeichnete Wärmekapazität und Wärmeleitfähigkeit; muss von spannungsführenden Teilen ferngehalten und korrosionsgeschützt werden. |
| Wasser/Glykol-Gemisch | Mäßig | Mäßig | Niedrig | Variiert je nach Glykol: Ethylenglykol ist giftig, Propylenglykol ist weniger giftig. | Nicht isolierend | Höherer Siedepunkt und Frostschutz; Konzentration und Zusatzstoffe bestimmen die genauen Eigenschaften |
| Mineralöl | Mäßig | Niedrig | Mäßig | Niedrig, produktspezifisch | Isolierung | Gute Stabilität und Isolierung; Entflammbarkeit ist die zu prüfende Randbedingung. |
| Fluorierte Flüssigkeiten | Mäßig | Niedrig | Hoch | Produktspezifisch (siehe Sicherheitsdatenblatt) | Hoch isolierend | Hohe Isolierfähigkeit und Wärmestabilität; höhere Kosten und zu prüfende Umwelt-/Konformitätsfaktoren. |
Wasser wird dort eingesetzt, wo der Kreislauf keine elektrische Isolierung benötigt, wie beispielsweise in der Klimatechnik und einigen Industrieanlagen. Es wird von elektrischen Bauteilen ferngehalten. Wasser-Glykol-Gemische werden häufig in Fahrzeug- und Elektrofahrzeugkreisläufen verwendet, da sie Frostschutz bieten und einen höheren Siedepunkt auch bei extremen Temperaturen gewährleisten. Die Art des Glykols und seine Konzentration beeinflussen die Toxizität und Viskosität, die bei der Auslegung berücksichtigt werden müssen. Mineralöl kann gewählt werden, wenn Isolierung wichtig ist, beispielsweise bei einigen Transformatoren und Anwendungen mit Tauchkühlung, wobei die Entflammbarkeit der limitierende Faktor ist. Fluorierte Flüssigkeiten können für Tauchkühlungen, die eine starke Isolierung und Stabilität erfordern, ausgewählt werden, sind jedoch teurer. Die Auswahl sollte anhand von Kriterien wie Gefrierpunkt, Siedepunkt, Viskosität, elektrischer Leitfähigkeit, Korrosionsschutz, Dichtungsverträglichkeit und Wartungsintervall erfolgen, anstatt sich auf ein einzelnes “bestes” Produkt zu verlassen.
Wie der Flüssigkeitskühlkreislauf Wärme abführt

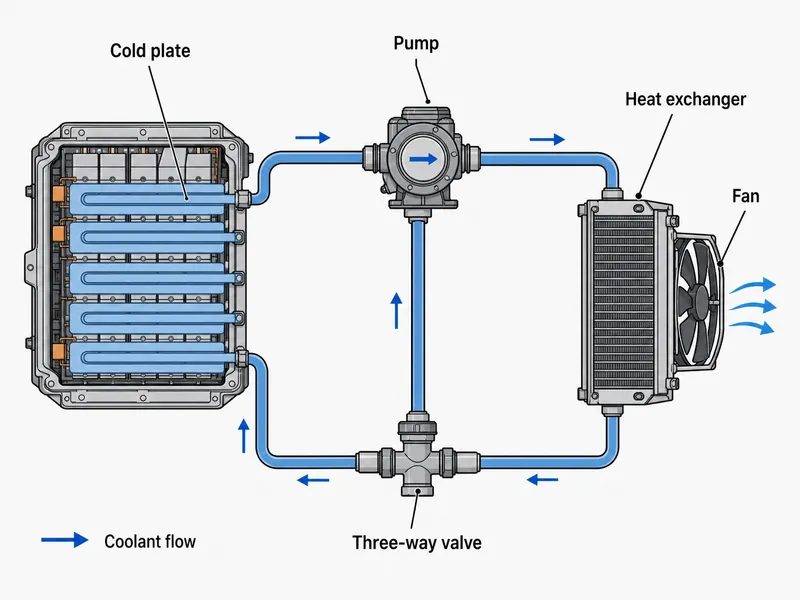

Ein Flüssigkeitskühlkreislauf hält die Komponenten im optimalen Temperaturbereich, indem er Kühlmittel durch einen sich wiederholenden Wärmepfad zirkulieren lässt. Die unten dargestellte Sequenz ist eine typische Topologie einer indirekten Kühlplatte; die tatsächliche Verrohrung hängt von der Fahrzeug- oder ESS-Architektur ab. Die Kernfunktionen Absorption, Transport, Abfuhr und Steuerung bleiben auch bei unterschiedlicher Hardware unverändert.
- Wärmeaufnahme: Das Kühlmittel in den kalten Platten nimmt die Wärme auf, die die Zellen unter Last erzeugen, und zwar über das Grenzflächenmaterial und die Plattenwand.
- Wärmetransport: Die Pumpe befördert das erwärmte Kühlmittel durch den Kreislauf, sodass der Durchfluss auch unter Spitzenlast kontinuierlich bleibt.
- Wärmeabgabe: Das Kühlmittel durchströmt einen Wärmetauscher oder Kühler und gibt dabei Wärme an die Umgebungsluft ab; gegebenenfalls ist ein Lüfter auf der Luftseite eingebaut.
- Optionale Elektronikkühlung: In einigen Architekturen werden über denselben Kreislauf auch Antriebs- und Steuerelektronik auf einem gemeinsamen Zweig gekühlt.
- Temperaturregelung: Ein Ventil, häufig ein Dreiwege-Magnetventil, leitet Kühlmittel bedarfsgesteuert zwischen dem Kühlaggregat und einem Hilfskreislauf.
- Zirkulation: Das abgekühlte Kühlmittel kehrt zu den Platten zurück und der Zyklus wiederholt sich.
Im Vergleich zur Luftkühlung bietet dieser geschlossene Kreislauf eine höhere Kühlleistung und einen besseren Temperaturausgleich, da die Wärmekapazität und Wärmeleitfähigkeit des Kühlmittels die von Luft deutlich übertreffen. Nur Phasenwechsel-Systeme verwenden einen echten Kondensator; Einphasen-Systeme geben die Wärme über einen Wärmetauscher oder Kühler ab.
Schlussfolgerung
Flüssigkeitskühlung ist im thermischen Management von Batterien unverzichtbar, da sie Wärme schnell abführt und die Zellen auf einer gleichmäßigen Temperatur hält. Bei korrekter Dimensionierung und Validierung des Kühlkreislaufs für die jeweilige Last schützt sie den Akku unter hoher Wärmestromdichte besser als Luftkühlung. Die praktischen Schlussfolgerungen sind einfach: Das Kühlmittel muss auf die Anforderungen der Anwendung hinsichtlich Isolierung, Frostbeständigkeit und Temperatur abgestimmt sein; Platten, Pumpe und Wärmetauscher müssen für einen gleichmäßigen Durchfluss und einen akzeptablen Druckverlust dimensioniert sein; und die Temperaturverteilung zwischen den Zellen, nicht nur die Spitzentemperatur, ist der entscheidende Faktor für die langfristige Lebensdauer des Akkus. Ein häufiger Fehler ist die Beurteilung eines Kühlsystems allein anhand der maximalen Kühlleistung, obwohl die gleichmäßige Temperaturverteilung im gesamten Akku die schwächeren Zellen schützt.
Mit steigender Energiedichte und Laderate werden die Anforderungen an die Abstimmung immer höher. Die Abstimmung der Kühlplattenarchitektur, des Kühlmittels und des Schnittstellenmaterials auf das Zellformat und die thermischen Vorgaben eines Akkus entscheidet über einen gleichmäßigen Kühlkreislauf. Diese Abstimmung entlang des Weges von der Zelle zum Kühlmittel ist der entscheidende Faktor. Thermal-Management-Lösung um die Geometrie und Wärmebelastung eines Akkus zu berücksichtigen; Teams, die eine Kühlplatte und Kühlmittel für einen bestimmten Akku dimensionieren, können Diese Ziele auf Trumonytechs umsetzen.
FAQ
Was ist ein Batterie-Flüssigkeitskühlsystem?
Ein Flüssigkeitskühlsystem für Batterien ist ein geschlossener Kreislauf, in dem Kühlmittel durch Platten und Kanäle an den Zellen zirkuliert, um deren Temperatur zu regulieren. Bei der üblichen indirekten Bauweise tritt Wärme von der Zelle durch ein Grenzflächenmaterial und die Plattenwand in das Kühlmittel aus. Dieses transportiert die Wärme dann zu einem Wärmetauscher, bevor es erneut zirkuliert.
Warum ist Flüssigkeitskühlung effektiver als Luftkühlung?
Flüssigkeitskühlung ist effektiver, da Flüssigkeiten pro Volumeneinheit mehr Wärme transportieren als Luft. Dies ermöglicht eine schnellere Wärmeabfuhr und gleichmäßigere Zelltemperaturen. Diese Gleichmäßigkeit unterdrückt lokale Hotspots, die die Leistung und Lebensdauer von Hochleistungsakkus maßgeblich beeinflussen.
Was sind die Hauptbestandteile eines Flüssigkeitskühlsystems?
Die Hauptelemente erfüllen vier Funktionen: eine Kühlplatte zur Wärmeaufnahme, eine Pumpe und Kanäle zum Transport des Kühlmittels, ein Wärmetauscher oder Kühler zur Wärmeabfuhr sowie Sensoren mit einer Steuereinheit zur Temperaturregelung. Je nach Architektur kommen optionale Komponenten wie ein Lüfter, ein Dreiwegeventil oder eine gemeinsame Elektronikgruppe zum Einsatz.
Welche Kühlmittel werden üblicherweise in Flüssigkeitskühlsystemen verwendet?
Gängige Kühlmittel sind Wasser, Wasser-Glykol-Gemische, Mineralöl und fluorierte Flüssigkeiten. Wasser-Glykol wird aufgrund seines Frostschutzes und des höheren Siedepunkts häufig in Kfz-Kühlkreisläufen eingesetzt. Isolierende Flüssigkeiten wie Mineralöl und fluorierte Flüssigkeiten kommen dort zum Einsatz, wo das Kühlmittel direkt mit elektrischen Bauteilen in Kontakt kommt, beispielsweise bei der Tauchkühlung.
Welche Vorteile bietet ein Flüssigkeitskühlsystem für Elektrofahrzeuge?
Ein Flüssigkeitskühlsystem trägt dazu bei, die Batterie im Zieltemperaturbereich zu halten, was Verlängerung der Akkulaufzeit und Verbesserung der Leistung Wenn die Schleife an die Last angepasst ist, ist der Nutzen am größten beim Schnellladen und bei anhaltender Fahrt mit hoher Leistung, wenn die Wärmebelastung am höchsten ist.
