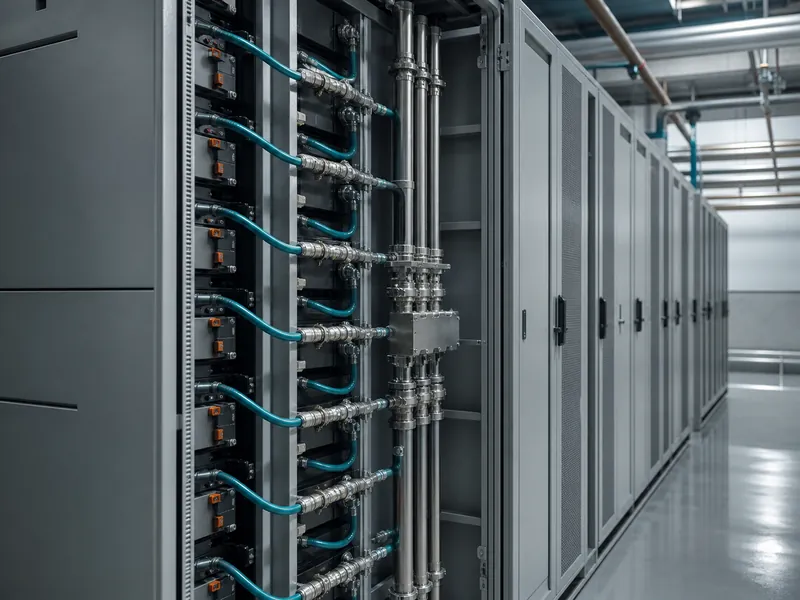

Die Optimierung des Wärmemanagements industrieller Energiespeicher bedeutet, die Zellen innerhalb ihres zulässigen Temperaturfensters zu halten und gleichzeitig die Temperaturunterschiede zwischen den Zellen gering zu halten – und das bei minimalen nachhaltigen Hilfsenergiekosten. Batteriespeichersystem Bei jedem Lade- und Entladevorgang entsteht Wärme, und wie gut diese Wärme abgeführt und verteilt wird, beeinflusst die Alterungsrate des Akkus, sein Verhalten unter Last und wie viel nutzbare Kapazität er behält.
Die Angaben in diesem Artikel beziehen sich speziell auf Lithium-Ionen-Batteriespeichersysteme. Er definiert das Fachgebiet, erklärt, warum die Gleichmäßigkeit der Zelltemperatur ebenso wichtig ist wie die Spitzentemperatur, vergleicht Luft-, Flüssigkeits- und Immersionskühlung und zeigt, wie eine Architektur an ein System angepasst werden kann. Die Auswahl der Zellchemie und die Auslegung des Brandschutzsystems werden nicht behandelt, da sie zusammen mit dem Wärmemanagement separate Entscheidungen darstellen.
Was bedeutet Wärmemanagement bei industriellen Energiespeichern?
Thermisches Management bezeichnet die aktive Steuerung der Zell- und Akkupacktemperatur innerhalb eines Zielbereichs während des gesamten Lade- und Entladevorgangs, nicht nur die Wärmeabfuhr bei einem warmen Gehäuse. Für Lithium-Ionen-Zellen gibt das NREL den optimalen Betriebsbereich mit etwa 15–35 °C an. Der nutzbare Bereich für ein bestimmtes System wird letztendlich durch die vom Zellhersteller vorgegebenen Spezifikationen, die Zellchemie und den Arbeitszyklus bestimmt, nicht durch einen einzelnen Branchenwert. Oberhalb des Bereichs beschleunigen sich Nebenreaktionen; unterhalb sinkt die verfügbare Leistung, und die Ladeleistung muss reduziert werden.
Skalierung und Dichte erschweren dies bei industriellen Speichern im Vergleich zu einem Handy oder Laptop. Hunderte oder Tausende von Zellen sind dicht gepackt, sodass Wärme, die sich in einem kleinen Gerät von selbst verflüchtigen würde, gezielt abgeführt werden muss. Warum Wärmemanagement wichtig ist als eigenständiges Konstruktionsproblem, nicht als bloßes Anbauteil.
Warum die Temperaturhomogenität genauso wichtig ist wie die Spitzentemperatur
Ein Akkupack kann die richtige Durchschnittstemperatur halten und dennoch schnell altern, wenn die Zellen unterschiedliche Werte aufweisen. Der ohmsche Anteil der internen Wärme steigt annähernd quadratisch mit dem Strom, sodass der Betrieb mit hoher C-Rate ihn konzentriert. Die Gesamtwärme der Zelle hängt jedoch auch vom Innenwiderstand, dem Ladezustand, der chemischen Zusammensetzung und reversiblen entropischen Effekten ab. Daher sollte die Wärmebelastung über den gesamten Betriebszyklus gemessen und nicht allein anhand des Stroms geschätzt werden. Die Zellen mit der höchsten Betriebstemperatur altern am schnellsten. Da eine Reihenschaltung durch ihr schwächstes Glied begrenzt wird, altert ein Akkupack effektiv mit der Rate seiner heißesten Zellen. Warum ein Akku überhitzt ungleichmäßig unter Last.
Der Zusammenhang zwischen Temperatur und Lebensdauer ist so steil, dass er bei der Konstruktion berücksichtigt werden muss. Laut NREL-Veröffentlichungen und übereinstimmenden Angaben aus verschiedenen technischen Quellen liegt der Lebensdauerverlust von Lithium-Ionen-Zellen bei einer konstanten Temperatur von 30 °C nahe 201 TP4T, bei 40 °C näher bei 401 TP4T und bei 45 °C bei etwa der Hälfte des Basiswertes von 20 °C. Diese Werte sind Richtwerte für Lithium-Ionen-Zellen und keine Garantie für eine bestimmte Zelle. Sie beschreiben ein Degradationsrisiko, kein festes Ergebnis. Die Verringerung der Zell-zu-Zell-Differenz ist ein Ansatzpunkt, um dieses Risiko zu minimieren. Flüssigkeitskühlung kann die Lebensdauer des Energiespeichersystems verlängern Es kommt darauf an, ob es diese Differenz auch unter realer Last tatsächlich beibehält.

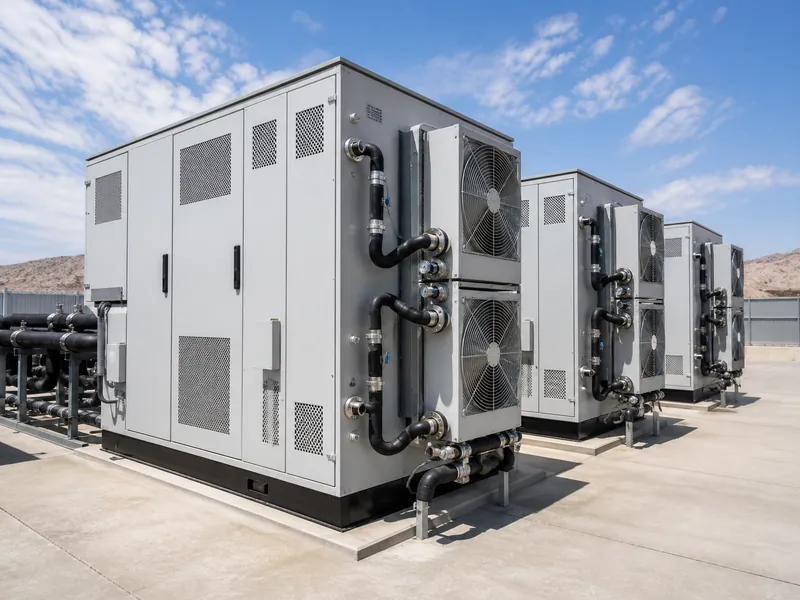

Kühlmethoden für industrielle Energiespeicher: Luft, Flüssigkeit und Immersion

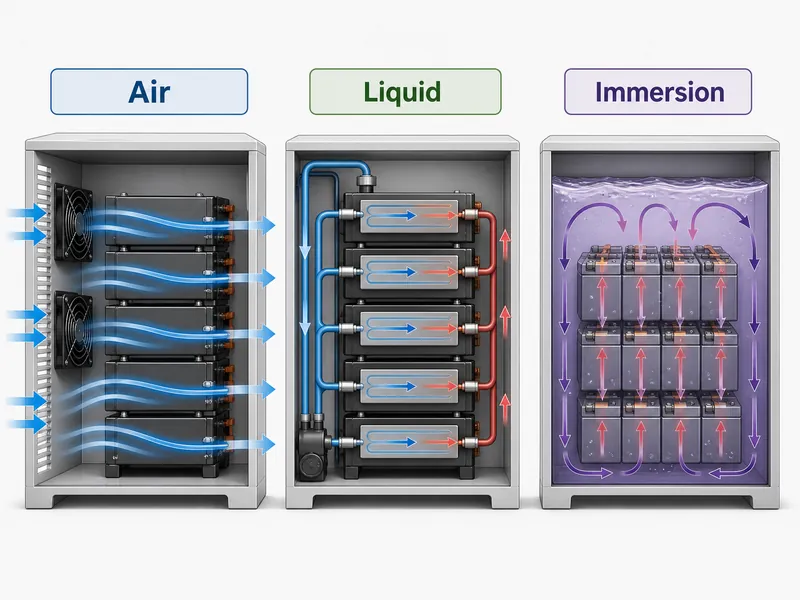

Drei Kühltechnologien dominieren die industrielle Energiespeicherung, wobei jede ein Gleichgewicht zwischen Wärmeübertragungskapazität und Kosten, Komplexität und Bauraum aufweist. Luftkühlung umfasst passive und aktive Kühlung Die Kühlkonzepte reichen von natürlicher Konvektion bis hin zu Lüftern oder Zwangslüftung. Bei der Flüssigkeitskühlung zirkuliert ein Wasser-Glykol-Gemisch durch Kühlplatten, die mit den Zellen oder Modulen in Kontakt stehen, während bei der Immersionskühlung die Zellen in eine dielektrische Flüssigkeit eingetaucht werden. Flüssigkeiten leiten Wärme deutlich besser als Luft, da die Wärmeleitfähigkeit von Wasser etwa zehnmal höher ist. Dies ist einer der Gründe, warum bei dichteren und leistungsstärkeren Systemen mit steigender Belastung vermehrt auf Flüssigkeits- oder Immersionskühlung gesetzt wird.
| Verfahren | Wie es Wärme transportiert | Wo es tendenziell passt | Was ändert das Ergebnis? |
|---|---|---|---|
| Luft | Klimatisierte Luft in den Modulen | Niedrigere C-Rate, weniger dichte Systeme | Kanal- und Strömungsdesign, Umgebungstemperatur, Schrankbelegung |
| Flüssigkeit (Kühlplatte) | Kühlmittel durch Platten, die mit Zellen in Kontakt stehen | Systeme mit höherer Dichte und höherer C-Rate | Durchflussrate, Kontaktwiderstand, Kühlmittelwahl, Leckagemanagement |
| Immersion (dielektrisch) | Zellen, die in dielektrischer Flüssigkeit eingetaucht sind | Sehr anspruchsvolle, fordernde Aufgabe | Auswahl, Handhabung und Wartung von Flüssigkeiten |
Die Tabelle zeigt Tendenzen, keine festen Ranglisten. Welche Methode bei einem bestimmten System tatsächlich die beste ist, hängt vom Wärmetauscher, der Durchflussrate, dem Kontaktwiderstand, der Regelungsstrategie, der Redundanz, der Wartungszugänglichkeit und dem verwendeten Kühlmittel ab. Systeme mit höherer Durchflussrate, die tendenziell … ESS-Flüssigkeitskühlung Die Schleife muss jedoch noch hinsichtlich ihres eigenen Arbeitszyklus überprüft werden.
Die Kühlarchitektur an Ihr System anpassen
Ziel ist optimale, nicht maximale Kühlung – diese Unterscheidung ist ausschlaggebend für die gesamte Auswahl. Überkühlung ist nicht kostenlos: Sie erhöht den Eigenenergieverbrauch und senkt in feuchten Außenschränken die Oberflächentemperatur unter den Taupunkt, was Kondensation begünstigt. Die richtige Architektur hält den Zielbereich und die Zielabweichung bei minimalem Eigenverbrauch aufrecht. Die Entscheidung basiert daher auf verschiedenen Faktoren und nicht auf einer pauschalen Präferenz für die leistungsstärkste Methode.
Fünf Variablen sind für den Großteil der Entscheidung ausschlaggebend, und jede einzelne ist einem Verifizierungsschritt zugeordnet, bevor Sie die Entscheidung bestätigen:
- C-Rate und Wärmelast – höhere Dauerlade-/Entladeraten verschieben das Gleichgewicht von Luft zu Flüssigkeit; prüfen Sie anhand des ungünstigsten Betriebszyklus, nicht anhand des Durchschnittswerts auf dem Typenschild.
- Energiedichte und Platzbedarf – bei dicht gepackten oder beengten Installationen gehen die für die Luftkühlung notwendigen Luftkanäle verloren; es muss sichergestellt werden, dass die Packung noch einen praktikablen Wärmepfad lässt.
- Umgebung und Klima – heiße oder stark schwankende Standorte neigen eher zu Verflüssigung, der Auslöser ist jedoch die Kombination aus ungünstigsten Umgebungstemperaturen und interner Wärmelast, nicht ein fester Temperaturschwellenwert; kalte Standorte benötigen möglicherweise auch eine Heizung.
- Druckverlust- und Gleichmäßigkeitsziele – ein Kühlplattenkreislauf muss seine Durchfluss- und Delta-T-Ziele in jedem Modul erreichen; Überprüfung bei der vorgesehenen Durchflussrate, nicht bei einer idealisierten.
- Hilfsenergiebudget – jedes Watt Kühlung ist ein Watt, das nicht exportiert wird; sicherstellen, dass die Regelungsstrategie bei sinkender Last die Leistung reduzieren kann, anstatt mit voller Leistung zu laufen.
Legen Sie zuerst diese Variablen fest, und die Architektur ergibt sich in der Regel aus dem Paket, anstatt das Paket an einen generischen Kühler anzupassen.
Der Wärmepfad von der Zelle zum Kühlmittel: Kühlplatten und Grenzflächenmaterialien

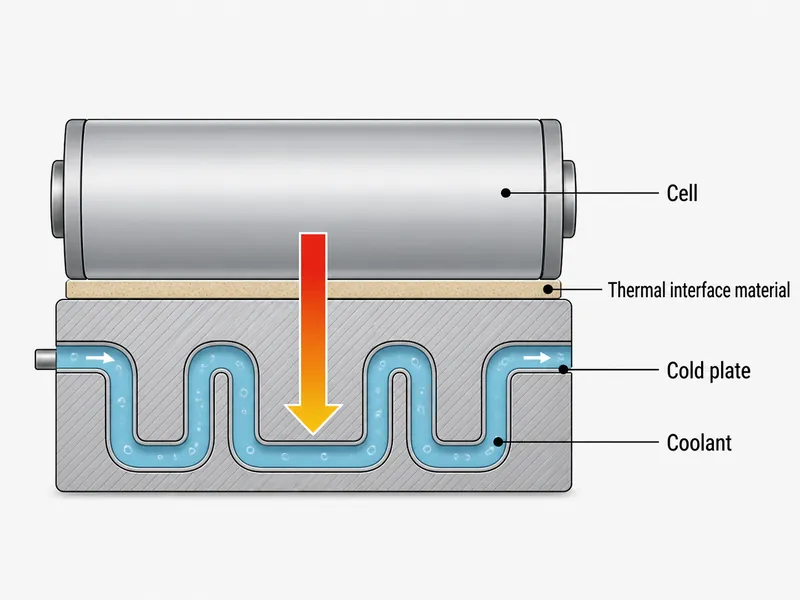

Die meisten Diskussionen über Kühlung enden am Kühlkreislauf, doch die Wärme muss noch den Spalt zwischen Zelle und Kühlplatte überwinden, und diese Grenzfläche stellt oft den eigentlichen Engpass dar. Eine Kühlplatte kann zwar viel Wärme abführen, die Zellen können aber dennoch heiß bleiben, wenn der Wärmeleitweg einen hohen Widerstand aufweist. Dieser Weg verläuft Zelle → Wärmeleitmaterial → Kühlplatte, und genau hier verlieren viele ansonsten solide Konstruktionen ihre Leistungsreserven. Die Wahl des Wärmeleitmaterials ist eine individuelle Entscheidung, die von der Größe des zu füllenden Spalts, der Ebenheit und den Belastungen bei der Montage, der Notwendigkeit der Verbindung oder reinen Wärmeleitung sowie der elektrischen Isolation abhängt. Ein Material für einen großen, unebenen Spalt verhält sich anders als eines für einen dünnen, kontrollierten Spalt.
Trumonytechs liefert Flüssigkühlplatten und Wärmeleitmaterialien für diesen Kühlkreislauf. Die Abstimmung beider Komponenten ist eine projektbezogene Integrationsentscheidung und keine feste Paarung: Die Leistungsfähigkeit der Platte wird nur dann erreicht, wenn das Wärmeleitmaterial zu Spaltbreite, Spannung und Aushärtungsbedingungen des jeweiligen Stapels passt. Spezifische Werte für Leitfähigkeit, Isolation und Spaltbreite sind im jeweiligen Produktdatenblatt aufgeführt und müssen für das jeweilige Format überprüft werden. Sie dürfen nicht aus einem Modellzusatz abgeleitet oder für eine ganze Produktreihe verallgemeinert werden.
Thermisches Management, thermisches Durchgehen und BESS-Sicherheitsstandards
Ein gutes Wärmemanagement kann das Risiko von Überhitzung und Hotspots verringern, aber es allein nicht vollständig kontrollieren. thermisches Durchgehen oder die Installationsvorschriften erfüllen. Ein unkontrollierter Stromfluss kann auch durch einen internen Kurzschluss, mechanische Beschädigung oder elektrischen Missbrauch ausgelöst werden – Ursachen, die durch Kühlung nicht behoben werden können. Daher ist die Temperaturregelung ein Faktor für die Sicherheit, aber kein Ersatz dafür.
Zwei US-Normen bilden die Grundlage der Sicherheitsprüfung und verdienen beide eine genaue Benennung. UL 9540A ist das Standardprüfverfahren zur Bewertung der Ausbreitung von thermischem Durchgehen in Batteriespeichersystemen. Laut UL Solutions wird es auf Zellen-, Modul-, Geräte- und Installationsebene angewendet, und seine Daten fließen in die Festlegung von Sicherheitsabständen und die Planung des Brandschutzes ein. NFPA 855, die Norm für die Installation stationärer Energiespeichersysteme, regelt deren Installation. Beide Ergebnisse lassen sich nicht allein anhand der Kühlplanung beurteilen: Ausbreitungstests, Brandschutzplanung, Projektspezifikationen und die Prüfung durch die zuständigen Behörden fallen nicht in den Bereich des Wärmemanagements.
Schlussfolgerung
Die Optimierung des Wärmemanagements industrieller Energiespeicher beruht auf einer zentralen Annahme: Lithium-Ionen-Zellen müssen innerhalb ihrer zulässigen Temperaturtoleranzen betrieben werden, die Zellen müssen nah beieinander liegen, und der zusätzliche Energieaufwand muss dabei so gering wie möglich sein. Ein häufiger Fehler ist die alleinige Betrachtung der Spitzentemperatur. Die Gleichmäßigkeit der Zelltemperatur beeinflusst das Degradationsrisiko oft deutlich stärker als ein paar Grad über der Spitzentemperatur, und Überkühlung tauscht ein Problem gegen Kondensation und parasitären Stromverbrauch. Luft-, Flüssigkeits- und Immersionskühlung eignen sich jeweils für unterschiedliche Kombinationen aus Entladerate, Energiedichte und Klimabedingungen. Die Schnittstelle zwischen Zelle und Kühlplatte verdient ebenso viel Aufmerksamkeit wie der gesamte Kreislauf. Bei der Systemplanung ist es sinnvoller, diese Variablen festzulegen und anhand realer Betriebszyklen, Herstellervorgaben und relevanter Normen zu überprüfen, als einfach den leistungsstärksten verfügbaren Kühler zu wählen.
FAQ
Benötige ich eine Flüssigkeitskühlung für ein industrielles Batteriespeichersystem mit hoher C-Rate, oder reicht eine Luftkühlung aus?
Die Wahl des Kühlsystems hängt von der anhaltenden Wärmelast und der Packungsdichte ab, nicht von den Angaben auf dem Etikett. Luftkühlung eignet sich für Systeme mit niedrigerer C-Rate und geringerer Packungsdichte, während bei hoher C-Rate und hoher Packungsdichte in der Regel eine Flüssigkeitskühlung sinnvoll ist, da diese eine geringere Temperaturdifferenz zwischen den Zellen ermöglicht. Prüfen Sie dies anhand des ungünstigsten Betriebszustands und nicht anhand des Durchschnittswerts.
Welchen Temperaturunterschied zwischen den einzelnen Zellen sollte ich in einer Packung anstreben?
Streben Sie die kleinstmögliche Differenz an, die die Architektur wirtschaftlich verkraften kann, da die heißesten Zellen die Alterungsrate des Packs bestimmen. Es gibt keinen allgemeingültigen Wert für jede Chemie und jedes Format. Legen Sie daher den Zielwert für die Differenz spezifisch für die einzelnen Zellen fest und überprüfen Sie ihn bei der vorgesehenen Durchflussrate und der maximalen Belastung.
Kann ich die Ergebnisse nach UL 9540A oder die Konformität mit NFPA 855 allein anhand des Wärmemanagement-Designs beurteilen?
Nein. Durch ein effektives Wärmemanagement lässt sich das Risiko von Überhitzung und Hotspots zwar etwas verringern, die Ergebnisse der UL 9540A-Tests und die Einhaltung der NFPA 855-Normen hängen jedoch vom jeweiligen System, seinen Testdaten sowie den geltenden Vorschriften und der zuständigen Behörde ab und nicht von der Kühlkonstruktion allein.
Ist eine aggressivere Kühlung immer besser für die Akkulaufzeit?
Nein. Außerhalb des Zielbereichs erhöht zusätzliche Kühlung den Energieverbrauch und birgt in feuchten Außenschränken die Gefahr von Kondensation, da die Oberflächentemperatur unter den Taupunkt sinkt. Ziel ist eine optimale Kühlung, die den Zielbereich und die Temperaturdifferenz beibehält, nicht die kältestmöglichen Zellen.
Woher kommt die Wärme in einem Energiespeichersystem eigentlich?
Der größte Teil der Wärme entsteht innerhalb der Zellen während des Lade- und Entladevorgangs. Der ohmsche Anteil steigt annähernd quadratisch mit dem Strom, die Gesamtwärme hängt jedoch auch vom Innenwiderstand, dem Ladezustand, der chemischen Zusammensetzung und reversiblen entropischen Effekten ab. Daher sollten der Kühlkreislauf und die Schnittstelle zwischen Zelle und Kühlmittel anhand der gemessenen oder verifizierten Wärmelast über den gesamten Arbeitszyklus dimensioniert werden, nicht allein anhand des Stroms.
