Die wichtigste Innovation bei Wärmeleitmaterialien ist nicht ein höherer Wärmeleitfähigkeitswert, sondern ein Material, das Wärme tatsächlich über eine reale, unebene Verbindungsstelle ableitet. Mit zunehmender Packungsdichte von Leistungselektronik und Akkus verläuft der Wärmepfad von einem Chip oder einer Zelle zu einem Kühlkörper oder einer Kühlplatte durch einen dünnen, unvollkommenen Spalt. Wärmeleitmaterialien (TIM) dienen dazu, diesen Spalt zu füllen und die darin eingeschlossene Luft zu verdrängen. Luft leitet Wärme mit etwa 0,026 W/mK, sodass selbst eine mikroskopisch dünne Luftschicht die Grenzfläche maßgeblich beeinflusst. Die jüngsten Fortschritte, die es wert sind, weiterverfolgt zu werden (Hybrid-Kohlenstofffüllstoffe, Bornitrid, Flüssigmetalle und technische Polymere), sind für Ingenieure nur insofern relevant, als sie den Belastungen durch Spalt, Montage und die Prüfungen in der Serienfertigung standhalten.
Der hier behandelte Themenbereich ist bewusst eng gefasst. Er richtet sich an Ingenieure der Batterie- und Leistungselektronikbranche, die ein Wärmeleitmittel für den Kühlkreislauf zwischen Zelle und Kühlmittel bzw. Chip und Kühlkörper auswählen. Kühlmittelströmung, hydraulische Auslegung von Kühlplatten oder spezifische Produktdatenblätter werden nicht behandelt; diese hängen von Ihrer Architektur ab und sollten anhand qualifizierter Testdaten überprüft werden.
Welche Funktion haben thermische Schnittstellenmaterialien im Wärmepfad?

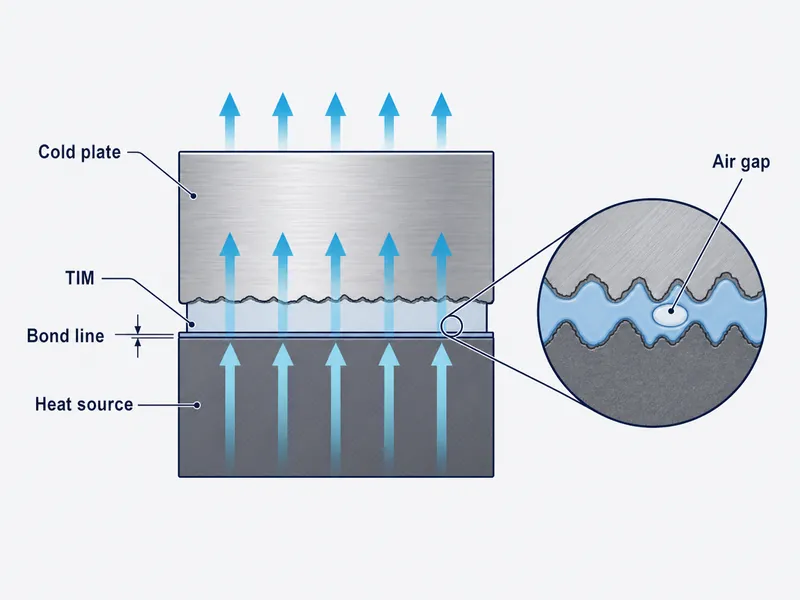

Die Aufgabe einer Wärmeleitpaste (TIM) besteht darin, den thermischen Kontaktwiderstand zwischen zwei Oberflächen zu verringern, die nie vollkommen eben sind. Bearbeitete und geformte Oberflächen berühren sich nur an vereinzelten Erhebungen, der Rest der Kontaktfläche ist mit Luft gefüllt. Die Wärmeleitpaste dringt in diese Hohlräume ein, sodass die Wärme durch das Material und nicht durch einen isolierenden Luftfilm geleitet wird. Dadurch kann ein Kühlkörper die Wärme aus der Verbindungsstelle abführen, an der er befestigt ist.
Wärmeleitmittel (TIMs) lassen sich in verschiedene Gruppen einteilen, die jeweils einen Kompromiss zwischen Leistung und Handhabung eingehen. Wärmeleitpasten und -fette bilden eine sehr dünne Klebeschicht und bieten einen geringen Widerstand, können aber im Laufe der Zeit auslaufen oder austrocknen; Gele und dispensierbare Spaltfüller härten vor Ort aus und tolerieren größere, unebene Spalten; Pads und Phasenwechselmaterialien erleichtern die Montage, gehen jedoch mit einer geringeren Klebeschichtdicke einher; wärmeleitende Klebstoffe bieten neben der Wärmeübertragung auch eine strukturelle Verbindung. Die Auswahl zwischen den verschiedenen Produkten gestaltet sich schwierig. verschiedene Arten von Wärmeleitmaterialien Es beginnt mit der tatsächlich vorhandenen Lücke, nicht mit der Leitfähigkeit, die Sie sich wünschen.
Materialfortschritte verändern die Leistung von Wärmeleitpasten
Die Materialforschung des letzten Jahrzehnts drehte sich vor allem um die Steigerung der nutzbaren Leitfähigkeit von Verbundwerkstoffen, ohne dabei die für die praktische Anwendung notwendigen Eigenschaften wie Nachgiebigkeit und Verarbeitbarkeit einzubüßen. Die vier unten aufgeführten Produktfamilien stehen im Mittelpunkt dieser Forschungsarbeiten.
Hybride Kohlenstoff-TIMs
Hybride Kohlenstoff-Wärmeleitpasten (TIMs) dispergieren Kohlenstoffnanoröhren oder Graphen in einer Polymer- oder Fettmatrix, um leitfähige Pfade durch die Verbindung zu bilden. Die hier relevanten Zahlen sind entscheidend. Die intrinsische Leitfähigkeit einzelner Kohlenstoffnanoröhren oder Graphenschichten kann 2000 W/mK übersteigen, die des fertigen Komposit-TIMs ist jedoch deutlich geringer, da die Grenzflächen zwischen Füllstoffpartikeln und Matrix das Ergebnis maßgeblich beeinflussen. Ein Übersichtsartikel aus dem Jahr 2022 in *Nanomaterials* listet Kohlenstoff-Komposite in Forschungsqualität mit Leitfähigkeiten im Bereich von einigen zehn bis wenigen hundert W/mK auf (beispielsweise vertikal ausgerichtete Graphenstrukturen um 50 W/mK und Graphenmonolithe nahe 500 W/mK), wobei der intrinsische Wert des Füllstoffs nicht relevant ist. Werte von “2000+ W/mK” sollten als Eigenschaft des Nanomaterials und nicht als dessen spezifische Leitfähigkeit betrachtet werden. Hybrid-Kohlenstoff-TIM Man kann es tatsächlich ausgeben.
Bornitrid und andere Nanomaterialien
Bornitrid-Nanoschichten sind wertvoll, wenn eine Verbindung gleichzeitig Wärme leiten und Strom blockieren muss. Hexagonales Bornitrid vereint hohe Wärmeleitfähigkeit mit echter elektrischer Isolation und chemischer Stabilität. Daher wird es häufig als Füllstoff eingesetzt, wenn metall- oder kohlenstoffhaltige Wärmeleitmittel (TIM) Kurzschlüsse verursachen könnten. In Batterien und Leistungsmodulen ist diese doppelte Anforderung üblich, da die Grenzfläche oft zwischen einer stromführenden Oberfläche und einer geerdeten Kühlplatte liegt und das TIM Wärme abführen muss, ohne selbst zum Kriechstrompfad zu werden.
Flüssigmetall-TIMs
Flüssigmetall-Wärmeleitpasten bieten zwar einen sehr geringen Wärmewiderstand, bergen aber Handhabungsrisiken, die ihren Einsatzbereich bestimmen. Galliumbasierte Legierungen bleiben bei Raumtemperatur flüssig, benetzen Oberflächenrauigkeiten gut und erreichen eine deutlich höhere Wärmeleitfähigkeit als herkömmliche Fette. Der Nachteil: Sie sind elektrisch leitfähig und können Aluminium korrodieren. Daher kann ein einzelner Tropfen der Paste benachbarte Leiterbahnen kurzschließen oder die Oberfläche einer Kühlplatte angreifen. Sie eignen sich daher eher für präzise gesteuerte Verbindungen mit hohem Fluss als für offene, vibrationsbelastete Baugruppen.
Spaltfüller und Polster auf Polymerbasis
Polymerbasierte Wärmeleitmaterialien (TIMs) sind nach wie vor die erste Wahl für Batteriepacks, da sie Leitfähigkeit, Nachgiebigkeit und Dosierbarkeit optimal vereinen. Silikon- und silikonfreie Elastomere mit Keramik- oder anderen Füllstoffen erreichen typischerweise Werte um 1–5 W/mK, wobei dosierbare Zell-zu-Pack-Spaltfüller je nach chemischer Zusammensetzung und Füllstoffmenge oft im niedrigen einstelligen Bereich liegen. Entscheidend ist nicht der Spitzenwert, sondern die Tatsache, dass diese Materialien millimetergroße, ungleichmäßige Spalten bei geringer Montagespannung füllen und ohne Lösungsmittel aushärten – Eigenschaften, die für die Fertigung von Batteriepacks ebenso wichtig sind wie die Leitfähigkeit.
Abstimmung eines Wärmeleitmittels auf die Baugruppe: Spalt, Spannung, Aushärtung und Isolierung
Wählen Sie zunächst ein Wärmeleitmittel (TIM) anhand der Anforderungen der Verbindung aus und vergleichen Sie anschließend die Leitfähigkeit der verbleibenden Materialien. Bei der Montage von Packs und Modulen ist der Spalt, den ein TIM füllen muss, selten gleichmäßig: Zellhöhentoleranzen und die Ebenheit der Kühlplatte bestimmen die tatsächliche Klebefuge. Ein Material, das nur anhand seiner W/mK-Werte im Datenblatt ausgewählt wird, kann dennoch unzureichende Leistung erbringen, wenn es den Spalt bei dem verfügbaren Anpressdruck nicht benetzen kann. Legen Sie zunächst den Spaltbereich und die Ebenheit fest, dann die Belastbarkeit der Zellen und der Struktur und schließlich, ob die Grenzfläche zusätzlich isolierend oder verbindend wirken soll.

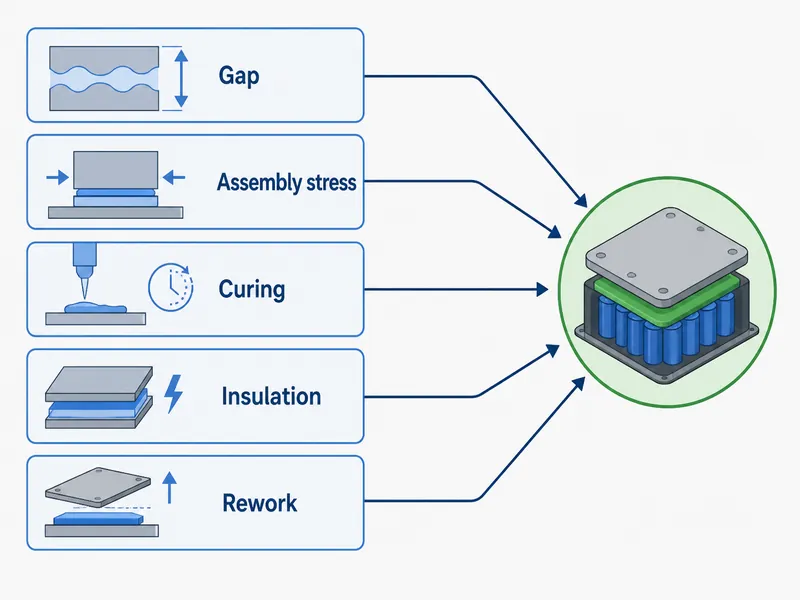

Mehrere Variablen bestimmen in der Regel die Familienzusammensetzung, bevor die Leitfähigkeit eine Rolle spielt. Lücke und ihre Variabilität Dünne Haftfette müssen von dickwandigen Spaltfüllern getrennt werden. Montagespannungen schließen steife Materialien aus, wenn weiche Zellen oder Stapel mit großen Toleranzen die Last nicht aufnehmen können. Das Aushärtungsverhalten, ob Zweikomponenten-In-Place-Klebstoff oder vorgeformtes Pad, beeinflusst die Taktzeit und die Nachbearbeitbarkeit. Letztere ist entscheidend, wenn ein Modul aufgrund eines Fehlers demontiert werden muss.
Der Isolationsstatus entscheidet darüber, ob ein leitfähiger Füllstoff überhaupt zulässig ist. Wenn die Daten eines Lieferanten oder Ihre eigene Qualifizierung zeigen, dass eine Rezeptur niedermolekulare Siloxane freisetzt, können diese flüchtigen Stoffe nahegelegene Feuchtigkeits- oder Gassensoren verunreinigen. In diesem Fall wechseln die Teams zu silikonfreien Füllstoffen und validieren das veränderte Dosierverhalten. Die systematische Abarbeitung dieser Einschränkungen ist der Kern der Sache. die Auswahl des richtigen Wärmeleitmaterials für eine Anwendung, Und dort Trumonytechs' TIM-Reihe soll auf den Zell-Kühlmittel-Pfad abgestimmt werden, anstatt anhand einer einzelnen Zahl ausgewählt zu werden.
Überprüfung der tatsächlichen thermischen Leistung
Die Angaben im Datenblatt (W/mK) beschreiben nur das Material. Überprüfen Sie daher die Verbindung anhand der Wärmeleitfähigkeit an Ihrer realen Klebefuge. Zwei Materialien mit gleicher nomineller Wärmeleitfähigkeit können sich unterschiedlich verhalten, sobald Kontaktwiderstand und erreichbare Dicke berücksichtigt werden. Ein Wärmeleitmaterial mit höherer Wärmeleitfähigkeit kann unter Umständen eine schlechtere Verbindung ergeben, wenn es sich unter dem verfügbaren Druck nicht ausdünnt oder benetzt. Die Kenngröße, die das Verhalten in der Praxis vorhersagt, ist die Wärmeleitfähigkeit über die Dicke bei dem tatsächlich zu realisierenden Anpressdruck und der Dicke.
Die Standardreferenzmethode ermöglicht dies. Gemäß ASTM D5470 wird die thermische Impedanz an einer Probe bei verschiedenen Dicken gemessen und gegen die Dicke aufgetragen. Die Steigung ergibt die scheinbare Leitfähigkeit, und die Extrapolation auf die Dicke Null liefert den Kontaktwiderstand, den die Grenzfläche selbst hinzufügt. Die Methode deckt dünne leitfähige Materialien über einen weiten Dickenbereich ab. Aus diesem Grund wird bei einem aussagekräftigen Vergleich von Wärmeleitmaterialien die Impedanz in Abhängigkeit von der Klebefuge angegeben, nicht nur die Leitfähigkeit. Fragen Sie Lieferanten nach Daten gemäß D5470 für eine Klebefuge in der Nähe Ihrer eigenen und bestätigen Sie diese nach Temperaturwechselbeanspruchung, nicht nur im unbehandelten Zustand.
Fortschrittliche Wärmeleitmaterialien in Hochleistungselektronik und EV-Batteriepacks
Moderne Wärmeleitmaterialien (TIMs) sind besonders dort wichtig, wo hohe Wärmestromdichten und strenge Zuverlässigkeitsanforderungen herrschen – genau wie bei Leistungselektronik und Akkumulatoren. Die Materialwahl ist hier eine Systementscheidung: Die Schnittstelle muss denselben Vibrationen, Feuchtigkeits- und Temperaturzyklen standhalten wie die umgebenden Komponenten, ohne auszutrocknen, zu verspröden oder sich aufzulösen.
Hochleistungselektronik und Rechenzentren
In der Hochleistungselektronik stellt die Grenzfläche oft den begrenzenden Widerstand im gesamten Wärmepfad dar. Derselbe Übersichtsartikel aus dem Jahr 2022 in *Nanomaterials* nennt stationäre Wärmestromdichten in der Größenordnung von 150–200 W/cm² in integrierter Hochleistungselektronik, wobei transiente Lasten 400 W/cm² überschreiten können. Bei diesen Leistungsdichten drosselt eine ungünstige Grenzfläche die Leistung des Bauelements, unabhängig von der Qualität des Kühlkörpers. Daher amortisieren sich niederohmige Wärmeleitmaterialien (TIMs) vor allem in Rechenzentrumsprozessoren, Telekommunikations-Leistungsstufen und Wandlern.
EV-Batteriepacks und der Zell-Kühlmittel-Pfad

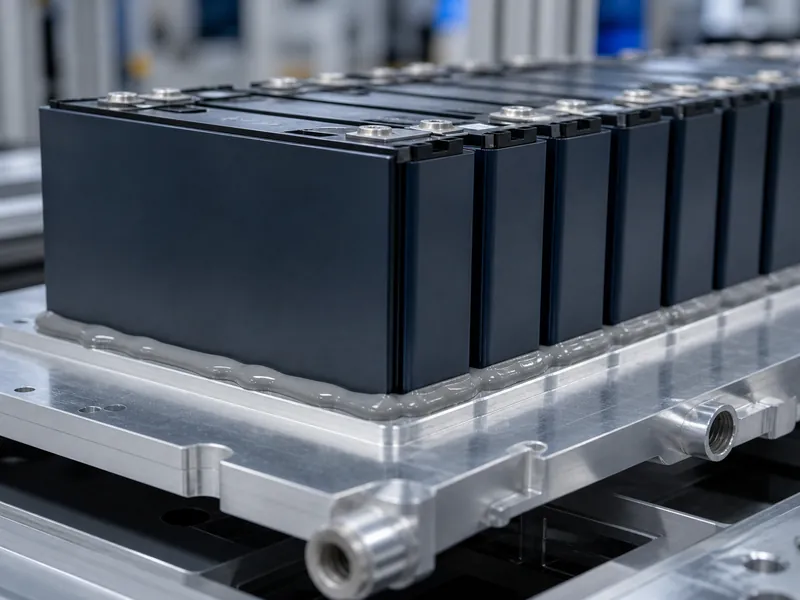

In Elektrofahrzeug- und stationären Energiespeichern befindet sich die Wärmeleitpaste (TIM) zwischen den Zellen bzw. Modulen und einer Kühlplatte. Sie dient als Gleichgewicht zwischen Wärmeübertragung, Struktur und Gewicht. Spaltfüller überbrücken die unebenen Zwischenräume zwischen den Zellen und der Platte; wärmeleitende Klebstoffe sorgen für zusätzliche Haftung an den strukturell wichtigen Stellen. Der konstruktive Konflikt ist real: Mehr Füllstoff erhöht zwar die Wärmeleitfähigkeit, versteift aber das Material und erhöht dessen Masse, während Zellen und großtoleranzige Stapel die maximale Belastbarkeit der Verbindung begrenzen. Dies ist derselbe Wärmepfad, der Batteriesicherheit und Flüssigkeitskühlsysteme Wenn die Schnittstelle fehlerhaft ist, äußert sich das lange bevor es zu einem Totalausfall kommt, in heißen Zellen und ungleichmäßiger Temperaturverteilung im gesamten Akku.
Schlussfolgerung
Die wichtigste praktische Erkenntnis ist, die Grenzfläche zu dimensionieren, bevor man nach Wärmeleitfähigkeit sucht: Spalt und Ebenheit, die Belastbarkeit der Zellen in der Montage und die Frage, ob die Verbindung isolierend oder verbindend sein soll, müssen festgelegt werden. Anschließend sollten die Kandidaten anhand der Wärmeleitfähigkeit an dieser Verbindungsstelle verglichen werden, nicht anhand eines reißerischen W/mK-Werts. Entscheidend ist ein Material, das diese Eigenschaften auch unter realen Temperaturzyklen beibehält, nicht der höchste Wert auf einer Folie. Der häufigste Fehler in diesem Bereich ist die Annahme, dass die intrinsische Leitfähigkeit eines Füllstoffs – beispielsweise über 2000 W/mK bei einem Kohlenstoff-Nanomaterial – vom fertigen Wärmeleitmaterial erreicht wird. Das Kompositmaterial erreicht diese Werte jedoch nie, und die alleinige Auswahl anhand dieses Wertes führt zu Grenzflächen, die im Vergleich zu anderen Materialien enttäuschen. Legen Sie zuerst die Randbedingungen fest, überprüfen Sie diese anhand von Impedanzdaten gemäß D5470, und die Materialauswahl wird zu einem Vergleich, den Sie begründen können.
FAQ
Benötige ich einen Spaltfüller oder einen wärmeleitenden Klebstoff für ein Batteriemodul?
Die Wahl hängt davon ab, ob die Verbindung neben Wärme auch strukturelle Lasten tragen muss. Ein dispensierbares Spaltfüllmaterial eignet sich, wenn die Schnittstelle lediglich Wärme über einen unebenen Spalt ableiten muss; ein wärmeleitender Klebstoff ist die richtige Wahl, wenn dieselbe Schnittstelle zusätzlich Zellen oder Module mit der Struktur verbinden soll. Sind sowohl Wärmeübertragung als auch Verklebung erforderlich, ist die Verwendung eines Klebstoffs in der Regel der Ausgangspunkt, wobei die Wärmeleitfähigkeit gegen die Haftfestigkeit abgewogen werden muss.
Welche Wärmeleitfähigkeit ist für ein verbrauchbares Wärmeleitmaterial im Vergleich zu einem im Labormaßstab hergestellten Kohlenstoff-Wärmeleitmaterial realistisch?
Für einen in der Produktion eingesetzten, gießbaren Spaltfüller sind niedrige einstellige W/mK-Werte zu erwarten, nicht die Hunderte oder Tausende, die für Kohlenstoffmaterialien in der Forschung genannt werden. Gefüllte Polymer-Spaltfüller weisen üblicherweise Werte um 1–5 W/mK auf, während die sehr hohen Werte für Kohlenstoffnanoröhren oder Graphen intrinsische Füllstoffeigenschaften darstellen, die im Labor gemessen wurden, und nicht die tatsächliche Wärmeleitfähigkeit eines gießbaren Verbundwerkstoffs in einer Verbindung widerspiegeln.
Wie wird die tatsächliche Wärmeleistung einer Wärmeleitpaste (TIM) überprüft?
Überprüfen Sie dies mittels thermischer Impedanzmessung an Ihrer Klebefuge, typischerweise nach ASTM D5470. Dieses Verfahren misst die Impedanz über mehrere Schichtdicken und trennt die scheinbare Leitfähigkeit des Materials vom Kontaktwiderstand. Dadurch lässt sich das Verhalten der Verbindung deutlich besser vorhersagen als mit einem einzelnen Leitfähigkeitswert. Bitten Sie um Daten an einer Klebefuge in der Nähe Ihrer eigenen und überprüfen Sie diese nach Temperaturwechselbeanspruchung erneut.
Kann eine höhere W/mK-TIM-Konzentration ein Gelenk verschlimmern?
Ja, wenn das Material mit der höheren Wärmeleitfähigkeit bei Ihrem Anpressdruck keine dünne, gut benetzte Klebefuge bildet. Die Wärmeleistung hängt von der Impedanz und nicht allein von der Wärmeleitfähigkeit ab. Daher kann ein steiferes oder dickeres Material mit hoher Wärmeleitfähigkeit (W/mK) einen höheren Kontaktwiderstand aufweisen als ein weicheres Material mit niedrigerer Wärmeleitfähigkeit, das sich gut anpasst und dünn ausdünnt.
Was ändert sich beim Wechsel von einem silikonhaltigen zu einem silikonfreien Spaltfüller?
Silikonfreie Füllstoffe vermeiden die Siloxan-Ausgasung, die bei manchen Silikonformulierungen auftritt und nahegelegene Feuchtigkeits- oder Gassensoren verunreinigen kann. Allerdings verändern sie das Dosier- und Aushärtungsverhalten. Wenn Ihre Baugruppe Sensoren enthält, die anfällig für diese Ausgasung sind, reduziert die silikonfreie Chemie diesen spezifischen Kontaminationspfad. Im Gegenzug validieren Sie das Aushärtungsprofil, die Haftung und die Nachbearbeitungseigenschaften des neuen Materials für Ihre Produktionslinie.
Weiterführende Literatur
- ASTM D5470, Standardprüfverfahren für die Wärmeleitfähigkeit dünner, wärmeleitender, fester elektrischer Isoliermaterialien — ASTM International (Standard). Definiert die in diesem Artikel empfohlene Methode zur Messung der thermischen Impedanz in Abhängigkeit von der Dicke für den Vergleich von Wärmeleitmaterialien an einer realen Klebefuge.
- Jüngste Fortschritte bei thermischen Schnittstellenmaterialien für das Wärmemanagement von Hochleistungselektronik — *Nanomaterials*, 2022 (peer-reviewed review). Unterstützt die angegebenen Leitfähigkeitsbereiche und Wärmestromdichten von 150–200 W/cm² für Hochleistungselektronik.
