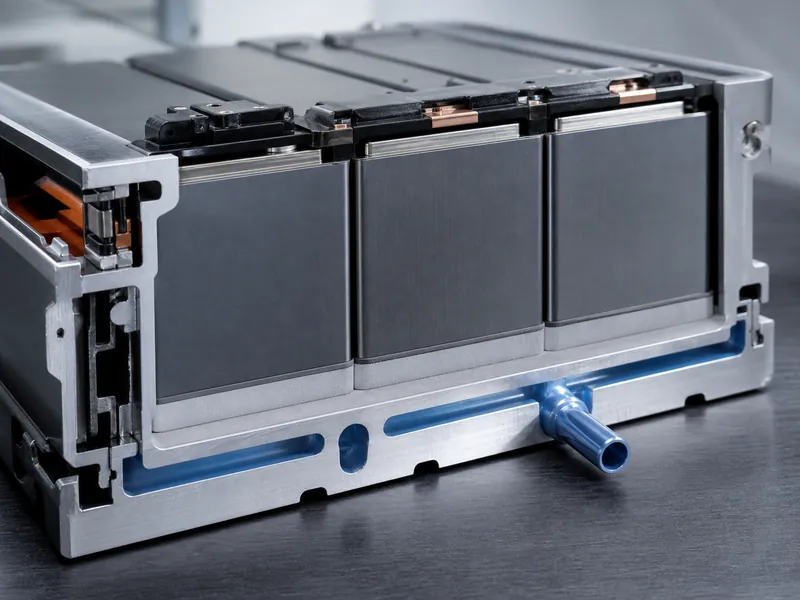

Silikonfreie Wärmeleitmaterialien finden in Akkupacks überall dort Verwendung, wo Silikon austreten oder ausgasen und so den Wärmepfad zwischen Zelle und Kühlmittel gefährden könnte. Für einen Wärmeingenieur eines Akkupacks stellt sich die Frage: Enthält die Baugruppe Oberflächen, Sensoren oder Klebeverbindungen, die durch Silikonverunreinigungen beeinträchtigt werden können? Und kann eine silikonfreie Technologie die Wärmeleitfähigkeit über die Spalten und trotz der Alterung des Moduls gewährleisten? Dieser Artikel beleuchtet die tatsächlichen Fortschritte bei silikonfreien Materialien. thermische Grenzflächenmaterialien, wie sie sich im Vergleich zu Silikontypen hinsichtlich der auswahlentscheidenden Variablen verhalten und wo sie in einem flüssigkeitsgekühlten Elektrofahrzeug oder Energiespeicher eingesetzt werden können.
Warum Silikonausbluten und -ausgasung den Wärmepfad der Batterie gefährden

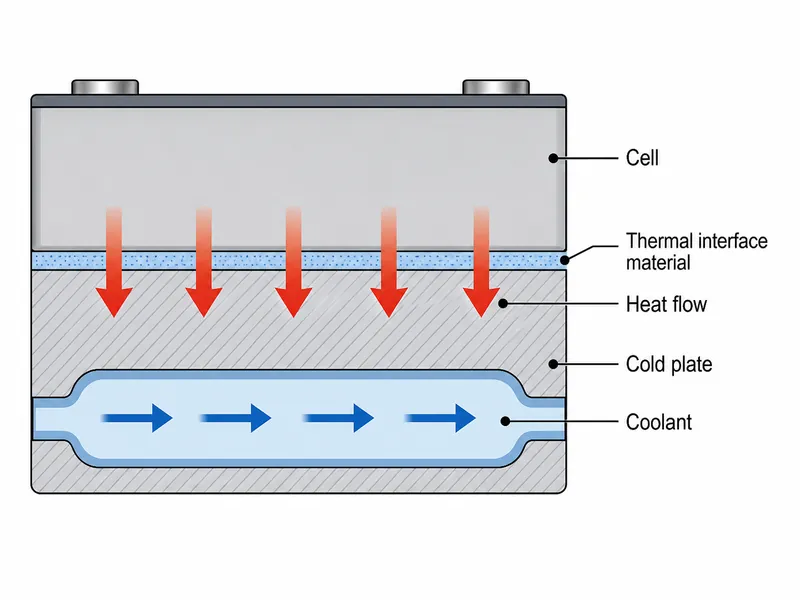

Ein häufig auftretender Fehler bei thermischen Schnittstellenmaterialien aus Silikon ist die Migration. Niedermolekulare Siloxane können unter Hitze, Kompression und niedrigem Druck verdampfen oder austreten und sich anschließend auf benachbarten Oberflächen ablagern. In einem Batteriemodul verläuft der Wärmepfad von der Zellwand durch das Schnittstellenmaterial zu einer Kühlplatte. Öl, das auf die Dichtfläche der Kühlplatte, eine Sensorlinse oder eine Leiterplatte gelangt, kann den Oberflächenwiderstand und die Durchbruchspannung verringern oder spätere Klebe- und Reinigungsprozesse beeinträchtigen. Mehrere Materialquellen beschreiben denselben Mechanismus, weshalb er bei der Konstruktion empfindlicher Silikonbaugruppen berücksichtigt werden muss.
Die Vermeidung von Verunreinigungen ist der praktische Grund, warum in manchen Produktionslinien silikonfreie Chemie vorgeschrieben sein kann. Werden für silikonbasierte und silikonfreie Prozesse dieselben Werkzeuge verwendet, können austretende Siloxanreste Lötstellen und Klebeverbindungen an anderen Bauteilen verunreinigen. Teams entscheiden sich daher möglicherweise für silikonfreie, VOC-arme Formulierungen, wenn strenge Reinheits- oder Klebeanforderungen für nachgelagerte Prozesse gelten. Entscheidend sind die Prozessreinheit und die Reparierbarkeit. Behauptungen, Silikon sei bei einem festgelegten ppm-Grenzwert toxisch, sind hier nicht haltbar und sollten vor ihrer Weiterverbreitung von einer Normungsorganisation überprüft werden.
Silikon eignet sich nach wie vor für die meisten gängigen Elektronikbauteile, die Wahl hängt also vom jeweiligen Anwendungsfall ab. Wenn ein Modul keine freiliegenden optischen Bauteile, keine ölempfindlichen Sensoren und keine nachgelagerten Verbindungen aufweist, die durch austretendes Öl beschädigt werden könnten, sind herkömmliche Silikonmaterialien wie beispielsweise … wärmeleitendes Silikonfett Die Verwendung von Silikonmatten bleibt weiterhin sinnvoll. Die Argumente für einen Verzicht auf Silikon gewinnen an Bedeutung, wenn eine Baugruppe kontaminationsempfindliche Oberflächen aufweist oder strengere Reinheitsvorschriften gelten.
Welche Veränderungen ergeben sich durch “Silikonfreiheit” in der TIM-Chemie?
“Silikonfrei” beschreibt die Matrix, nicht den Füllstoff, daher bleibt der wärmeleitende Anteil des Materials weitgehend unverändert. Diese Systeme ersetzen das Polysiloxan-Grundgerüst durch Acryl-, Polyurethan- oder silylmodifizierte Polymere. Die Wärmeleitfähigkeit stammt weiterhin von den in der Matrix dispergierten Keramik- oder Metallfüllstoffen. Der Verzicht auf Silikon erhöht oder senkt die Wärmeleitfähigkeit daher nicht automatisch; vielmehr sind die Zusammensetzung und die Menge des Füllstoffs entscheidend.

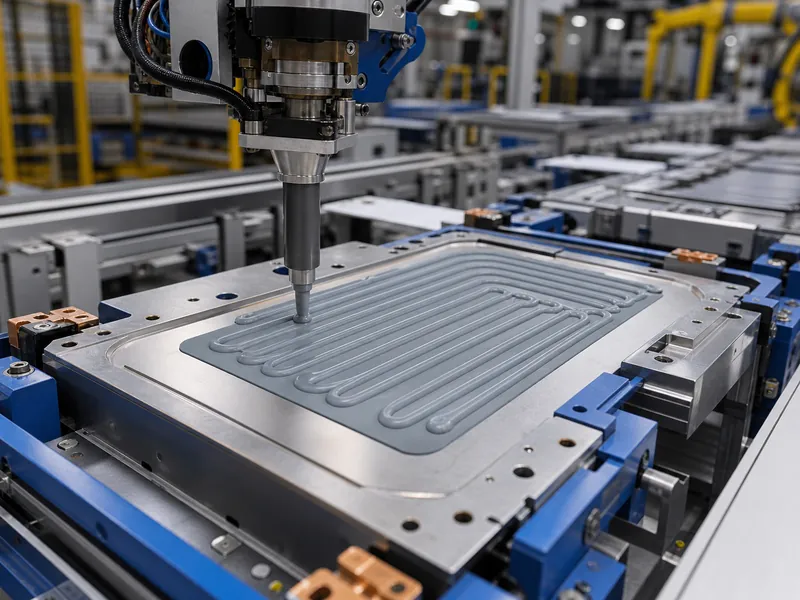

Die Formatoptionen entsprechen weitgehend dem Silikonsortiment, wodurch die Montageverfahren vertraut bleiben. Silikonfreie Materialien sind als Spaltfüller, Spaltpads, wärmeleitende Klebstoffe und Fette erhältlich. Ein Team kann in der Regel einen bestehenden Prozess nachbilden, sei es das Auftragen eines Formfüllers oder das Platzieren von Stanzteilen. Thermopads. Das Aushärtungsverhalten ändert sich mit der chemischen Zusammensetzung: Einige silikonfreie Systeme härten nicht aus und ermöglichen eine sofortige Leistungssteigerung, während reaktive Zweikomponentenklebstoffe eine längere Offenzeit gegen eine höhere strukturelle Bindungsfestigkeit eintauschen.
Chemische Forschungsarbeiten zielen darauf ab, die Leitfähigkeit durch gezielte Gestaltung des Füllstoffnetzwerks zu erhöhen. Zu den untersuchten Systemen gehören orientierte Keramik- oder Kohlenstoffstrukturen, Poly(ionische Flüssigkeits)-Matrizen, die hinsichtlich ihrer Grenzflächenhaftung erforscht werden, und Flüssige thermische Grenzflächenmaterialien Diese Verbindungen kombinieren flüssiges Metall mit festen Partikeln, um ein leitfähiges Netzwerk zu bilden. Es handelt sich hierbei um Hinweise, die beachtet werden sollten, nicht um verbindliche Spezifikationen. Jeder gemeldete Wert für Leitfähigkeit oder Elastizitätsmodul sollte als unbestätigt betrachtet werden, bis er durch ein Datenblatt und eine zweite Quelle untermauert wird.
Silikonfreie vs. silikonhaltige Wärmeleitpasten: Vor- und Nachteile im Vergleich
Silikonfreie Werkstoffe verbessern zwar das Kontaminationsrisiko und das dielektrische Verhalten, können aber die Langzeitbeständigkeit beeinträchtigen. Jede dieser Eigenschaften muss daher produktspezifisch überprüft werden. Die Tabelle listet typische Eigenschaften und Risiken auf, die im Datenblatt zu prüfen sind, und stellt keine festen Eigenschaften der gesamten Werkstofffamilie dar. Der Wert in jeder Zelle hängt vom jeweiligen Werkstoff und den Testbedingungen ab.
| Variabel | Silikonbasiert (typisch) | Silikonfrei (typischerweise, je nach Güteklasse prüfen) |
|---|---|---|
| Kontamination / Ausgasung | Siloxan-Ausblutung und -Migration unter Hitze und Kompression | Geringere Blutung, bei der die Siloxanmigration das bestimmende Risiko ist |
| Dielektrisches Verhalten | Ausreichend; kann sich mit dem Alter verändern | Bei einigen getesteten Güteklassen wurde eine bessere Isolierung festgestellt. |
| Verhalten nach Hochtemperaturalterung | Bleibt oft viskoelastisch | Einige der getesteten Sorten härten aus oder verspröden. |
| Wärmeleitfähigkeit | Durch Füller, nicht durch Matrix festgelegt. | Durch Füller, nicht durch Matrix festgelegt. |
| Temperaturbereich | Breit gefasst, abhängig von der Chemie | Abhängig von der Güteklasse; bitte Datenblatt prüfen. |
Das Alterungsverhalten wird häufig falsch dargestellt und bedarf daher einer Überprüfung. In einem 2000-stündigen Hochtemperatur-Lagerungsalterungstest bei 125 °C gemäß JEDEC JESD22-A103E, dessen Ergebnisse in der Fachzeitschrift *Materials* veröffentlicht wurden, härtete ein silikonfreier Spaltfüller aus, während das silikonbasierte Material viskoelastisch blieb. Die silikonfreie Probe zeigte zudem ein besseres dielektrisches Verhalten für Anwendungen mit kritischen Isolationsanforderungen. Dieses Ergebnis gilt für die beiden unter diesen Lager-Alterungsbedingungen getesteten Typen. Es ist jedoch nicht auf alle silikonfreien Produkte oder auf hohe/niedrige Temperaturwechselbeanspruchung übertragbar. Der praktische nächste Schritt besteht darin, die Alterungshärte und das Verhalten der Klebefuge für den jeweiligen Typ zu qualifizieren und nicht davon auszugehen, dass sie allgemein gültig sind.
Leitfähigkeitsvergleiche bergen den größten Mythos, und es lohnt sich, dies direkt zu korrigieren. Denn Wärmeleitfähigkeit des Spaltpads Abhängig von Füllstoffart und -menge ist ein silikonfreies Produkt nicht grundsätzlich leitfähiger oder leitfähiger als ein silikonhaltiges. Beide können in einem breiten Spektrum formuliert werden. Aussagen, dass silikonfreie Materialien Silikonfett oder -pads automatisch übertreffen, sind stets auf die jeweilige Produktart zu beziehen.
Anpassung einer silikonfreien Wärmeleitpaste an den Zell-Kühlmittel-Pfad
Die Auswahl eines silikonfreien Wärmeleitmittels für ein Modul beginnt mit der Spaltbreite, da diese die Materialklasse bestimmt. Passen Sie die Spaltbreite und Oberflächenebenheit zwischen Zelle bzw. Modul und Kühlplatte an die Nachgiebigkeit des Materials an. Breite, unebene Spalten erfordern einen anpassungsfähigen Spaltfüller, der Hohlräume unter niedrigem Druck ausfüllt, während dünne, ebene Oberflächen ein dünneres Pad oder einen aufgetragenen Film aufnehmen können. Eine Abweichung hier äußert sich in Lufteinschlüssen und Hotspots. Ermitteln Sie daher die maximale Spaltbreite im Schichtaufbau, bevor Sie sich für ein Format entscheiden.
Montagebelastung und Automatisierung prägen das Format ebenso stark wie die Wärmeleitfähigkeit. Ein silikonfreier Füllstoff mit niedrigem Modul, der sich zu einer minimalen Klebefuge komprimieren lässt, ohne empfindliche Zellen zu belasten, kann vorteilhafter sein als ein nur geringfügig höherer Leitfähigkeitsstandard, der eine hohe Klemmkraft erfordert. Ein gießbares Form-in-Place-Material eignet sich zudem besser für automatisierte Packlinien als manuell platzierte Pads. Wenn die Schnittstelle auch strukturelle Lasten trägt, rückt bei einem silikonfreien, wärmeleitenden Klebstoff die Klebefestigkeit und die Aushärtungsdauer in den Vordergrund, was wiederum die Taktzeit begrenzt.
Aushärtung, Wartungsfreundlichkeit und Isolierung runden die Auswahl ab und stehen in engem Zusammenhang mit den Zielen für den Lebenszyklus des Gehäuses. Ein nicht aushärtender Füllstoff ermöglicht die sofortige Leistungsprüfung einer Leitung. Ein reaktiver Klebstoff fixiert die Verbindung, erschwert jedoch Nacharbeiten und die Demontage am Ende der Lebensdauer – ein wichtiger Aspekt, da die Gehäuse für den Betrieb mit Strom versorgt werden sollen. Batteriesicherheit und Flüssigkeitskühlung, Wartungsfreundlichkeit und Recyclingfähigkeit sind entscheidend. Da die meisten Packschnittstellen die Zelle zudem elektrisch von der Kühlplatte isolieren müssen, ist die Durchschlagsfestigkeit der gealterten, komprimierten Klebefuge mithilfe der für jede Eigenschaft geeigneten mechanischen, geometrischen und dielektrischen Prüfverfahren zu überprüfen. Eine Alterungsprüfung, wie sie beispielsweise nach JEDEC JESD22-A103E durchgeführt wird, definiert die Lagerbedingungen vor und nach denen diese separaten Prüfungen erfolgen. Sie allein misst weder Härte, Klebefugendicke noch Durchschlagsfestigkeit. Die gleichzeitige Überprüfung dieser vier Variablen gewährleistet, dass die Entscheidung für eine silikonfreie Lösung über die gesamte Lebensdauer des Moduls hinweg gerechtfertigt ist.
Wo silikonfreie TIMs passen
Silikonfreie Chemie eignet sich für Anwendungen, bei denen Reinheitsvorschriften und Fertigungsbeschränkungen Silikone ohnehin ausschließen. Beispiele hierfür sind Akkus für Elektrofahrzeuge und Energiespeicher. Wenn eine Konstruktion Zelltemperaturen nahe Raumtemperatur anstrebt und dauerhafte Überschreitungen der oberen Zelltemperaturgrenzen als Sicherheitsrisiko betrachtet, muss das Grenzflächenmaterial thermischen Belastungen standhalten, ohne Kühlplatten, Sensoren oder Klebeverbindungen zu verunreinigen. Batteriespeichersysteme stehen vor denselben Herausforderungen, nur in größerem Maßstab. Daher sind silikonfreie Spaltfüller und Klebstoffe eine gängige Option für die thermische Auslegung von Akkupacks.
Abgesehen von Batterien gilt dasselbe Prinzip für alle silikonempfindlichen Bauteile. Optische, sensorische, medizinische und Luft- und Raumfahrtkomponenten reagieren empfindlich auf Ausgasungen, weshalb in diesen Anwendungsbereichen silikonfreie Materialien zum Einsatz kommen, um Kontaminationen innerhalb eines Akkus zu vermeiden. Diese technische Logik bleibt auch dann bestehen, wenn die Temperatur- und Spaltvorgaben je nach Anwendung variieren.
Im Bereich der Materialwissenschaften sind die kurzfristigen Fortschritte schrittweise und füllstoffgetrieben. Nanofüllstoffverstärkung, orientierte leitfähige Pfade und Flüssigmetallhybride zielen jeweils darauf ab, die Leitfähigkeit zu erhöhen und gleichzeitig die Konformität zu gewährleisten. Alle diese Materialien stehen jedoch weiterhin vor denselben Qualifizierungsanforderungen hinsichtlich Alterung, Isolation und Herstellbarkeit. Die Erfassung dieser Qualifizierungsdaten ist ein zuverlässigerer Indikator für den Fortschritt als die alleinigen Leitfähigkeitswerte.
Schlussfolgerung
Bei der Auswahl silikonfreier Wärmeleitmaterialien ist die Kontaminations- und Reinheitsprüfung an erster Stelle, die Leitfähigkeit an zweiter. Silikonfreie Materialien sind dann zu verwenden, wenn ein Gehäuse silikonempfindliche Oberflächen, strenge Fertigungsvorschriften oder Anforderungen an Wartungsfreundlichkeit und Isolation aufweist, die durch Silikonaustritt beeinträchtigt würden. Silikon ist die bessere Wahl, wenn keine dieser Anforderungen bestehen. Die am häufigsten falsch interpretierte Eigenschaft ist die Alterung. Da einige silikonfreie Materialien mit der Zeit aushärten, sollten Härte, Klebeschichtdicke und Durchschlagsfestigkeit des jeweiligen Materials geprüft werden. Verwenden Sie eine anerkannte Lageralterungsprüfung, z. B. nach JEDEC JESD22-A103E, und führen Sie die entsprechenden mechanischen und dielektrischen Messungen durch. Die Abstimmung des Materials auf Spalt, Montagespannung, Aushärtung und Isolation entlang des Wärmepfads ist entscheidend für das optimale Zusammenspiel von Trumonytechs-Wärmeleitmaterialien und Kühlplattenkonstruktionen.
FAQ
Benötige ich einen silikonfreien Spaltfüller für ein EV-Akkupack, oder ist Silikon akzeptabel?
Die Empfindlichkeit gegenüber Verunreinigungen ist hierbei ausschlaggebend, nicht die Batterie selbst. Verwenden Sie ein silikonfreies Füllmaterial, wenn das Akkupack empfindliche Sensoren, Dichtflächen oder Klebeverbindungen aufweist oder wenn in der Produktionslinie silikonfreie, VOC-arme Materialien vorgeschrieben sind. Trifft keiner dieser Punkte zu, kann ein geeignetes Silikonmaterial dennoch seinen Zweck erfüllen.
Verliert ein silikonfreies Wärmeleitmittel nach thermischer Alterung seine Wärmeleitfähigkeit oder wird es spröde?
Manche Werkstoffe härten mit der Zeit aus, daher muss dies für das jeweilige Produkt überprüft werden. Eine veröffentlichte Studie zur Alterung nach Lagerung bei hoher Temperatur und 125 °C über 2000 Stunden gemäß JEDEC JESD22-A103E ergab, dass ein silikonfreier Spaltfüller aushärtete, während ein silikonhaltiger viskoelastisch blieb. Aus diesem Grund sollten die mechanischen und dielektrischen Eigenschaften nach Alterung für jeden Werkstoff einzeln geprüft werden.
Kann die Ausgasung von Silikon die Kühlplatte, die Zellen oder die Leiterplatte in einem Modul verunreinigen?
Ja, und genau dieses Risiko ist der Hauptgrund für die Entwicklung silikonfreier Materialien. Niedermolekulare Siloxane können unter Hitze- und Druckeinwirkung auf Dichtflächen, Sensoren oder Leiterplatten wandern und dadurch den Oberflächenwiderstand und die Durchschlagspannung verringern oder spätere Verbindungen und Reinigungen erschweren.
Sind silikonfreie Wärmeleitmaterialien immer leitfähiger als silikonhaltige?
Nein; die Leitfähigkeit hängt von der Art und Menge des Füllstoffs ab, nicht davon, ob die Matrix silikonfrei ist. Beide chemischen Zusammensetzungen können in einem breiten Leitfähigkeitsbereich formuliert werden, daher sollten Sie die Qualitäten miteinander vergleichen, anstatt sie nach Materialfamilie zu unterscheiden.
Weiterführende Literatur
- Eine vergleichende Studie zum Einfluss der thermischen Alterung auf silikonbasierte und silikonfreie Wärmedämmschichtfüller (Zeitschrift *Materials*, 2021) — Eine von Fachkollegen begutachtete Studie zur Alterung bei Hochtemperaturlagerung (JEDEC JESD22-A103E), die die oben genannten Kompromisse zwischen Härtung und dielektrischer Festigkeit unterstützt; gilt für die beiden getesteten Sorten, nicht für alle silikonfreien Materialien.
