Leitfähige vs. nichtleitende Wärmeleitpaste: Ein Auswahlleitfaden

Alle Wärmeleitpasten leiten Wärme. Das ist ihre Funktion. Der Begriff “leitfähige Wärmeleitpaste” führt zu einem terminologischen Problem. Er vermischt zwei unterschiedliche Eigenschaften: Wärmeleitfähigkeit und elektrische Leitfähigkeit. Jede Wärmeleitpaste transportiert Wärme. Nur einige leiten elektrischen Strom.

Die technische Entscheidung hängt von dieser zweiten Eigenschaft ab. Eine elektrisch leitfähige Paste enthält metallische Füllstoffe – Silber, Kupfer oder Aluminium. Diese Füllstoffe bilden Pfade für den Elektronenfluss. Eine elektrisch nicht leitfähige Paste verwendet keramische Füllstoffe – Aluminiumoxid, Bornitrid oder Zinkoxid. Diese Füllstoffe leiten Wärme durch Phononenleitung und blockieren den Elektronenfluss. Die Vermischung der beiden Begriffe führt zu fehlerhaften Risikobewertungen. Bei der Entwicklung von Akkupacks für Elektrofahrzeuge entstehen dadurch Spezifikationen, die die behördliche Prüfung nicht bestehen.

Für die in diesem Artikel behandelten Anwendungen – Elektrofahrzeug-Akkus, Energiespeichersysteme, Medizingeräte und Industrieelektronik – ist nichtleitende Paste die vertretbare Standardlösung. Leitfähige Paste ist nur in einem Fall gerechtfertigt: Der Kontakt der Paste mit stromführenden Leitern wurde durch eine geprüfte Geometrie ausgeschlossen, nicht nur angenommen. Vier Faktoren bestimmen, welcher Fall zutrifft: Spannungsbelastung, Dichtheit des Gehäuses, Wärmewiderstand und geltende regulatorische Anforderungen.

Dieser Artikel behandelt keine Ranglisten von Wärmeleitpasten für PC-Spiele, Vergleiche von Anwendungstechniken oder Vor- und Nachteile von Wärmeleitpaste und Wärmeleitpads. Einen umfassenderen Überblick finden Sie im Artikel [Link einfügen]. verschiedene Arten von Wärmeleitpasten Hinweis. Alle unten aufgeführten Wärmeleitfähigkeitsbereiche sind nur Richtwerte. Überprüfen Sie die spezifischen Produktwerte anhand der technischen Datenblätter des Herstellers und unabhängiger Prüfergebnisse, bevor Sie diese in technischen Spezifikationen verwenden. Die Materialauswahl für Medizinprodukte und Hochspannungsspeichersysteme erfordert eine unabhängige Sicherheitsbewertung gemäß den geltenden Vorschriften.

Thermische und elektrische Parameter nach Füllstoffart

Die Art des Füllstoffs bestimmt die Wärmeleitfähigkeit und die elektrischen Isolationseigenschaften. Der Unterschied in der Wärmeleistung zwischen metallischen und keramischen Füllstoffen verringert sich bei gleicher Füllstoffmenge stärker als von den meisten Ingenieuren erwartet. Die folgenden Tabellen unterstützen die Vorauswahl anhand von Parameterbereichen, nicht aufgrund von Markenbekanntheit.

Wichtiger Hinweis vor dem Lesen der Tabellen: Die Füllstoffklasse allein bestimmt nicht die elektrische Klassifizierung. Formulierung, Füllstoffmenge und Trägermatrix beeinflussen den spezifischen Widerstand. Überprüfen Sie dies stets anhand der technischen Datenblätter des Herstellers.

Elektrisch leitfähige Füllstoffe: Silber, Kupfer, Aluminium

Silbergefüllte Wärmeleitpasten erreichen in dieser Klasse die höchste Wärmeleitfähigkeit. Der hohe Anteil an metallischem Füllstoff sorgt sowohl für gute Wärmeleistung als auch für einen niedrigen spezifischen Widerstand. Diese beiden Eigenschaften sind miteinander gekoppelt. Nur durch den Wechsel der Füllstoffklasse lassen sie sich entkoppeln.

Elektrisch nichtleitende Füllstoffe: Aluminiumoxid, Bornitrid, Zinkoxid

Bornitrid ist der leistungsstärkste keramische Füllstoff dieser Klasse. Bei ausreichender Füllstoffmenge – typischerweise über 40 Vol.-% in optimierten Rezepturen – können BN-gefüllte Pasten die Leitfähigkeit von metallischen Pasten mit niedrigeren Spezifikationen erreichen. Dieses Ergebnis ist jedoch von der Rezeptur abhängig und keine garantierte Eigenschaft dieser Füllstoffklasse. Der Widerstandsvorteil keramischer gegenüber metallischen Füllstoffen ist um viele Größenordnungen höher.

Alle Werte in beiden Tabellen sind repräsentative Bereiche, basierend auf der Füllstoffzusammensetzung. Die tatsächlichen Werte sind formulierungsspezifisch. Überprüfen Sie diese Bereiche anhand des technischen Datenblatts des Lieferanten, bevor Sie sie als Spezifikationsvorgaben verwenden.

Wenn die Leitfähigkeitslücke tatsächlich eine Rolle spielt

Der thermische Abstand variiert je nach Füllstoffwahl. Er verringert sich zudem stärker als von den meisten Ingenieuren erwartet. Eine Hochleistungs-BN-Paste kann im Vergleich zu einer Paste mit mittlerer Kupferfüllung nur einen geringen Unterschied in der Sperrschichttemperatur aufweisen. Dies gilt, wenn die Dicke der Bondlinie gleich ist. Die tatsächliche Differenz hängt von der Leistungsdichte, der Bondliniendicke und dem gesamten Wärmewiderstand ab. Bestätigen Sie dies durch thermische Modellierung für die jeweilige Anwendung.

Hochwertige Silberpaste im Vergleich zu Standard-Aluminiumoxidpaste stellt eine andere Situation dar. Dieser Unterschied beeinflusst die Sperrschichttemperatur bei geringen thermischen Widerstandsgrenzen erheblich. Zwei Bedingungen sind für die Entscheidung ausschlaggebend: Erstens, wie gering die thermischen Anforderungen sind, und zweitens, ob die Geometrie der Anwendung tatsächlich einen Kurzschluss verursacht. Sind beide Bedingungen erfüllt, ist ein Kompromiss erforderlich. Trifft nur eine Bedingung zu, vereinfacht sich die Entscheidung.

Das Missverständnis, das Auswahlentscheidungen verzerrt

Elektrisch leitfähige Paste ist nicht grundsätzlich gefährlich. Das Risiko hängt von der Geometrie, der Spannungsbelastung und der Wahrscheinlichkeit der Pastenmigration ab. Ingenieure müssen diese Variablen für jede spezifische Anwendung bewerten. Eine einheitliche Risikoklassifizierung ist nicht für alle Fälle anwendbar.

Feldausfälle im Zusammenhang mit leitfähiger Paste lassen sich auf spezifische Geometriebedingungen zurückführen. Die elektrische Klasse der Paste ist als alleiniger Faktor nicht die Ursache. Der Verzicht auf leitfähige Paste in Anwendungen ohne freiliegende Leiter beeinträchtigt die Wärmeleistung, reduziert aber nicht das tatsächliche Risiko.

Drei Faktoren spielen in jedem realen Kurzschlussrisikoszenario eine Rolle. Erstens: blanke Metallleiter im Bereich der Pastenmigration. Zweitens: ausreichende Spannung, um Strom durch einen Kurzschlusspfad zu treiben. Drittens: Viskosität der Paste, die eine Migration unter thermischer Belastung oder Vibration ermöglicht. Fein angeordnete SMD-Pads stellen ein reales Risikoszenario dar. Hochspannungs-Kupferschienen ohne Verkapselung stellen ebenfalls ein reales Risikoszenario dar. Ein versiegelter CPU-IHS ohne darunterliegende freiliegende Leiterbahnen hingegen nicht.

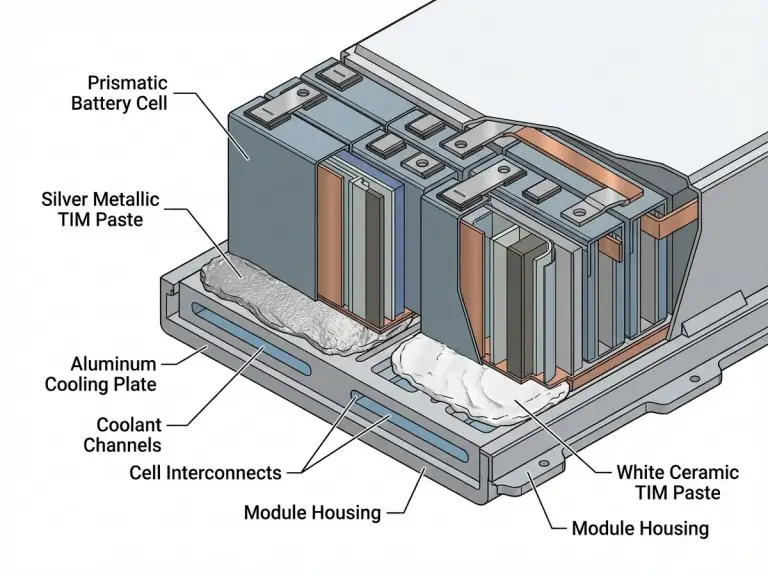

Akkus für Elektrofahrzeuge stellen den komplexesten Fall dar. Die einzelnen Zellengehäuse können zwar versiegelt sein, das Gesamtsystem enthält jedoch Hochspannungsanschlüsse und BMS-Platinen mit freiliegenden Kontaktflächen. Dauerhafte Temperaturwechsel führen über Tausende von Stunden zu einer Migration der Wärmeleitpaste. In dieser Umgebung ist das Risiko nicht nur theoretischer Natur. In einer vollständig vergossenen industriellen Motorsteuerung ohne freiliegende Leiter im Kontaktbereich der Wärmeleitpaste birgt dieselbe Paste kein nennenswertes elektrisches Risiko.

Diese geometriebasierte Bewertung ergänzt die verbindlichen regulatorischen Anforderungen. Sie ersetzt sie nicht. Überprüfen Sie diese Anforderungen für jede Anwendung und jeden Rechtsraum separat.

Standardmäßige Einfügeauswahl nach Branche

Welche Pastenklasse standardmäßig gerechtfertigt ist, hängt von der Branche ab. Jeder Sektor hat ein spezifisches Spannungsprofil, regulatorische Rahmenbedingungen und Gehäusegeometrie. Die unten aufgeführten Standardwerte stellen unter typischen Bedingungen die gerechtfertigten Ausgangspunkte dar. Ausnahmen erfordern eine dokumentierte technische Bestätigung.

EV-Batteriepacks: Anforderungen an die Spannungsisolation

Nichtleitende Paste ist die empfohlene Standardlösung für Akkus in Elektrofahrzeugen. Die Spannungen in Akkus aktueller Generationen liegen typischerweise zwischen 400 V und 800 V. Überprüfen Sie die tatsächliche Systemspannung anhand der spezifischen Spezifikationen der Fahrzeugarchitektur. Bei diesen Spannungswerten stellt die Bildung von Widerstandsbrücken durch leitfähige Paste ein sicherheitsrelevantes Fehlerrisiko dar.

BMS-Platinen, Zellverbindungen und Stromschienen bieten zahlreiche Stellen, an denen die Pastenmigration die Kriech- und Luftstrecken verringern kann. Die anwendbare Norm ist IEC 60664 oder FMVSS 305/305a, abhängig von Zeitplan und Umfang des Fahrzeugprogramms. Eine Ausnahme gilt nur dann, wenn die Paste auf eine hermetisch abgedichtete, nicht spannungsführende Baugruppe beschränkt ist. Diese Baugruppe darf keine spannungsführenden Innenflächen im Bereich der Paste aufweisen.

Energiespeichersysteme für Netz- oder kommerzielle Anwendungen unterliegen denselben Hochspannungsanforderungen. Nichtleitende Wärmeleitpaste ist die empfohlene Standardlösung für alle Bereiche in der Nähe von Gebäudeleittechnik-Platinen, Zellüberwachungs-ICs oder Busanschlüssen. Leitfähige Wärmeleitpaste kann in thermisch verbundenen Wärmeverteilerschnittstellen innerhalb vollständig geschlossener, nicht wartungsfähiger Submodule gerechtfertigt sein. Der Kontakt zwischen Wärmeleitpaste und Leiter muss durch eine verifizierte Konstruktion ausgeschlossen werden – er darf nicht einfach angenommen werden.

Medizinprodukte: IEC 60601-1 und Kriechstrombeschränkungen

Wenn ein Wärmeleitmaterial in einem Medizinprodukt eine Isolationsgrenze belegt oder überschreitet, unterliegt es den Anforderungen an Kriech- und Luftstrecken gemäß IEC 60601-1. Diese Anforderungen werden durch Betriebsspannung, Verschmutzungsgrad und Isolationsklasse bestimmt.

Nichtleitende Paste ist bei den meisten Anwendungen mit Medizinprodukten unter Einhaltung dieser Isolationsanforderungen die zulässige Standardlösung. Ausnahmen erfordern eine explizite Konformitätsdokumentation.

Wenn eine Paste die effektive Kriechstrecke unter den Mindestwert nach IEC 60601-1 reduziert, erfüllt die Baugruppe möglicherweise nicht die Konformitätsanforderungen. Dies gilt unabhängig von der beabsichtigten Vorgehensweise. Ob eine bestimmte Paste die Konformität beeinträchtigt, hängt von ihrer Position relativ zu den Isolationsgrenzen, der Betriebsspannung, dem Verschmutzungsgrad und der Isolationsklasse ab. Diese Beurteilung muss von einem qualifizierten Ingenieur für die Konformität von Medizinprodukten vorgenommen werden. Für industrielle Elektronik regelt IEC 60664-1 die Isolationskoordination und legt ähnliche Kriechstreckenbeschränkungen fest.

Industrieelektronik: Vibrations- und Pastenmigrationsrisiko

Industrieelektronik weist die größte Risikostreuung aller Branchen auf. Nichtleitende Paste ist die konservative Standardlösung für offene Leiterplatten, vibrationsanfällige Umgebungen und Gehäuse mit einer Leckagewahrscheinlichkeit oberhalb des Auslegungsgrenzwerts.

Vibrationen beschleunigen die Migration der Klebepaste von der Klebefläche in angrenzende Bereiche. Bei offenen industriellen Steuerplatinen mit geringem Leiterbahnabstand stellt die durch Migration bedingte Kurzschlussbildung im Laufe der Lebensdauer eine ernstzunehmende Ausfallursache dar. In gekapselten Industriemodulen ist leitfähige Paste gerechtfertigt. Die Paste muss auf eine geschlossene thermische Schnittstelle beschränkt sein. Freiliegende Leiterbahnen dürfen nicht vorhanden sein. Die Betriebsspannung muss unterhalb der Schwelle bleiben, ab der Widerstandsüberbrückungen eine Gefährdung darstellen. Überprüfen Sie die Schutzart des Gehäuses anhand der für Ihre spezifische Konstruktion geltenden Norm.

Die Geometrie der Anwendung und die regulatorischen Rahmenbedingungen bestimmen die Pastenklasse. Wie lange diese Wahl Bestand hat, hängt von anderen Faktoren ab.

Langzeitzuverlässigkeit: Abpumpen und Alterung des Füllmaterials

Keine der beiden Pastenklassen ist hinsichtlich der Haltbarkeit eindeutig überlegen. Der Abbauprozess variiert je nach Füllstoffart. Die Nutzungsdauer ist innerhalb jeder Klasse formulierungsspezifisch.

Betrachten wir ein gekapseltes Submodul eines Elektrofahrzeugs, das jährlich mehrere hundert Temperaturzyklen durchläuft. Die Frage ist nicht, welche Pastenklasse im Datenblatt besser abschneidet. Entscheidend ist vielmehr, welcher Degradationsmechanismus dominiert. Mögliche Ursachen sind Füllstoffoxidation, Verflüchtigung der Trägerflüssigkeit und das Auspumpen der Klebefuge. Die Antwort hängt von Temperatur, Zyklenzahl und Geometrie ab. Eine allgemeingültige Antwort gibt es nicht. Zur Klärung sind Daten unter anwendungsnahen Bedingungen erforderlich.

Metallgefüllte Pasten – insbesondere solche mit Silber- und Kupferanteil – können bei erhöhten Temperaturen und längerer Nutzungsdauer einer Oxidation der Füllstoffe unterliegen. Oxidation ist ein bekannter Degradationsmechanismus für metallische Füllstoffpartikel. Sie erhöht den thermischen Grenzflächenwiderstand zwischen den Partikeln, was mit der Zeit die Wärmeleitfähigkeit des Materials verschlechtert. Der Effekt ist von der jeweiligen Formulierung abhängig. Oxidschicht- und Trägerflüssigkeitsbeschichtungen können ihn mindern. Überprüfen Sie diese Eigenschaften anhand der Alterungsdaten des Herstellers.

Keramikgefüllte Pasten – Aluminiumoxid und Bornitrid – sind bei typischen Betriebstemperaturen in der Elektronik chemisch stabil. Ihre Hauptdegradationsmechanismen sind die Verflüchtigung der Trägerflüssigkeit und das Auspumpen unter wiederholter Temperaturwechselbeanspruchung. Die Auspumprate hängt von der Pastenviskosität, der Klebeschichtdicke und der thermischen Belastung ab. Die Art des Füllstoffs ist nicht der primäre Faktor. Niedrigviskose Formulierungen beider Klassen werden unter Bedingungen hoher Temperaturwechselbeanspruchung schneller ausgepumpt.

Bei Anwendungen mit aggressiven Temperaturwechselprofilen überprüfen Sie die Alterung Haltbarkeit von Wärmeleitmaterialien in Elektrofahrzeugbatterien Bei anwendungsüblichen Zyklenzahlen. Als TIM-Lieferant für EV- und ESS-Programme in verschiedenen Märkten empfiehlt Trumonytechs, die anfänglichen W/m·K-Werte als Filter zu verwenden. Daten zur Leistung nach Alterung sagen das Verhalten im Feld voraus. Die anfänglichen Datenblattwerte hingegen nicht.

Ein Auswahlrahmen mit vier Variablen

“Nichtleitend ist immer sicherer” – diese Aussage dominiert die allgemeine Richtlinie. Sie liefert in manchen Situationen korrekte Ergebnisse, in anderen führt sie zu unnötig konservativen Spezifikationen. Vier Anwendungsvariablen beseitigen diese Mehrdeutigkeit.

Dieses Rahmenwerk basiert ausschließlich auf einer Risikogeometrieanalyse. Es ersetzt keine verbindlichen regulatorischen Anforderungen. Die Einhaltung der geltenden Normen ist für jede Anwendung separat zu prüfen. Regulatorische Verpflichtungen haben Vorrang vor den Ergebnissen dieses Rahmenwerks, sofern diese im Widerspruch stehen.

Variable 1: Spannungsbelastung

Prüfen Sie, ob sich während der gesamten Lebensdauer der Baugruppe spannungsführende Leiter innerhalb der Migrationszone der Klebepaste befinden. Die Migrationszone umfasst den Bereich der ursprünglichen Klebefuge und den gesamten Umfang, der unter Temperaturwechselbeanspruchung erreichbar ist. Wenn durch die verifizierte Geometrie – nicht durch bloße Annahme – keine Spannungsbelastung vorliegt, stellt die elektrische Leitfähigkeit der Klebepaste kein Sicherheitsrisiko dar.

Variable 2: Dichtheit des Gehäuses

Prüfen Sie, ob die Baugruppe gegen Pastenmigration abgedichtet ist. Gehäuse ohne interne Verbindungen von der Wärmeleitpastenzone zu den stromführenden Leitern reduzieren das Migrationsrisiko erheblich. Offene Gehäuse weisen unabhängig von der Schutzart des Gehäuses weiterhin ein Migrationsrisiko auf.

Variable 3: Budget für Wärmewiderstand

Ermitteln Sie den maximal zulässigen Wärmewiderstand zwischen Lötstelle und Umgebung. Liegt eine Keramikpaste mittlerer Leistung innerhalb dieses Budgets, rechtfertigt der Leistungsvorteil einer Metallpaste nicht das elektrische Risiko. Ist hingegen die höchstmögliche Wärmeleitfähigkeit erforderlich und kann keine Keramikpaste diese Lücke schließen, gewinnt das Argument für die höhere Leistungsfähigkeit an Bedeutung.

Variable 4: Anwendbare regulatorische Anforderungen

Prüfen Sie, ob IEC 60601-1, IEC 60664 oder FMVSS 305/305a Anforderungen an die elektrische Isolation für den Anwendungsbereich stellen. UL 746C kann für die Materialqualifizierung und Alterungsprüfung relevant sein. Die Auswahl der elektrischen Schutzklasse von Wärmeleitpasten wird dadurch jedoch nicht direkt beeinflusst. Sofern Isolationsanforderungen gelten, prüfen Sie im Rahmen einer Konformitätsprüfung, ob diese die Auswahl des Wärmeleitmaterials einschränken. Regulatorische Anforderungen haben Vorrang vor technischen Beurteilungen.

Schlussfolgerung

Elektrisch leitfähige und nichtleitende Wärmeleitpasten weisen unterschiedliche Risikoprofile auf. Die in einem Bereich angewandte Auswahllogik lässt sich nicht ohne Weiteres auf einen anderen übertragen. Das Rahmenwerk mit vier Variablen – Spannungsbelastung, Dichtheit des Gehäuses, Wärmewiderstandsbudget und regulatorische Anforderungen – liefert nachvollziehbare Spezifikationen. Es funktioniert, weil es die tatsächlichen Anwendungsbedingungen und nicht Kategorienbezeichnungen bewertet.

Ein häufiger Auswahlfehler bei Programmen für Elektrofahrzeugbatterien und Energiespeichersysteme ist nicht der leichtfertige Einsatz von Leitpaste. Vielmehr ist es die reflexartige Vermeidung leistungsstärkerer Optionen in geschlossenen, spannungsfreien Bereichen. In diesen Bereichen besteht kein elektrisches Risiko, wohl aber die Kosten für die thermische Leistung. Die Pastenklasse muss an die Geometrie und die geltenden Vorschriften angepasst werden.

Wenn Ihr Programm die Auswahl von Wärmeleitmaterialien für Elektrofahrzeuge, Energiespeichersysteme oder industrielle Stromversorgungsanwendungen umfasst, wenden Sie sich bitte an Trumonytechs über die Thermische Grenzflächenmaterialien Auf unserer technischen Seite können Sie Ihre spezifischen Anwendungsanforderungen besprechen.
