Adesivo strutturale bicomponente termoconduttivo in tre gradi
Forniamo adesivi strutturali in tre gradi: adesivo strutturale poliuretanico termoconduttivo 30107-0120 e 30107-0200 per l'incollaggio di celle di batterie a piastre di raffreddamento, ed epossidico 30104-0120 per l'incollaggio di metalli, PET, PC e ABS. Le principali applicazioni sono i pacchi batteria per veicoli elettrici e sistemi di accumulo di energia (ESS), ma gli stessi adesivi sono disponibili anche per altre applicazioni. La scelta del grado più adatto dipende innanzitutto dai substrati e dalla temperatura di esercizio del giunto. Le proprietà misurate sono indicate con il metodo di prova e il nome nella relativa scheda tecnica.
Condividi il formato delle tue celle o i substrati che stai incollando, oltre al tuo volume annuo, per iniziare a fornirti un preventivo per il tipo di materiale più adatto alla tua giunzione.
Quando una giunzione termica deve anche sopportare un carico
Un adesivo strutturale trova la sua utilità quando una giunzione termica deve sia tenere fermo un componente che dissiparne il calore; in un pacco batterie, questo avviene nella giunzione tra la cella e la piastra di raffreddamento. Quando il telaio è già in grado di sopportare il carico, la forza di adesione non viene sfruttata, pertanto le tre condizioni seguenti diventano prioritarie.
Resistenza al taglio a sovrapposizione alluminio-alluminio certificata secondo la norma 30107-0120, testata secondo la norma GB/T 7124-2008.
- 01Una cornice contiene già le cellule
Quando un telaio o degli elementi di fissaggio sopportano il carico, l'interfaccia deve solo trasferire il calore. gel termico e cuscinetto termico farlo senza un legame strutturale, a 1,5–8,0 W/m·K nei modelli elencati (ISO 22007-2).
- 02Le celle devono essere portate fuori per la manutenzione
Un giunto incollato 30107, una volta polimerizzato, fissa saldamente la cella e la piastra, e non è previsto alcun metodo di rimozione o rilavorazione; pertanto, la strategia di manutenzione deve essere definita prima di specificare un giunto incollato.
- 03La giunzione funziona all'esterno da -10 a +120 °C
La resina epossidica 30104-0120 ha un intervallo di temperatura di esercizio compreso tra -10 e +120 °C, mentre per la 30107 non è ancora stato pubblicato un intervallo di temperatura; si prega di inviare le proprie specifiche di temperatura di esercizio prima di utilizzare una delle due tipologie in un progetto.
Tre classi, due corsi di chimica: cosa copre ogni scheda dati
I tre tipi di poliuretano strutturale possono essere confrontati in base a due parametri pubblicati: i substrati indicati in ciascuna scheda tecnica e la tenuta del cordone di incollaggio prima della polimerizzazione. Il poliuretano 30107 è specificato per l'incollaggio di celle di batterie a piastre di raffreddamento, mentre la descrizione dell'epossidico 30104-0120 elenca metalli, PET, PC e ABS tra i substrati che può incollare. Il tipo di giunzione previsto per il 30107-0200 e l'intervallo di temperatura per entrambi i tipi di poliuretano non sono ancora stati pubblicati, pertanto entrambe le domande devono essere incluse nella richiesta di informazioni prima della scelta del tipo di poliuretano.
Adesivo strutturale epossidico · 30104-0120
La scheda tecnica elenca metalli, PET, PC e ABS tra i substrati a cui questa resina epossidica aderisce; una specifica combinazione di due di questi materiali richiede una prova su un campione prelevato dalle proprie superfici. Miscelata attraverso un tubo di miscelazione elicoidale, la pasta è tissotropica e non cola dopo la miscelazione.
Adesivo strutturale poliuretanico · 30107-0120
Per incollare le celle della batteria alla piastra fredda, dove un cordone fissa la cella e ne convoglia il calore. Il poliuretano bicomponente è formulato con una tensione superficiale molto bassa, in modo da adattarsi a entrambe le superfici, ed è la versione a viscosità inferiore tra i due tipi di poliuretano.
Adesivo strutturale poliuretanico · 30107-0200
Lo stesso poliuretano cella-piastra con una viscosità più che doppia rispetto al 30107-0120. Le sue proprietà dopo la polimerizzazione sono riportate accanto a quelle del 0120 nella tabella delle specifiche sottostante.
Le schede riguardano la manipolazione prima della polimerizzazione; le proprietà polimerizzate per tutti e tre i gradi sono riportate nella tabella delle specifiche qui sotto. Gel, cuscinetti, composti di incapsulamento e grasso sono elencati sotto materiali di interfaccia termica, e la nostra guida a materiali di interfaccia termica per pacchi batteria definisce dove si colloca un adesivo tra di loro.
Poiché la linea di legame si trova tra la cellula e la piastra fredda, la superficie della piastra è una faccia del giunto, quindi l'adesivo e la piastra appartengono a una specifica. Forniamo entrambi i lati di tale interfaccia e gestione termica del pacco batterie mostra la loro posizione all'interno del gruppo.
Specifiche degli adesivi strutturali termoconduttivi in base al metodo di prova
Le proprietà di polimerizzazione dei tre tipi di resina strutturale sono state misurate secondo due serie di standard di prova, pertanto ogni riga viene letta con il relativo metodo prima del confronto tra i diversi tipi. I tipi di resina poliuretanica utilizzano i metodi GB/T per densità, durezza, proprietà meccaniche ed elettriche, mentre il tipo di resina epossidica utilizza i metodi ASTM per densità, durezza ed elettriche.
| Proprietà (curata) | Resina epossidica 30104-0120 | Poliuretano 30107-0120 | Poliuretano 30107-0200 | Metodo di prova (30104 · 30107) |
|---|---|---|---|---|
| Conducibilità termica | 1,2 W/m·K | 2,05 W/m·K | 2,05 W/m·K | ISO 22007-2 · ASTM D5470 |
| Densità | 1,8 g/cm³ | 1,71 g/cm³ | 2,32 g/cm³ | ASTM D792 · GB/T 1033.1-2008 |
| Durezza | Grado di durezza Shore D pari o superiore a 60 | Costa D 65 | Costa D 70 | ASTM D2240 · GB/T 531.1-2008 |
| Taglio a sovrapposizione, alluminio su alluminio | 9 MPa | 11 MPa | 8 MPa | GB/T 7124 · GB/T 7124-2008 |
| Resistenza alla trazione | 5 MPa | 10 MPa | 7 MPa | GB/T 528 · GB/T 528-2009 |
| Allungamento | Non pubblicato | 14% | 8% | — · GB/T 528-2009 |
| Guasto | 12 kV/mm | 16 kV/mm | 14 kV/mm | ASTM D149 · GB/T 1408.1-2016 |
| resistività volumetrica | >10¹² Ω·cm | 1,5 × 10¹³ Ω·cm | 1,5 × 10¹³ Ω·cm | ASTM D257 · GB/T 31838.2-2019 |
| Grado di fiamma | V-0 | V-0 | V-0 | UL 94 |
| Variazione di volume | 1% | Non pubblicato | Non pubblicato | ISO 10563 · — |
| Intervallo di temperatura consigliato | da -10 a +120 °C | Non pubblicato | Non pubblicato | — |
La resistenza al taglio per sovrapposizione indicata in questa pagina si riferisce all'accoppiamento alluminio-alluminio per tutti e tre i tipi di resina, sebbene la descrizione del tipo epossidico menzioni anche substrati plastici. Se una delle superfici è costituita da una piastra rivestita, una cella avvolta in pellicola o un componente in plastica, è necessario incollare dei campioni di quella specifica superficie prima di rilasciare il progetto, poiché nessuno dei valori di resistenza al taglio elencati la descrive.
La conducibilità termica secondo la norma ISO 22007-2 e quella secondo la norma ASTM D5470 derivano da diverse configurazioni di prova, pertanto i valori di 1,2 e 2,05 W/m·K qui riportati non consentono di classificare le due composizioni chimiche. Quando il percorso di trasmissione del calore è determinante nella scelta, un test con lo stesso metodo per entrambe le tipologie di materiale rappresenta il confronto più equo.
Calcolo del prezzo di un ordine di adesivo strutturale: tipologia, volume e formato della confezione
Il prezzo degli adesivi strutturali viene quotato in base alla tipologia, al volume dell'ordine e al formato della confezione; in questa pagina non è pubblicato alcun intervallo di prezzo. Poiché il preventivo è determinato da tipologia, volume e formato della confezione, è necessario che la richiesta di preventivo includa tutti e tre questi elementi. Costi aggiuntivi come i tubi di miscelazione e il trasporto non sono pubblicati qui, pertanto devono essere specificati nel preventivo stesso.
Indica il grado accademico, il volume annuo di ordini e il formato di confezionamento che preferisci, in modo che il preventivo rispecchi l'ordine che intendi effettuare.
Adesivi strutturali epossidici vs. poliuretanici: dati pubblicati e interrogativi aperti
Tra le tipologie di resina epossidica e poliuretanica, il fattore determinante è rappresentato dalle specifiche esigenze del vostro giunto. Un giunto con superficie in PET, PC o ABS, o un giunto che deve essere documentato per temperature comprese tra -10 e +120 °C, è coperto solo dalla scheda tecnica 30104-0120 per la resina epossidica. Il giunto in poliuretano 30107 è invece specificato per le celle incollate a una piastra fredda.
Nella scheda tecnica: substrati denominati oltre il metallo, una pasta tissotropica che mantiene la sua forma dopo la miscelazione e un intervallo di temperatura consigliato da -10 a +120 °C. Ancora da verificare: allungamento e un valore di conduttività calcolato con lo stesso metodo utilizzato per i gradi di poliuretano.
Nella scheda tecnica: la funzione cella-piastra fredda, 2,05 W/m·K secondo ASTM D5470 per entrambi i gradi e i dati di allungamento. Restano da chiarire: i substrati plastici, l'intervallo di temperatura e quali giunzioni sono più adatte al 30107-0200 rispetto al 30107-0120.
Cosa dimostrano e cosa non dimostrano i dati dei test sugli adesivi
Elenchiamo ciascuna proprietà misurata dei tre gradi strutturali con il metodo di prova e il nome della relativa scheda tecnica, fornendo così al vostro laboratorio una base per ripetere i test prima di una prova in linea. La viscosità per i gradi di poliuretano è indicata come un intervallo, ±15.000 mPa·s per il 30107-0120 e ±20.000 mPa·s per il 30107-0200. Non è specificato se tale intervallo funga da limite per il controllo in entrata e i registri di lotto, le fasi di controllo in fabbrica e i progetti di riferimento per questi gradi non sono pubblicati in questa pagina.

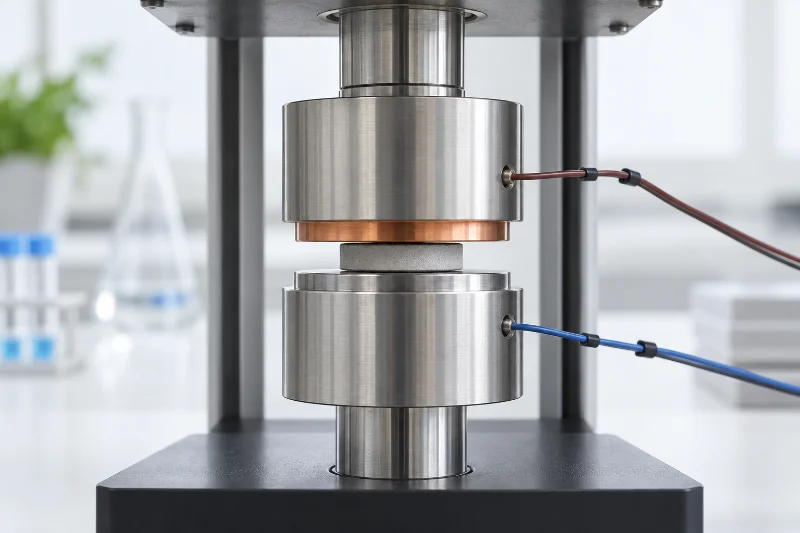

Norma ISO 22007-2 per il grado epossidico, norma ASTM D5470 per i gradi poliuretanici.

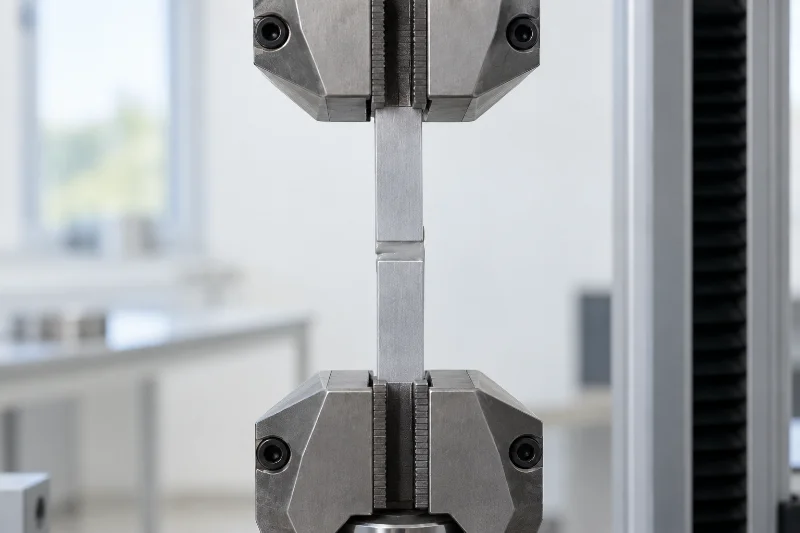

Resistenza al taglio per sovrapposizione secondo GB/T 7124 e resistenza alla trazione secondo GB/T 528 per tutti e tre i gradi; variazione di volume secondo ISO 10563 per il 30104-0120.

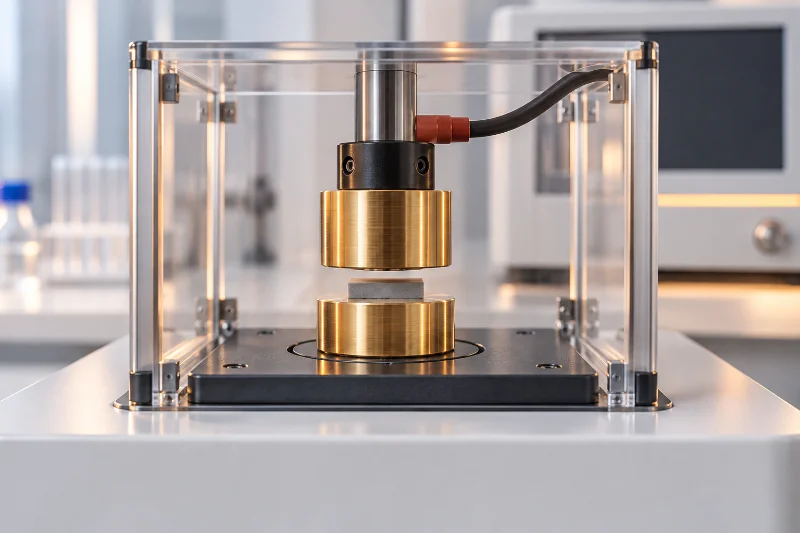

Analisi di rottura secondo ASTM D149 o GB/T 1408.1; resistività volumetrica secondo ASTM D257 o GB/T 31838.2.

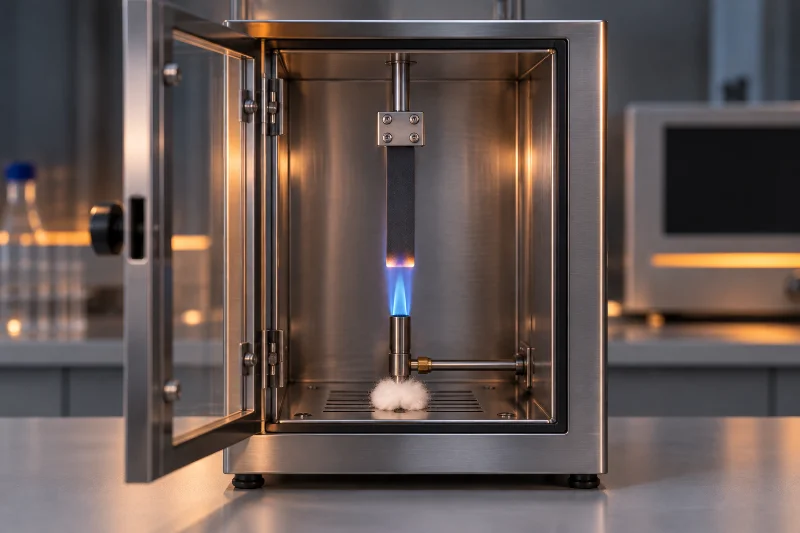

Conforme alla norma UL 94 V-0 per tutte e tre le classi di infiammabilità dei materiali.
Le proprietà misurate riportate in questa pagina sono risultati di laboratorio ottenuti con i metodi indicati, non misurazioni effettuate su un prodotto assemblato. La conformità alla direttiva RoHS è una dichiarazione di formulazione e non un certificato. I rapporti di prova RoHS e l'ambito dei certificati del sistema qualità per questa linea di prodotti non sono pubblicati in questa pagina; si prega di richiederli nella propria richiesta di offerta (RFQ).
Ordinare adesivi strutturali: cosa inviare e cosa chiedere
Una richiesta di informazioni su un adesivo strutturale deve descrivere entrambe le superfici di giunzione e la relativa temperatura di esercizio, poiché le tre schede tecniche coprono substrati e temperature in modo non uniforme. I sei punti seguenti forniscono le informazioni necessarie per poter discutere la compatibilità e il prezzo. I tempi di transito, i dazi e le procedure doganali dipendono dalla destinazione e vengono confermati nel preventivo.
- Grado: 30104-0120, 30107-0120 o 30107-0200
- Cosa si trova su ciascuna superficie: cella, piastra di raffreddamento, parte in metallo o plastica
- Formato delle celle e numero di celle per confezione, oppure dimensione delle parti per altri assemblaggi
- Intervallo di temperatura di funzionamento del giunto
- Volume annuo
- Confezione e metodo di erogazione preferiti
Domande frequenti sugli adesivi strutturali
In cosa differiscono i due tipi di adesivo strutturale poliuretanico termoconduttivo? +
Entrambi i gradi 30107 riportano 2,05 W/m·K secondo la norma ASTM D5470. Il grado 0120 riporta 11 MPa di resistenza al taglio dell'alluminio e 141 TP4T di allungamento; il grado 0200 riporta 8 MPa e 81 TP4T, e con 2,32 g/cm³ contro 1,71 g/cm³ lo stesso volume di cordone pesa di più. La scheda tecnica non specifica quando scegliere il grado 0200, quindi questa informazione va inserita nella richiesta di preventivo.
Quanto tempo occorre a un assieme incollato prima di poter procedere con la fase successiva? +
Il tempo di asciugatura superficiale è di 35 minuti a 25 °C per entrambi i tipi di poliuretano e di 60-90 minuti a 23 °C per l'epossidico 30104-0120; il tempo di indurimento pubblicato è di 7 giorni per tutti e tre. La resistenza a tempi intermedi e i programmi di indurimento diversi da quello indicato non sono riportati nelle schede tecniche, quindi è necessario stabilire le proprie procedure di manipolazione per i test sui provini.
La linea di collegamento tra la cella e la piastra fredda è elettricamente isolante? +
Tutti e tre i gradi sono descritti come isolanti, con valori di rigidità dielettrica di 12 kV/mm per il 30104-0120 e di 16 e 14 kV/mm per il 30107-0120 e -0200. Non è stata pubblicata alcuna norma di progettazione per le linee di collegamento, pertanto l'isolamento fornito da un giunto collegato alla tensione di esercizio deve essere verificato su quel giunto stesso.
La classificazione UL 94 V-0 è valida per il mio prodotto finito? +
No. V-0 è la classe di infiammabilità raggiunta dall'adesivo nei test UL 94 sul materiale stesso e la classificazione non si estende a moduli, pacchi o altri prodotti realizzati con esso. La scheda tecnica non specifica se è possibile condividere un rapporto di prova, quindi tale domanda va inclusa nella richiesta di preventivo se il vostro dossier di approvazione lo richiede.
Come vengono mescolate le due parti? +
Tutti e tre i tipi di resina si miscelano in rapporto 1:1. La resina epossidica viene miscelata tramite un tubo di miscelazione elicoidale, mentre le schede tecniche del poliuretano indicano il rapporto di miscelazione ma non specificano l'attrezzatura di miscelazione, né pubblicano tolleranze di rapporto per nessun tipo di resina. Si consiglia di verificare con noi le specifiche dell'attrezzatura di dosaggio prima di effettuare una prova in linea.
La guarnizione rimarrà in posizione su una superficie verticale o sopraelevata? +
La resina epossidica 30104-0120 è tissotropica, con un indice di tissotropia pari a 4, ed è descritta come non fluida una volta miscelata. Le schede tecniche del poliuretano riportano la viscosità ma non il valore di tissotropia, quindi un controllo di cedimento su un proprio dispositivo di prova è il modo migliore per confermare le caratteristiche della 30107 su una superficie verticale o sopraelevata.
Per queste categorie di prodotti sono pubblicati il quantitativo minimo d'ordine (MOQ), i tempi di consegna e le dimensioni degli imballaggi? +
No. Quantità minima d'ordine (MOQ), tempi di consegna per campioni e produzione, dimensioni delle confezioni, durata di conservazione, condizioni di stoccaggio, termini di pagamento e ispezione, documenti di spedizione e assistenza post-vendita non sono pubblicati in questa pagina. Per richiederli, è necessario inviare una richiesta di preventivo (RFQ) specificando il tipo di prodotto e il volume annuo.
Potete coprire il mio volume annuo e quale garanzia si applica? +
I dati relativi alla capacità produttiva non sono pubblicati, pertanto la richiesta di offerta deve includere il volume annuo di fornitura e il piano di approvvigionamento. È inoltre consigliabile ottenere una conferma scritta della fornitura in base a tale piano. Le condizioni di garanzia non sono pubblicate in questa pagina. Richiedetele insieme alla vostra richiesta di offerta.
