Che cosa è il composto termico liquido?

Il composto termoconduttivo liquido è un materiale di interfaccia termica di nicchia. Ha senso solo quando il limite di raffreddamento è l'interfaccia stessa. È necessario controllare i rischi elettrici e di compatibilità dei materiali. Molti sistemi si surriscaldano perché il vero limite è il flusso d'aria, la capacità del radiatore, la pressione di montaggio o il design del dissipatore di calore. La pasta non è il problema. Questo articolo spiega cos'è il composto termoconduttivo liquido. Mostra dove si inserisce nello stack termico. Aiuta a decidere se è adatto alla CPU o alla GPU.

In Trumonytechs progettiamo soluzioni di gestione termica. Forniamo materiali di interfaccia termica personalizzati. Tra questi, paste termiche per l'elettronica. Trattiamo la "migliore conduttività" come un'ipotesi. La verifichiamo con condizioni di interfaccia, controlli di sicurezza e criteri di accettazione. L'obiettivo è prevenire i guasti. Miglioriamo la stabilità termica. Non inseguiamo slogan.

Che cosa è il composto termico liquido?

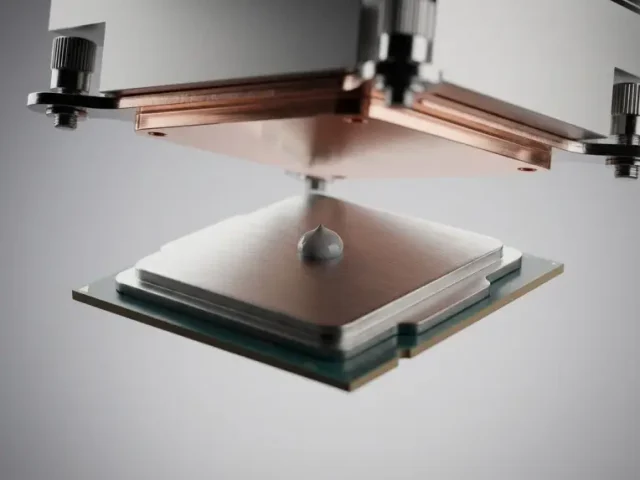

Il composto termico liquido si riferisce a uno stile di metallo liquido materiale di interfaccia termica. Si applica tra una superficie calda del dispositivo e una superficie di contatto più fredda. Riduce la resistenza termica interfacciale. Spesso il termine viene usato in modo intercambiabile con "metallo liquido". Il significato pratico è lo stesso. È un TIM in lega metallica. Rimane liquido alle condizioni operative. Forma una linea di legame molto sottile se steso e fissato correttamente. Questa definizione si limita alle interfacce termiche di CPU e GPU. Non copre i fluidi termovettori per uso generico.

Un materiale di interfaccia termica sposta l'aria isolante. Si adatta alle microscopiche rugosità superficiali tra due solidi. Persino un dissipatore di calore lucidato e una piastra fredda presentano micro-asperità. L'aria intrappolata in questi vuoti blocca il flusso di calore. Un composto simile al metallo liquido bagna la superficie. Forma una pellicola sottile e continua. Questo riduce il collo di bottiglia termico sul piano di contatto. Funziona quando tutto il resto è adeguato.

La pasta termica tradizionale è una classe TIM diversa. Alcuni lettori cercano persino "“pasta termica”"quando si riferisce alla pasta termica standard, quindi tieni presente le differenze di profilo di rischio. Ha un profilo di rischio diverso. La pasta utilizza particelle di riempimento conduttive. Sono sospese in un legante non metallico. Composto termico siliconico È una variante comune di pasta termica che utilizza un supporto in silicone, che mantiene la flessibilità applicativa e un'ampia compatibilità. Questo rende l'applicazione più flessibile. Il rischio di fuoriuscite è basso. La pasta termica liquida cambia il compromesso. Introduce conduttività elettrica. Aggiunge vincoli di compatibilità con i materiali. Questi non esistono per la maggior parte delle paste convenzionali.

I pad termici e i fogli a cambiamento di fase sono correlati a questo argomento. Non trattateli come composti termici liquidi. I pad riempiono gli spazi vuoti. Gestiscono l'accumulo di tolleranze. La pressione di contatto è inferiore. Le superfici non sono parallele. I materiali a cambiamento di fase si comportano come "semiliquidi" sotto l'azione del calore. Non sono composti di metallo liquido. Valutateli in base ai loro criteri di accettazione.

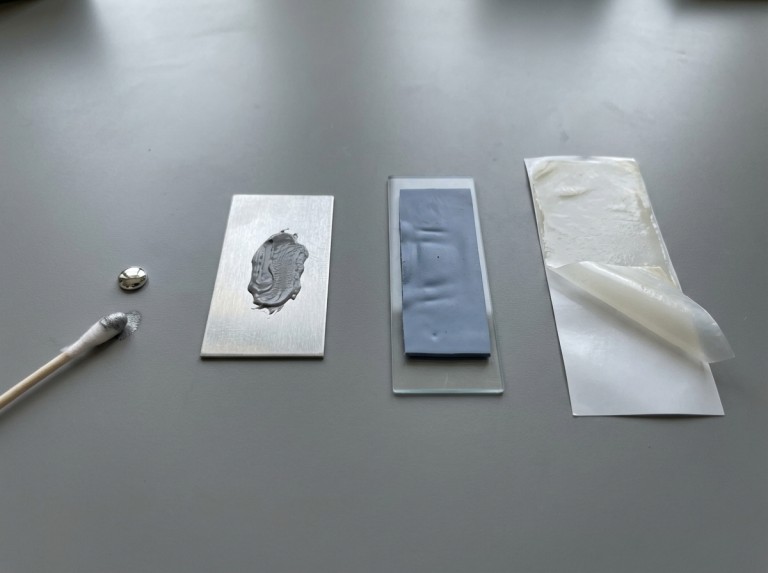

Istantanea di confronto per le decisioni sull'interfaccia

Classe di materiale di interfaccia	Caso d'uso tipico all'interfaccia	Vantaggio chiave	Rischio primario che deve essere verificato
Composto termico liquido (TIM in stile metallo liquido)	Superfici di contatto piatte ad alta pressione (CPU IHS su piastra fredda o configurazioni di stampo diretto controllate)	Linea di legame molto sottile e forte potenziale di bagnatura	Conduttività elettrica e compatibilità dei materiali
Pasta termica (particelle nel legante TIM)	Interfacce CPU/GPU tradizionali con normali aspettative di montaggio e manutenzione	Manipolazione sicura e ampia compatibilità	La stabilità a lungo termine dipende dai cicli operativi e dal montaggio
Cuscinetto termico (riempitivo elastomerico)	Fessure più grandi, superfici irregolari, accumulo di tolleranze, pressione inferiore	Colma le lacune in modo affidabile	Maggiore resistenza termica rispetto alle interfacce di linea a legame sottile
Foglio di cambiamento di fase (PCM)	Interfacce piatte dove la manipolazione pulita e la ripetibilità sono importanti	Comportamento di applicazione e migrazione più controllato	Richiede condizioni di attivazione e montaggio corrette

Idee sbagliate che portano a un uso improprio e a rischi

Il composto termoconduttivo liquido fallisce più spesso quando viene trattato come "uguale alla pasta, solo migliore". Questo non vale per la sicurezza elettrica o la compatibilità dei materiali. Alcuni utenti presumono che qualsiasi TIM funzioni con le stesse caratteristiche. Un composto in stile metallo liquido si comporta diversamente ai bordi. Agisce diversamente attorno ai componenti. Se la progettazione del sistema non controlla i percorsi di dispersione, il rischio aumenta più rapidamente dei benefici.

Un secondo equivoco è che una conduttività più elevata sia indice di temperature reali migliori. Le prestazioni dell'interfaccia dipendono dalle condizioni della superficie. Si basano sulla forza di serraggio. La planarità è importante. L'area di contatto conta. Il punto più caldo deve essere limitato dall'interfaccia. Un TIM migliore non può risolvere un problema di dissipazione sottodimensionato. Non può correggere un montaggio non uniforme. Non può correggere un design del dissipatore di calore che concentra i punti caldi lontano dal piano di contatto.

Un terzo equivoco è che una base del dissipatore "dall'aspetto metallico" sia compatibile. Molti dissipatori utilizzano materiali o rivestimenti di base diversi. I composti in metallo liquido possono reagire con alcuni metalli. È necessario verificare la compatibilità in base alle specifiche del produttore. Utilizzare metodi di identificazione dei materiali controllati. Non affidarsi esclusivamente all'ispezione visiva.

Principali tipi di composti termici liquidi

I prodotti termocomposti liquidi si dividono in metallo liquido a base di gallio e varianti non a base di gallio. Questi sono commercializzati come TIM "liquidi". Il metallo liquido a base di gallio è comune in contesti di appassionati e riparazioni. Bagna i metalli di interfaccia comuni nelle giuste condizioni. Forma una sottile linea di legame. La caratteristica distintiva è il comportamento di bagnatura metallica. Include la conduttività elettrica.

Si sta prendendo in considerazione il metallo liquido a base di gallio per i dissipatori di calore della CPU. È adatto ad applicazioni direct-die controllate in cui l'interfaccia rappresenta un noto collo di bottiglia. L'uso più comune è tra un dissipatore di calore integrato nella CPU (IHS) e una piastra di raffreddamento compatibile o una base di dissipazione. Esiste anche l'uso direct-die per GPU. Richiede barriere di sicurezza più rigide. I componenti SMD nelle vicinanze sono esposti. Il margine di dispersione è inferiore.

I composti termici "liquidi" non contenenti gallio si posizionano come alternative più semplici o sicure. Richiedono comunque verifiche. Alcuni riducono determinati problemi di compatibilità. La decisione fondamentale si basa sulle condizioni di interfaccia e sui controlli di sicurezza. Non affidatevi al linguaggio di marketing. Se un prodotto è elettricamente conduttivo, trattatelo come materiale conduttivo in prossimità di componenti sotto tensione.

I prodotti TIM ibridi "simili a liquidi" vengono confusi con i composti termici liquidi nei risultati di ricerca. Alcuni sono paste pompabili o composti a bassa viscosità. Si comportano più come una pasta che come un metallo liquido. Queste possono essere scelte valide. Classificateli in base ai rischi effettivi e ai criteri di accettazione. Evitate un'etichetta generica "liquido".

Decidere l'adeguatezza dell'hardware e del carico di lavoro

La pasta termoconduttiva liquida è adatta solo se si controlla l'interfaccia. Il resto dello stack di raffreddamento deve essere adeguato. Questa decisione inizia con il tipo di interfaccia. Una CPU con un IHS presenta un profilo di rischio diverso rispetto a un die GPU nudo. Dipende dalla tolleranza all'applicazione accurata. Richiede una nuova verifica rispetto alla pasta standard.

Per una CPU desktop con IHS, il composto termico liquido è un'opzione ragionevole. Verificare la compatibilità del materiale di base del dissipatore. Assicurarsi che il supporto sia meccanicamente stabile. L'IHS crea una superficie di contatto più ampia e piatta. Riduce la possibilità che un piccolo difetto sul bordo si trasformi in una fuoriuscita catastrofica. È comunque necessaria un'applicazione controllata. La geometria è più flessibile rispetto al lavoro diretto su matrice.

Per i die GPU nudi e le CPU con delidding, il composto termico liquido è una decisione più rischiosa. I componenti esposti si trovano vicino al piano di interfaccia. Un singolo percorso di migrazione può raggiungere SMD o tracce. Il processo di montaggio del dissipatore può spalmare il materiale dove non dovrebbe andare. Queste configurazioni non sono sbagliate. Richiedono controlli più rigorosi di mascheramento e isolamento.

La pasta termica è la scelta più sicura quando si esegue la manutenzione del sistema in modo occasionale. È adatta quando si trasporta spesso o si fa manutenzione da più persone. La pasta è preferibile quando il materiale di base del dissipatore è incerto. Funziona quando il montaggio non è uniforme. È adatta quando il rischio di rilavorazione è inaccettabile. In molte build, sostituire la pasta degradata o applicata male con una pasta di alta qualità. Risolvere i problemi di contatto. Questo fornisce i vantaggi più ottenibili.

I cuscinetti o i materiali a cambiamento di fase sono più adatti quando è necessario uno spessore controllato. Si adattano a montaggi ripetuti o tolleranze con piccole discrepanze geometriche. Riducono il rischio di manipolazione. Migliorano la ripetibilità nei flussi di lavoro di assistenza. La scelta corretta dipende da ciò che si verifica. Si basa sulle modalità di guasto che si prevengono.

Verifica della compatibilità del dissipatore di calore e delle barriere di sicurezza

La compatibilità con il dissipatore di calore e l'isolamento elettrico sono prerequisiti per l'utilizzo del composto termoconduttivo liquido. Guasti comuni derivano dall'incompatibilità del materiale di base del dissipatore di calore. Questi guasti si verificano quando il materiale conduttivo raggiunge componenti alimentati. Considerate la compatibilità come una barriera. Superatela prima di aprire il prodotto.

Inizia con il materiale di base del dissipatore. Controlla qualsiasi rivestimento superficiale a contatto con il composto. Verifica la compatibilità consultando la documentazione del produttore, se possibile. Se la documentazione non è disponibile, metti in pausa il progetto. Scegli una classe TIM più sicura. Non tirare a indovinare. Lo svantaggio è il rischio di danni all'hardware.

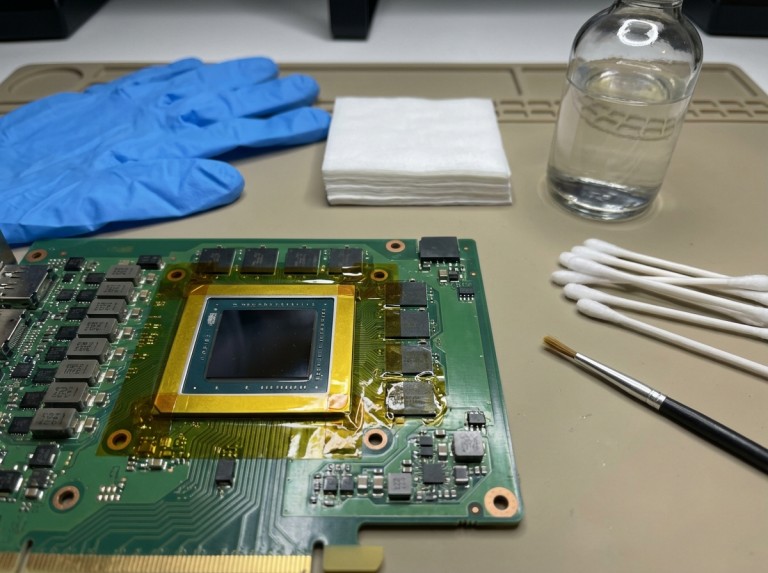

Pianificare le barriere di sicurezza elettrica in base alle aree esposte in prossimità dell'interfaccia. Un'installazione IHS di una CPU presenta meno circuiti esposti rispetto a un die GPU nudo. Un'applicazione direct-die richiede protezione per i componenti SMD e le tracce nelle vicinanze. Utilizzare metodi di isolamento adatti all'ambiente e alla durata di vita. Verificare l'adesione e la copertura prima dell'assemblaggio.

I controlli di manipolazione sono importanti. Il metallo liquido può colare e migrare se trattato come una pasta. Mantenere l'area di lavoro stabile, pulita e ben illuminata. Pianificare come erogare, distribuire e pulire. Evitare di incrociare gli strumenti tra le superfici. Un flusso di lavoro controllato è un sistema di sicurezza.

Metodo di applicazione e criteri di accettazione

Una linea di incollaggio stabile con pasta termoconduttiva liquida necessita di un film sottile e continuo. Bagna le superfici desiderate. Non lascia materiale in eccesso ai bordi. Molti guasti derivano da una bagnatura incompleta. Sono causati da contaminazione o fuoriuscita incontrollata. Definire i criteri di accettazione prima dell'applicazione. Non è possibile giudicare la qualità dopo un assemblaggio disordinato.

La preparazione della superficie è la prima cosa da fare. Pulire le superfici di contatto da vecchi residui di TIM, oli e detriti. La pulizia controlla la variabile. La contaminazione impedisce la bagnatura. Crea punti caldi localizzati che sembrano problemi di raffreddamento.

Erogare e stendere per controllare la copertura, non il volume. Una piccola quantità iniziale è più facile da gestire rispetto a un eccesso. I composti tipo metallo liquido resistono inizialmente alla bagnatura. La stesura richiede ripetute e delicate passate per ottenere una pellicola uniforme.

Montare in modo da ridurre al minimo lo spostamento laterale. Questo potrebbe spingere il materiale verso l'esterno. Dopo il montaggio, verificare prima la stabilità. Non inseguire un calo di temperatura specifico. Se il comportamento della temperatura è irregolare, supporre un problema di contatto o di copertura. Verificare.

Definisci in anticipo i trigger di ricontrollo. Fai attenzione ad aumenti di temperatura imprevisti. Annota i nuovi comportamenti di throttling. Controlla le modifiche dopo il trasporto. Queste verifiche sono rapide. Il composto termoconduttivo liquido non viene "impostato e dimenticato" in ogni build. Questo vale anche in caso di vibrazioni o di frequenti smontaggi.

Articolo di accettazione	Come si presenta "pass"	Come si manifesta il “fallimento”	Prima azione correttiva da verificare
Pulizia della superficie	Nessun residuo visibile, nessuna macchia oleosa, aspetto superficiale uniforme	Strisce, macchie, anelli residui del precedente TIM	Pulire nuovamente e ricontrollare con salviette/strumenti nuovi
Continuità della copertura	Pellicola sottile e continua attraverso la zona di contatto prevista	Zone nude, formazione di perline, bagnatura irregolare	Ridistribuire con piccoli passaggi controllati
Controllo dei bordi	Nessun eccesso evidente di pozzanghera vicino ai bordi	Pozzanghere, striature che si estendono verso l'esterno	Rimuovere l'eccesso e riapplicare una quantità minore
Stabilità del supporto	Sedili più freschi in modo uniforme con un modello di coppia di montaggio costante	Cambiamenti più freddi, serraggio irregolare, riposizionamento ripetuto	Rimontare e confermare le ipotesi sul modello di contatto
Comportamento post-montaggio	Temperature stabili in condizioni di carico ripetibili	Temperature peggiori o grandi oscillazioni con lo stesso carico	Controllare il contatto, la copertura e il supporto prima di dare la colpa al radiatore

Prevenire gli errori e risolvere i problemi di temperatura

Temperature anomale dopo l'applicazione indicano un problema di processo. Non indicano una limitazione hardware. Evitare ripetute rilavorazioni. Identificare la probabile causa del guasto. Verificarla in ordine. Non modificare le impostazioni in modo casuale. Evitare di sostituire i dispositivi di raffreddamento. Questo maschera la vera causa.

Un'applicazione eccessiva crea il rischio di schiacciamento. Peggiora i risultati spingendo il materiale verso le aree sensibili. Un eccesso di materiale rende più difficile controllare lo spessore del film. Il refrigeratore si deposita sull'eccesso invece di distribuirsi uniformemente. Se si sospetta un eccesso, interrompere l'applicazione. Rilavorare l'interfaccia con un'applicazione più piccola. Non "lasciare che si depositi".“

Una bagnatura non uniforme o un contatto insufficiente si traducono in temperature peggiori rispetto alla pasta. Causano fluttuazioni significative. Spesso la contaminazione è la causa. Una distribuzione incompleta o una pressione di montaggio non uniforme contribuiscono a questo fenomeno. Ricontrollare prima la preparazione della superficie e il metodo di distribuzione. Non dare per scontato che il composto sia difettoso.

I problemi di compatibilità si manifestano come alterazioni superficiali visibili. Mostrano una qualità di contatto degradata o una deriva a lungo termine. Se si notano segni di problemi di compatibilità, interrompere l'uso. Ritornare a un TIM compatibile e non conduttivo. Continuare a utilizzare il TIM aumenta il rischio senza prestazioni stabili.

Sequenza di risoluzione dei problemi per evitare errori

Verifica che il metodo di prova sia coerente, includendo lo stesso carico di lavoro, lo stesso comportamento della ventola e le stesse condizioni ambientali.
Verificare la stabilità del supporto e la sua sede prima di modificare qualsiasi ipotesi TIM.
Verificare la continuità della copertura e il controllo dei bordi ispezionando l'interfaccia se i sintomi persistono.
Prevenire il rischio di ripetute fuoriuscite migliorando la mascheratura e la disciplina degli strumenti prima di riapplicarli.
Se non è possibile controllare con sicurezza la compatibilità o la sicurezza, decidere di tornare a incollare o a un TIM alternativo.

Conclusione

La pasta termica liquida è una scelta TIM ad alto rischio. Richiede un elevato controllo. È giustificata solo quando l'interfaccia rappresenta un collo di bottiglia verificato. Devono essere soddisfatti i requisiti di sicurezza. Guidare la decisione in base al tipo di interfaccia. Verificare la compatibilità della base del dissipatore. Implementare barriere elettriche e criteri di accettazione. Quando le condizioni non sono soddisfatte, utilizzare una pasta termica ben applicata. Scegliere una TIM alternativa per un raffreddamento affidabile.

In Trumonytechs, trattiamo il composto termico liquido come una variabile ingegneristica controllata. Non si tratta di un aggiornamento universale. Definiamo i vincoli di interfaccia. Verifichiamo la compatibilità. Adottiamo controlli di superamento/fallimento. Questo riduce il rischio di guasto. Migliora la stabilità termica dove l'interfaccia è importante. Se non è possibile verificare le condizioni, scegliamo il percorso TIM più sicuro. Ottimizzare prima il resto dello stack di raffreddamento.

FAQ

Il composto termico liquido è la stessa cosa del metallo liquido?

Composto termoconduttivo liquido è un termine generico. Molti lettori intendono un TIM in stile metallo liquido. Ha un comportamento di bagnatura metallico e una buona conduttività elettrica. Trattare qualsiasi prodotto commercializzato come "metallo liquido" come elettricamente conduttivo. Verificare il contrario. Se conduttivo, applicarlo con controlli di isolamento e compatibilità. Non utilizzare paste termoconduttive.

Il composto termico liquido può essere utilizzato con i dissipatori di calore in alluminio?

Non utilizzare pasta termoconduttiva liquida con una base del dissipatore in alluminio. Verificare la compatibilità esplicitamente tramite documentazione affidabile. La compatibilità dei materiali è un principio di validità generale. Lo svantaggio è il danneggiamento fisico e l'instabilità del contatto. Se non è possibile confermare il materiale del dissipatore, utilizzare una pasta termoconduttiva convenzionale. Scegliere un altro formato TIM con una compatibilità più sicura.

È necessario applicare il composto termico liquido su entrambe le superfici?

Applicare uno strato sottile e controllato su entrambe le superfici di contatto. Questo aiuta a stabilire un contatto immediato e continuo. Il metodo dipende dalla geometria dell'interfaccia e dalla capacità di controllare la fuoriuscita. Garantire una bagnatura continua su tutta l'area di contatto. Ridurre al minimo l'eccesso di materiale sui bordi. Se l'applicazione su entrambe le superfici aumenta il rischio di fuoriuscita, dare priorità al controllo dei bordi rispetto alla simmetria.

Come si può confermare una "copertura sufficiente" senza esagerare?

Una copertura sufficiente significa uno strato sottile e continuo su tutta la zona di contatto. Non si tratta di uno strato spesso. Verificare che non vi siano zone scoperte, gocce o pozze vicino ai bordi prima dell'applicazione. Se la copertura non è uniforme, ridistribuire con piccole passate controllate. Non aggiungere una seconda dose abbondante.

Cosa si deve fare se le temperature peggiorano dopo l'applicazione del composto termico liquido?

Temperature inferiori indicano un contatto insufficiente. Mostrano una bagnatura incompleta, contaminazione o un montaggio non uniforme. Questo non è un difetto del materiale. Verificare prima la consistenza del test. Quindi controllare la sede del supporto e la copertura dell'interfaccia. Se non si riesce a stabilizzare senza aumentare il rischio di fuoriuscita, passare a un TIM più sicuro. Risolvere prima i problemi meccanici o di flusso d'aria.
