Vloeistofkoelplaten en traditionele luchtkoeling vervullen beide de taak om cellen binnen een veilig temperatuurbereik te houden, maar ze verschillen zodra de warmtebelasting, de C-waarde en de verpakkingsdichtheid toenemen. Luchtkoeling blijft een verdedigbare optie voor energiezuinige, kostenbewuste accupakketten. Een vloeistofkoelplaat neemt het over wanneer een accupakket een nauwe temperatuurspreiding tussen de cellen moet behouden tijdens snel laden of langdurig ontladen. Deze vergelijking is geschreven voor thermische en productingenieurs die een koelarchitectuur kiezen voor elektrische voertuigen en energieopslagsystemen, en richt zich op het ontwerp van het accupakket zelf, in plaats van onderdompeling of directe koeling met koelmiddel. Thermisch ontwerp op dit niveau is sleutel tot de prestaties van EV's en datacenters, De keuze tussen luchtkoeling en een koelplaat is dus een technische beslissing die afhangt van de gebruiksduur van het accupakket, en niet van een standaardinstelling.
Waar luchtkoeling in een accupakket effectief is — en waar het ophoudt
Luchtkoeling is populair vanwege de lage kosten en eenvoud, niet vanwege het vermogen om warmte af te voeren. Een ventilator blaast lucht over koelribben of tussen de cellen, waardoor de warmte via de behuizing wordt afgevoerd. Er is geen koelvloeistof die kan lekken, geen pomp die van stroom moet worden voorzien en de materiaalkosten blijven laag. Voor accu's met een lage C-rate, back-upopslag die niet snel ontlaadt of toepassingen waarbij thermische belasting niet zo belangrijk is, is geforceerde luchtkoeling vaak de juiste en tevens de lichtste oplossing.
Het plafond wordt zichtbaar wanneer de warmteflux toeneemt. Lucht voert slechts een bescheiden hoeveelheid warmte af in vergelijking met een vloeistofinterface. Technische bronnen uit de industrie schatten de praktische warmteafvoer aan de luchtzijde ongeveer een orde van grootte lager dan wat een vloeistofkoelplaat op hetzelfde oppervlak kan bereiken, hoewel het exacte verschil afhangt van de stroomsnelheid, het ontwerp van de koelvinnen en de inlaattemperatuur. Luchtgekoelde systemen hebben ook ruimte nodig voor de luchtstroom, wat de volumetrische energiedichtheid verlaagt, en hun capaciteit neemt af naarmate de omgevingstemperatuur stijgt.
Een accupakket dat de thermische test bij een omgevingstemperatuur van 25 °C doorstaat, kan bij een snelle laadbeurt bij een hogere omgevingstemperatuur alsnog de beoogde resultaten niet behalen. De koelcapaciteit van de geforceerde lucht neemt af naarmate de temperatuur van de inlaatlucht stijgt, en de ventilatorsnelheid wordt beperkt door geluidsoverlast en stroomverbruik. De belangrijkste validatiestap is het uitvoeren van de C-rate bij de slechtst mogelijke omgevingstemperatuur in plaats van de nominale omstandigheden, omdat het bij die omstandigheden het moeilijkst is om de cel-tot-cel-uniformiteit te behouden.

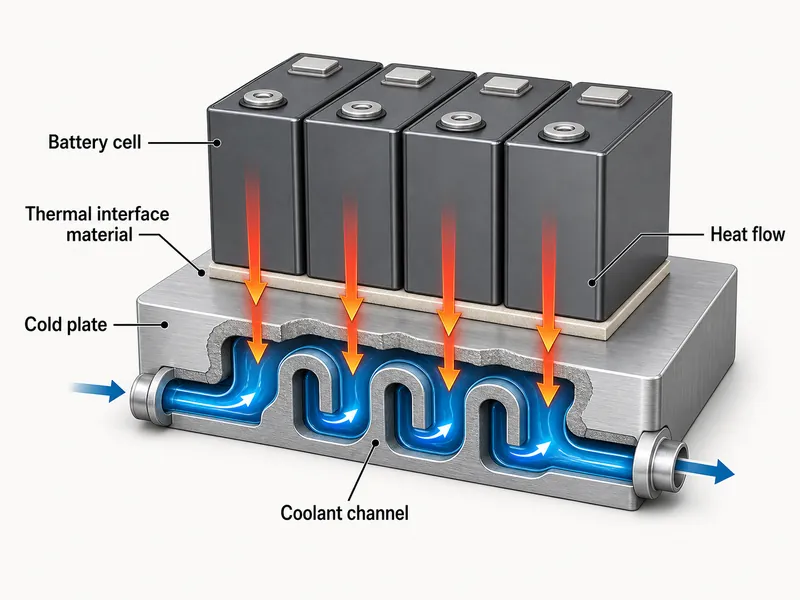

Hoe een vloeistofkoelplaat warmte van de cellen afvoert
Een vloeistofkoelplaat voert warmte af door deze te geleiden naar een koelvloeistof die door interne kanalen stroomt die tegen de cellen of de modulewand zijn gedrukt. Hierdoor kan een vloeistofkoelplaat een veel hogere warmteflux verwerken dan lucht. De koelvloeistof, meestal een mengsel van water en glycol, heeft een veel hogere warmteoverdrachtscoëfficiënt dan lucht, waardoor de warmte sneller wordt afgevoerd en het accupakket compacter kan werken zonder grote koelvinnen. Aluminium is het meest gebruikte materiaal voor koelplaten omdat de thermische geleidbaarheid ervan, afhankelijk van de legering en de hardingsgraad, tussen de 150 en 250 W/(m·K) ligt, wat zorgt voor een pad met lage weerstand van de cel naar de koelvloeistof.
Een koelplaat is geen warmteafvoer, en de verschil tussen een heatsink en een cold plate Dit zijn belangrijke factoren bij de keuze: een koelplaat voert warmte af naar de lucht bij het component, terwijl een koelplaat de warmte in een vloeistof afvoert naar een andere locatie. Dankzij deze scheiding kunnen vloeistofsystemen de oppervlaktetemperatuur gelijkmatig houden over een grote module en de warmteafvoer loskoppelen van de krappe ruimte rond de cellen.
De kanaalindeling in de plaat bepaalt de afweging tussen koeling en pompvermogen. Serpentinekanalen zorgen voor een hoge koelvloeistofsnelheid en sterke koeling, maar verhogen het drukverlies, terwijl kanalen met meerdere kanalen de stroming gelijkmatiger verdelen, wat resulteert in een lager drukverlies en een kleiner temperatuurverschil. microkanaal koelplaat Het vergroot het warmteoverdrachtsoppervlak verder, hoewel de drukval afhangt van de kanaalgrootte, het aantal parallelle paden, de lengte en de stroomsnelheid, waardoor deze niet inherent laag is. Trumonytechs levert vloeibare koelplaten en bijpassende thermische interface-materialen voor accupakketten. Welke kanaalindeling het beste bij een bepaalde module past, hangt af van de warmtekaart en de stroombalans.
De beslissingsvariabelen: Koelplaat versus luchtkoeling
De keuze hangt af van een beperkt aantal variabelen: warmteafvoerdichtheid, uniformiteit tussen de cellen, pompvermogen, behuizing en onderhoudsrisico. Het is geen algemene bewering dat vloeistofkoeling altijd beter is. De veelgemaakte fout is om vloeistofkoeling als vuistregel te hanteren; vloeistofkoeling is alleen geschikt wanneer de gebruiksduur dit vereist, maar brengt extra kosten en een lekrisico met zich mee wanneer dit niet het geval is. De onderstaande tabel geeft de factoren weer die de architectuur bepalen.
| Beslissingsvariabele | Traditionele luchtkoeling | Vloeistofkoelplaat |
|---|---|---|
| Warmteafvoerdichtheid | Lager; geschikt voor een bescheiden warmteflux. | Hoger; geschikt voor hoge warmteflux door snel laden / snel ontladen |
| Uniformiteit van cel tot cel | Grotere spreiding, drijft mee met de omgevingslucht. | Nauwkeuriger, doorgaans gericht op een temperatuur van ≤3 °C bij normaal gebruik. |
| Parasitaire energie bij dezelfde temperatuur | Hoger ventilatorvermogen; vaak meer energieverbruik voor dezelfde gemiddelde temperatuur. | Lagere stand voor gelijkwaardige regeling; pompvermogen schaalt met de doorstroming. |
| Verpakking / energiedichtheid | Luchtstroompaden verminderen de volumetrische dichtheid. | Compact; geen grote vinnen of luchtkanalen. |
| Onderhoud en storingsmodus | Stofverwijdering; geen lekkagepad | Regelmatige controle van koelvloeistof/afdichtingen; lekkage is een belangrijke extra oorzaak van storingen. |
| Optimale belasting | Lage C-rate, kostenbewust, vergevingsgezind | Snel opladen, hoog continu vermogen, hoge uniformiteit |
Temperatuuruniformiteit is waar de twee systemen het meest van elkaar verschillen wat betreft de levensduur van de cellen. Het is een veelgenoemd doel om de cellen binnen een temperatuurbereik van ongeveer 25-40 °C te houden en het temperatuurverschil tussen de cellen te beperken tot maximaal 3 °C, omdat ongelijke temperaturen de cellen ongelijkmatig verouderen en de levensduur van het accupakket verkorten. Vloeistofgekoelde platen behouden dit temperatuurverschil consistenter dan geforceerde luchtkoeling, vooral bij grote prismatische modules. Het bereiken van dezelfde gemiddelde temperatuur met luchtkoeling kost doorgaans twee tot drie keer zoveel koelenergie als met een vloeistofkoelsysteem, volgens diverse bronnen in de industrie, hoewel het verschil kleiner wordt bij lichte belasting.
De afwegingen met betrekking tot vloeistoffen zijn reëel en moeten in de beslissing worden meegenomen. Het pompvermogen neemt ruwweg toe met de doorstroming, dus het nastreven van een lagere celtemperatuur door de doorstroming te verhogen, leidt tot extra belasting en drukverlies. Ook de wijze waarop een storing kan optreden verandert: een lek kan koelvloeistof in de buurt van actieve cellen brengen. Daarom worden koelplaten getest op druk en lekkage, en daarom hebben afgedichte, indirecte ontwerpen de voorkeur boven elk ontwerp dat direct contact riskeert.
Het afstemmen van de koelplaat op het celformaat en de interface
De prestaties van een koelplaat zijn afhankelijk van de interface met de cellen. Daarom bepalen het celformaat en het materiaal van de thermische interface de resultaten in de praktijk vaak meer dan het plaatpatroon. Cilindrische, prismatische en pouch-cellen hebben verschillende contactgeometrieën: prismatische en pouch-modules sluiten aan op een vlak plaatoppervlak, terwijl cilindrische arrays een gebogen plaat of een interface nodig hebben die de openingen opvult om de celwanden te bereiken. De architectuur van de plaat moet het celformaat volgen, niet andersom.
Het thermische interface-materiaal dicht de opening die de mechanische onderdelen achterlaten, en het is de weerstand die ingenieurs het vaakst onderschatten. Een niet-gevulde luchtspleet of een slecht passende pad verhoogt de thermische weerstand tussen cel en koelvloeistof aanzienlijk en kan een verder goede plaat onbruikbaar maken. De keuze van het interface-materiaal hangt af van de grootte en tolerantie van de spleet, de vlakheid van de plaat, de belasting van de cellen tijdens de montage en of het proces een uithardende spleetvuller of een voorgevormde pad voor geautomatiseerde assemblage vereist. In dit traject van cel naar koelvloeistof vormen de plaat en het interface-materiaal een paar, en de Trumonytechs-productfamilie omvat zowel de koelplaat als het bijpassende thermische interface-materiaal.
Er is een belangrijke kanttekening te plaatsen: deze vergelijking betreft indirecte koeling op pakketniveau, niet onderdompelings- of koelsystemen waarbij vloeistof rechtstreeks in contact komt met de cel, die hun eigen diëlektrische en afdichtingsregels hebben. Bij indirecte koeling zijn de belangrijkste factoren het ontwerp van de plaatkanalen, het interfacemateriaal en de koelvloeistofstroom, gevalideerd aan de hand van de werkelijke warmteverdeling van de module in plaats van een nominale specificatie.
Wanneer elke koelmethode geschikt is
Kies luchtkoeling voor accupakketten met een lage C-rate, kostenbesparing en een lage thermische belasting, en kies voor een vloeistofkoelplaat wanneer snelladen, een hoog continu vermogen, een hoge uniformiteit of gebruik in een warm klimaat vereist zijn. Deze eenvoudige keuze lost de meeste problemen op nog voordat de kosten een rol gaan spelen. Een energieopslagsysteem in een stad dat langzaam laadt en ontlaadt in een mild klimaat, rechtvaardigt mogelijk nooit een pompsysteem; een snelladend accupakket voor elektrische voertuigen of een opslagrack met hoge dichtheid meestal wel.
Een vloeistofsysteem brengt hogere aanschafkosten met zich mee voor de platen, pomp, koelvloeistof en verdeelstukken, maar het lagere energieverbruik en de stabielere celtemperatuur kunnen gedurende de levensduur van het accupakket een voordeel opleveren. De kosten vormen daarom een belangrijkere factor in de prijsontwikkeling dan in de totale kosten. Variabelen die deze balans beïnvloeden zijn de C-rate, extreme omgevingsomstandigheden, de duty cycle en de mate van uniformiteit die de toepassing vereist.
Het klimaat is vaak doorslaggevend. Luchtkoeling verliest bruikbare temperatuurmarge naarmate de inlaatlucht warmer wordt, en het gedrag bij koud weer volgt de omgevingstemperatuur. Een breed of warm werkingsgebied beperkt dus wat geforceerde luchtkoeling kan vasthouden. Een gesloten vloeistofcircuit behoudt zijn koelcapaciteit over een breder omgevingsbereik en kan worden geïntegreerd met accuverwarming voor koude starts. Daarom wordt bij warme of zeer warme toepassingen vaak voor vloeistofkoeling gekozen.
Conclusie
De vraag is niet welke technologie beter is, maar waar de ene technologie ophoudt te passen. Luchtkoeling is geschikt voor accupakketten met een lage C-rate, kostenbewuste toepassingen en een mild klimaat; een vloeistofkoelplaat is de juiste keuze zodra snelladen, een hoog continu vermogen, een strakke cel-tot-cel-doelstelling of een breed omgevingsbereik in de specificaties worden opgenomen. Stel eerst de duty cycle en de uniformiteitsdoelstelling vast, en laat vervolgens de warmteflux, het pompvermogen en het celformaat de rest bepalen. Dat zijn de variabelen die een koelplaat die de test doorstaat onderscheiden van een koelplaat die de temperatuur in bedrijf houdt. Wanneer een accupakket vloeistofkoeling nodig heeft, kan Trumonytechs de koelplaten en thermische interfacematerialen afstemmen op de warmteverdeling en het celformaat van de module.; contact opnemen met ons bedrijf om de doorstroming, drukval en interface-opening te valideren ten opzichte van uw worst-case C-rate en omgevingstemperatuur.
FAQ
Heb ik een koelplaat voor vloeistoffen nodig als mijn rugzak alleen lage C-waarden registreert?
Meestal niet — bij accu's met een lage C-waarde en een lage kostprijs in milde klimaten is geforceerde luchtkoeling nog steeds zinvol. Luchtkoeling vermijdt de pomp, koelvloeistof en lekkagemogelijkheden, en de lagere warmteafvoercapaciteit is voldoende wanneer de eisen aan warmteflux en gelijkmatigheid bescheiden zijn. Heroverweeg de optie alleen als de accu later snel moet worden opgeladen of in een omgeving met hoge temperaturen moet werken.
Welk temperatuurverschil tussen cellen moet een koelplaat kunnen weerstaan?
Een temperatuurverschil van ongeveer ≤3 °C bij normaal gebruik wordt over het algemeen als streefwaarde beschouwd, waarbij de cellen binnen een temperatuurbereik van ruwweg 25–40 °C worden gehouden. Ongelijkmatige temperatuur zorgt voor ongelijkmatige veroudering van de cellen en verkort de levensduur van het accupakket. Daarom is uniformiteit, en niet alleen de piektemperatuur, bepalend voor het ontwerp van de koelplaat en de keuze van de kanaalindeling.
Hoeveel duurder is vloeistofkoeling vergeleken met luchtkoeling?
Vloeistofaccu's zijn in eerste instantie duurder vanwege de platen, pomp, koelvloeistof en verdeelstukken, maar het lagere energieverbruik en de stabielere celtemperatuur kunnen dit deels compenseren gedurende de levensduur van het accupakket. De C-waarde, het klimaat en de gebruiksduur bepalen de uiteindelijke balans, waardoor het verschil het kleinst is wanneer het accupakket zwaar belast wordt of een hoge temperatuur bereikt.
Wat is het grootste risico van de overstap van een luchtkoelplaat naar een vloeistofkoelplaat?
Lekkage is een belangrijk bijkomend risico, omdat koelvloeistof in de buurt van onder spanning staande cellen kortsluiting kan veroorzaken. Indirecte koelplaten worden getest op druk en lekkage en afgedicht om vloeistof uit de buurt van onder spanning staande aansluitingen te houden, waardoor de kans op direct contact kleiner wordt. Periodieke controles van de koelvloeistof en afdichtingen vervangen de stofreiniging die nodig is bij luchtkoelsystemen.
Kan luchtkoeling werken in een warm klimaat?
Luchtkoeling werkt in een warm klimaat alleen als de warmteoverdracht naar het accupakket laag is en het ontwerp is gevalideerd voor de meest ongunstige omgevingstemperatuur, niet voor de nominale temperatuur. De capaciteit van geforceerde luchtkoeling neemt af naarmate de inlaattemperatuur stijgt, dus een snelle laadbeurt bij hoge omgevingstemperaturen is de situatie die het meest waarschijnlijk de maximale capaciteit van luchtkoeling overschrijdt, waardoor een gesloten vloeistofkoelsysteem zijn marge behoudt.
Verder lezen
- Energiezuinige thermische en hydraulische prestatieanalyse van een vloeistofgekoeld lithium-ion-accupakket met serpentine-ontwerp. — Peer-reviewed onderzoek (Nature Scientific Reports). Ondersteunt de afweging tussen koelprestaties en drukverlies bij serpentinekanalen; van toepassing op het ontwerp van vloeistofkoelplaatstroomkanalen.
- Warmteafvoeranalyse en multi-objectieve optimalisatie van een vloeistofgekoeld plaatbatterijpakket met microkanalen — Open-access onderzoek (PMC/NIH). Ondersteunt de afweging bij het ontwerp van koelkanalen tussen temperatuuruniformiteit en drukval; van toepassing op de selectie van koelkanaalstromingskanalen.
