Waterkoelingsplaten (EV&ESS)

Trumonytechs EV/ESS waterkoelplaten

Trumonytechs waterkoelplatenook bekend als platen voor vloeistofkoelingworden voornamelijk gemaakt van aluminium met een hoge thermische geleidbaarheid. Ze worden voornamelijk gebruikt in koeloplossingen voor batterijpakketten. Het is een koelmethode die superieur is aan luchtkoeling. De warmte wordt overgedragen van de cel naar de tweefasige koelvloeistof. In combinatie met de interne kanaalcirculatie van de koude plaat zorgt dit voor een gelokaliseerde warmteafvoer van de cel. Het zorgt ook voor optimale laad- en ontlaadprestaties en verlengt de levensduur van de batterij.

ontwerpopties waterkoelplaten

Trumonytechs biedt een breed scala van op maat gemaakte waterkoelingsplaten. Ons professionele team selecteert het type plaat dat bij uw toepassing past. Ze zullen dit doen op basis van uw specifieke eisen. Gebruikelijke typen waterkoelingsplaten zijn serpentinebuizen, gestanste vloeistofkoelingsplaten en microkanaal vloeistofkoelingsplaten.

Micro Kanaal Koude Plaat-Waterkoelingsplaten (EV&ESS)
Microkanaal Koude Plaat
Slangbuis-vloeistofkoelplaten
Slangenbuis
ESS prismatisch batterijpak warmte tranfer stempelen vloeistof koeling plaat-water koelplaten
Gestempelde platen voor vloeistofkoeling

Elk koudeplaatontwerp heeft zijn voordelen. De Snake Tube is bijvoorbeeld compacter en vormt de kleinste microkanaalspoel. Hij bespaart ruimte en is lichter, waardoor hij ideaal is voor het koelen van cilindrische batterijpakken. Het levert ook uitstekende koelresultaten.

Cold Plate Types Microchannel Cold Plate Snake Tube Stamped Liquid Cooling Plates
Outline Envelope Dimensions 1020mm×800mm×53mm 230mm×90mm×45mm 1700mm×1200mm×35mm
Component Extruded Profiles + Quick Coonectors S-shaped Microchannel Tube+ Quick Connectors Stamping Runners+ Quick Connector
Material 3003 Aluminum Alloy 3003 Aluminum Alloy 3003 Alumiunum Alloy
Connection Method Brazing Brazing Brazing
Heat Flow Density Of Single Cell 7840w/m³ 3025w/m³ 9233w/m³
Temperature Difference Between Inlet And Outlet Liquid 2.5℃ 3.2℃ 3℃
Maximum Battery Cell Temperature 32℃ 36℃ 29℃
Customisation Options When The Heat Exchange Demand Is High, We Also Use Stamping + Fin Design

Het team van Trumonytechs heeft op professionele wijze het vloeistoftraject, de stromingsbalans, materiaalcompatibiliteit, vloeistofstabiliteit en temperatuuruniformiteit van de waterkoelplaat ontworpen en geoptimaliseerd voor verschillende accukoelsystemen. Ze hebben ook rekening gehouden met het gewicht en andere aspecten om het beste koelingseffect te bereiken. Als u speciale wensen hebt, kunt u natuurlijk online contact opnemen met onze technici voor hulp bij het ontwerp.

Batterij Koude Plaat Werkingsprincipe

Er wordt een aanzienlijke hoeveelheid warmte geproduceerd wanneer een batterijcel werkt. Als deze warmte niet efficiënt of tijdig wordt beheerd, kunnen de cellen extreem instabiel worden.

Onder dergelijke omstandigheden, vloeibare koeling iwordt meestal gebruikt om de stabiele werking van cellen te garanderen. Daarom worden vloeistofkoelplaten gebruikt. In de afbeelding hiernaast wordt de warmte van de cel stap voor stap overgedragen naar de waterkoelplaten. Dit is warmteoverdracht door vaste geleiding van hoge temperatuur naar lage temperatuur. Vervolgens circuleert het koelmiddel in de kanalen om de waterkoelplaat af te koelen.

Het technische team van Trumonytechs staat klaar om u te helpen in elke fase van het koelontwerp. Dit omvat het initiële ontwerp, virtuele tests en gedetailleerde analyses.

Vergelijking van de efficiëntie van batterijkoeling

Trumonytechs is gespecialiseerd in de professionele productie van accukoelplaten. Ons professioneel R&D-team heeft het ontwerp voor prismatisch geoptimaliseerd accu's. Ze hebben het aanzienlijk verbeterd.

De onderstaande vergelijkingstabel toont de maximumtemperatuur van de batterijcel, de temperatuur van de vloeistofuitlaat en de algehele temperatuur van de prismatische batterij.

We kunnen de warmteoverdrachtscapaciteit van de waterkoelplaat verhogen door de structuur van het stromingskanaal opnieuw te ontwerpen. We kunnen zowel het debiet als het warmteoverdrachtsgebied vergroten om aan hogere eisen voor warmteoverdracht te voldoen.

STRUCTUUR STROMINGSKANAAL WATERKOELPLATEN
STRUCTUUR STROMINGSKANAAL WATERKOELPLATEN
Maximumtemperatuur van Batterijcel (Nieuw Ontwerp) - Waterkoelplaat
Maximumtemperatuur van batterijcel (Nieuw ontwerp)
Maximumtemperatuur van batterijcel (Oud ontwerp) - Waterkoelplaat
Maximumtemperatuur van batterijcel (Oud ontwerp)
Vloeibare Temperatuur van de afzet (Nieuw Ontwerp)-Waterkoelplaat
De temperatuur van de afzetvloeistof (Nieuw ontwerp)
Vloeibare Temperatuur van de afzet (Oud Ontwerp)-Waterkoelplaat
De temperatuur van de afzetvloeistof (Oud ontwerp)
Prismatische batterijtemperatuur na verbetering - koelmaterialen
Prismatische batterijtemperatuur na verbetering
Temperatuur van prismatische batterij vóór verbetering - koelmaterialen
Prismatische batterijtemperatuur vóór verbetering

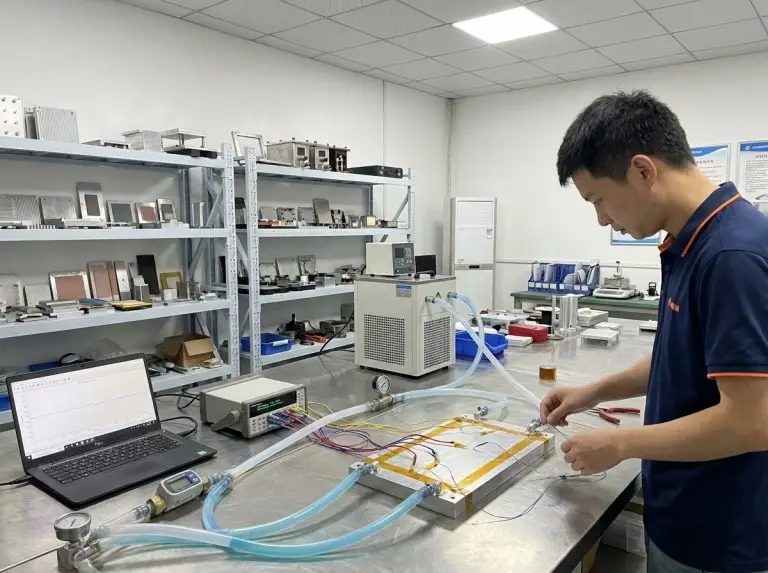

Ontwerp en analyse van koude platen

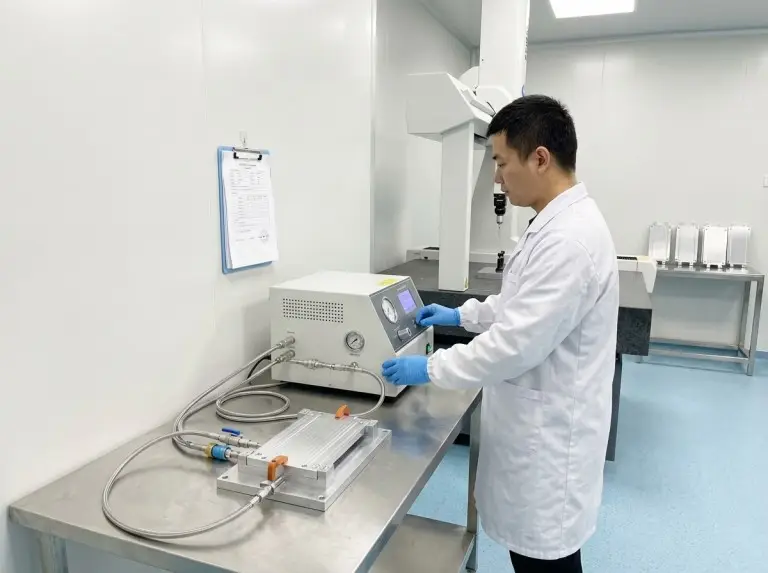

Bij het ontwerp en de productie van koude platen is het maximaliseren van de koelingsefficiëntie en de kosteneffectiviteit van het accupakket van het grootste belang. Het bereiken van het optimale ontwerp is ook cruciaal en vereist talrijke experimenten. Trumonytechs heeft uitgebreide ervaring in het ontwerpen van koude platen. Ze streven naar optimale thermische prestaties en tegelijkertijd naar minimale ontwerp- en productiekosten. Hieronder volgen enkele van de belangrijkste dimensies die we testen:

Trumonytechs voordelen

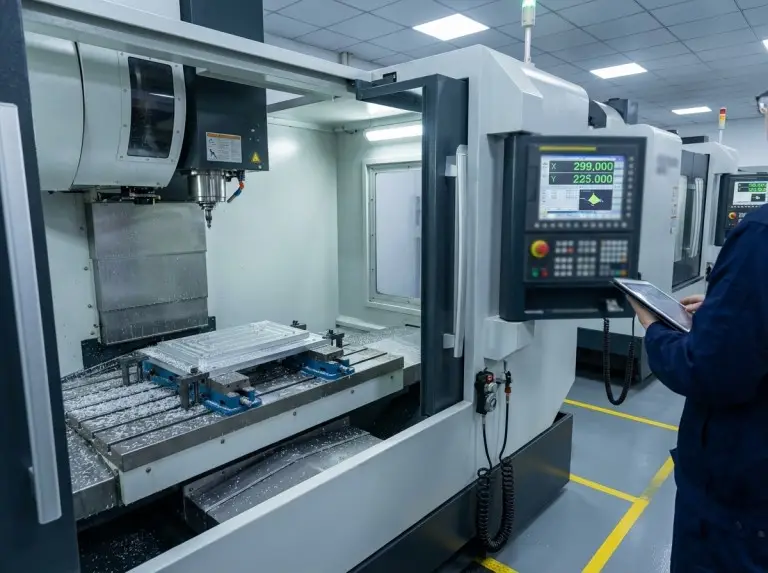

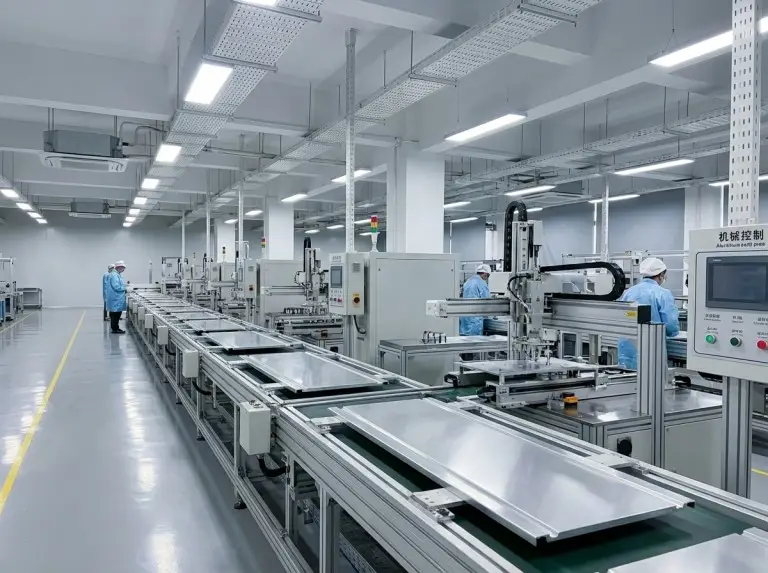

Trumonytechs is een uitstekende partner van ontwerp tot productie. Onze experts op het gebied van thermisch management zorgen voor het ontwerp van koude platen. Ze bieden ook complete oplossingen voor thermisch beheer.

Trumonytechs 'thermisch beheer onderzoeksteam is gewijd aan het ontwerpen en onderzoeken batterij koude platen. We zijn toegewijd aan het leveren van uitstekende koude plaat ontwerpen. Ze hebben aangepakt veel huidige uitdagingen met koude platen, zoals het oplossen van de grote drukverliezen geconfronteerd met conventionele koude platen en het bereiken van hogere thermische prestaties. We hebben koude platen ontworpen en geproduceerd voor veel bekende bedrijven.

Aanpasbaar

aanpasbare koelmiddelstroomtrajecten voor koude plaatafmetingen

Hoge warmteafvoer

Herontworpen stromingstrajectstructuur om te voldoen aan hogere eisen voor thermische geleidbaarheid

Innovatie

Innovatieve oplossingen voor batterijkoeling ondersteunen het effectief verlengen van de levensduur en prestaties van de batterij

Professioneel team

Technische ondersteuning door een team van PhD-onderzoekers van de Universiteit voor Communicatie

Tamar Friedland

Trumonytechs heeft een grote expertise en tijdens het communicatieproces waren hun ingenieurs in staat om mijn behoeften heel snel te begrijpen en professioneel advies te geven over het aanpassen van de waterkoelingspanelen. Ik ben erg dankbaar dat hij aan ons project werkt!

Darren Lepke

We waren op zoek naar een Cooling Plate Battery voor onze batterij met een totale grootte van 850x610mm en ik contacteerde Trumonytechs en werkte met Oversea. Ze heeft gedaan een geweldige baan in het helpen van ons met ons project

Anne Fleshman

We wilden een waterkoelplaat leveren voor onze klant VDA355 Battery Modules. De plaat moest 375x151mm groot zijn en niet dikker dan 5mm. We kwamen in contact met Oversea van Trumonytechs. Hij deed zijn werk uitstekend, was zeer professioneel en kwam snel met een ontwerptekening die werd getest. Ik ben erg blij met onze beslissing.

FAQ

Een accukoelplaat is een koelsysteem, meestal gemaakt van aluminium. Het wordt vaak gebruikt om aan beide zijden van de accu te installeren. Dit verlaagt de temperatuur van de accu en verbetert de stabiliteit en temperatuuruniformiteit van de accu met vloeistofkoeling. Om de accu snel op te laden.

De koelplaat is een koelcomponent met veel intern verdeelde stromingskanaalsystemen. Deze kanalen absorberen warmte van warmteproducerende onderdelen in de interne koelvloeistof. Vervolgens circuleren ze de verwarmde vloeistof intern naar het downstream koellichaam voor geconcentreerde warmteafvoer.

De koude plaat verbetert de levensduur en de laadsnelheid van de batterij. Bij opladen en ontladen ontstaat warmte, wat een grote invloed heeft op de levensduur en het bereik van de batterij. De cold plate is ontwikkeld en vervaardigd om dit probleem op te lossen.

De vloeistofkoelplaat maakt gebruik van vloeistofkoeling om een hoge warmteafvoerefficiëntie te bereiken. Deze efficiëntie is beter dan luchtkoeling. Het is een hoogwaardig elektrisch thermisch beheersysteem.
