快速充电站的液冷技术应用于两个方面：电缆和连接器组件，以及机柜内的功率模块。限制充电站运行的区域取决于持续电流、导体电阻、设计环境和占空比，而不仅仅是额定功率。已公布的电缆等级信息可以直观地展示相关标准。例如，在相同的 1000V 额定电压下，某制造商提供的无冷却模式下持续电流为 375A，有冷却模式下为 800A。机柜损耗与模块效率相关，并随输出功率的增加而增加。这两个区域的冷却要求分别规定，许多充电站仅对其中一个区域进行冷却。.
| 物品 | 价值或状态（截至2026年8月） |
|---|---|
| 连接器端子温度升高 | 根据IEC 62196-1标准，型式试验要求为≤50 K。 |
| IEC 62196-1 现行版本 | 版本 5.0，发布日期 2025 年 11 月 25 日；交流电压 ≤690 V，电流 ≤250 A；直流电压 ≤1,500 V，电流 ≤800 A |
| IEC 62196-3 现行版本 | 第 3.0 版，发布于 2026 年 4 月 23 日；IEC TS 62196-3-1 作为规范性附件 AA 纳入其中。 |
| IEC TS 63379（兆瓦耦合器） | 版本 1.0，发布日期 2026 年 1 月 28 日；≤1,500 V 直流，≤3,000 A；热传感，或热传输加热传感 |
| IEC 61851-23-3（MCS 站侧） | FDIS投票期已于2026年5月22日结束；引用前请确认当前状态。 |
| 已发布的CCS电缆等级，一家制造商 | 375A 连续无冷却；500A 和 800A 连续冷却，额定电压均为 1000V |
快速充电站液冷技术的工作原理

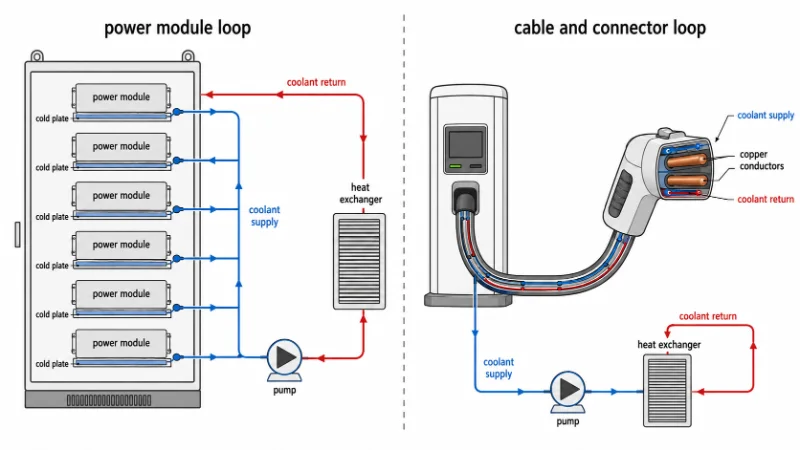

液冷充电站可将热量从电缆和连接器组件、机柜电源模块或两者（取决于设计中散热余量不足的环节）排出。架构因产品而异：每个功能配备独立的冷却单元，或采用集成式热管理系统。 热交换器 系统会排出收集到的热量，最常见的方式是使用室外干式冷却器，但也存在制冷式和蒸发辅助式设计。输送电流、组件效率和现场环境温度决定了回路的散热量。.
回路内部的仪表驱动充电器的控制逻辑。. 菲尼克斯电气 该公司公布了一种典型的冷却式CCS组件布置方案：连接器内装有Pt 1000传感器，采用水-乙二醇冷却剂，冷却剂泄漏检测由电站的绝缘监测器在运行开始前进行。当流量下降或冷却剂温度升高时，控制器会切断输出电流，而不是让触点温度继续升高。这些阈值包含在调试数据中，而非数据手册中。.
整个回路的作用是使温度高于环境温度，这已在规定的测试条件下得到验证。IEC 62196-1 标准规定，充电连接器的端子温升需通过 50 K 的型式试验。同一制造商的脚注明确指出：冷却电缆的额定电流取决于规范限制和可用的冷却能力。实际应用性能不仅取决于型式试验，还取决于表面温度限制、规定的工作范围以及充电站自身的监测情况。.

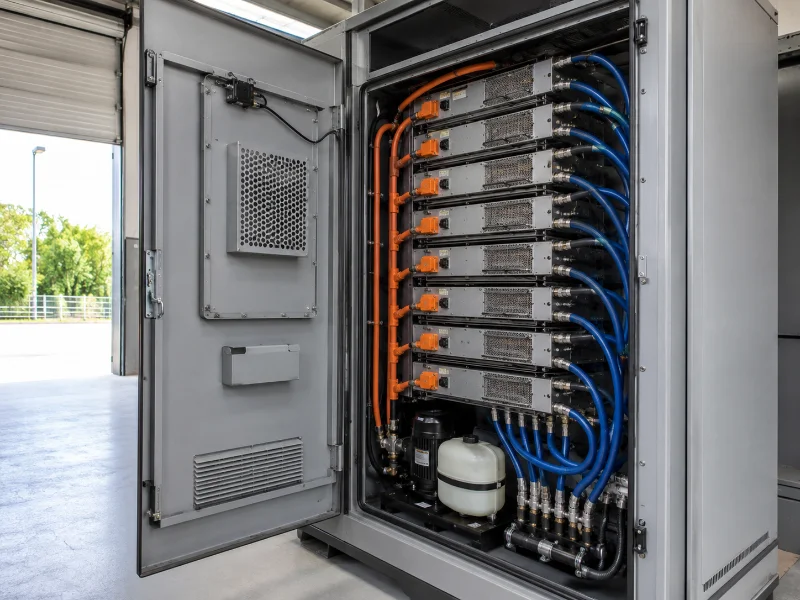

当机柜转换损耗主导冷却负荷时
当组件效率低下导致的功率损耗超过电缆和连接器耗散的功率时，机柜转换损耗就会成为主要的冷却负荷。仅凭充电器功率无法得出确切结论，还需要结合组件的实测效率图和电缆组件的电阻或热测试数据。.
机柜内部的废热仅取决于效率：Q ≈ P × (1/η − 1)。在 95% 效率下，一个 480 kW 的机柜大约会散发 25 kW 的热量。而在 98% 效率下，同样的机柜大约会散发 10 kW 的热量，这使得电缆、母线和辅助损耗的相对位置发生了显著变化。您可以自行计算：用机柜的额定输出功率除以模块的满载效率，然后减去额定输出功率。.
这两个效率数据均来自 已发表的20kW直流充电模块热学研究. 报告显示，在 45–55% 负载下，效率约为 96%，满载时约为 95%。该曲线适用于所研究的组件。现代碳化硅设计可以达到更高的效率，因此效率图必须来自您实际指定的组件。.
电缆和连接器的损耗机制不同，因为导体横截面积、接触电阻和电缆长度都会影响损耗。损耗曲线的形状是可以预测的：焦耳热与电流的平方成正比，因此，在电阻不变的情况下，将电缆电流从 350 A 增加到 500 A，导体损耗大约会翻倍。.
| 热区 | 主导损失 | 决定其规模的因素是什么？ | 取决于 |
|---|---|---|---|
| 机柜内的整流模块 | 开关损耗和导通损耗 | 输出乘以 (1/η − 1) | 测量效率图、负载系数、模块数量 |
| 电缆导体 | I²R加热 | 与电流的平方成正比 | 横截面积、电缆长度、冷却剂流量 |
| 连接器触点 | 小界面处的接触电阻 | 受型式试验上升要求的限制 | 接触电镀和磨损、配合力、环境 |
| 回路辅助设备（泵、风扇、控制装置） | 连续寄生拉力 | 虽小但始终存在 | 水泵扬程、风机控制策略、备用逻辑 |
如果仅根据分配器铭牌上的参数来设计冷却回路的尺寸，而不检查模块在满负荷运行时的效率曲线，那么冷却能力不足的问题很少会以警报的形式出现。它通常表现为第一次高温期间电流不明原因的下降。调查通常从电缆开始，因为电缆是你能直接看到的部件。.
充电站液冷与风冷的选择
当持续电流、导体横截面积和设计环境不再适合风冷方案时，液冷就成为充电站的理想选择。没有一个通用的千瓦数可以作为判断临界点的标准。负载持续率和允许的电缆重量也应纳入考量。某制造商公布的规格参数显示，在单一额定电压下，液冷方案的优势显而易见：无冷却时持续电流为 375 A，有冷却时为 500 A 和 800 A，电压均为 1000 V。.
这些等级之间的差距，本质上就是一个工程问题。在导体电阻相同的情况下，电流从 375 A 增加到 800 A 会使 I²R 损耗增加约 4.5 倍。实际的电缆组件电阻并非恒定不变。非冷却型电缆通过增加导体横截面积来达到额定电流，因此需要在冷却能力和铜材用量之间进行权衡，这也是电缆重量和搬运方式如何影响散热性能的原因。冷却型电缆组件的卖点之一是重量更轻、更易于搬运。这一点在用户需要自行插电的场合尤为重要。.
| 网站简介 | 典型起点 | 核对 |
|---|---|---|
| 工作场所或目的地直流电源，≤150 kW，低并发使用率 | 风冷电缆，风冷机柜 | 设计环境温度下每个插座的持续电流；过滤器维护方便 |
| 高速公路或枢纽，250–400 千瓦，连续会话 | 冷却电缆，机柜冷却方式根据模块效率图确定。 | 在设计环境温度下持续输出；冷却剂冰点高于冬季最低温度 |
| 室内或地下停车场 | 热量排出至机箱外部，冷却方式因架构而异 | 当地消防、通风和建筑规范；物业边界处的噪音限制 |
| 仓库或重型、兆瓦级 | 电缆和机柜均有散热措施 | 符合IEC TS 63379标准的耦合器；冷却液和接口与车辆侧兼容 |
每一行都是规格讨论的起点。同时性系数、功率共享、IP防护等级、防尘防盐蚀、机柜功率密度、冗余以及当地法规都会影响最终答案。充电器OEM厂商的架构也决定了买家可以单独指定哪些区域。.
一个功率为 60 至 120 千瓦的工作场所充电桩一天大部分时间都处于闲置状态。那里的液冷循环系统增加了泵、密封件、冷却液检查装置以及泄漏故障保护机制，而这些设备对该场所来说毫无用处。这些钱应该投入到并网充电中。.
电缆冷却和机柜冷却可以单独使用，也可以组合使用，具体取决于哪个区域先达到冷却极限。将冷却电缆与风冷机柜搭配使用是一种常见的中等功率配置。.

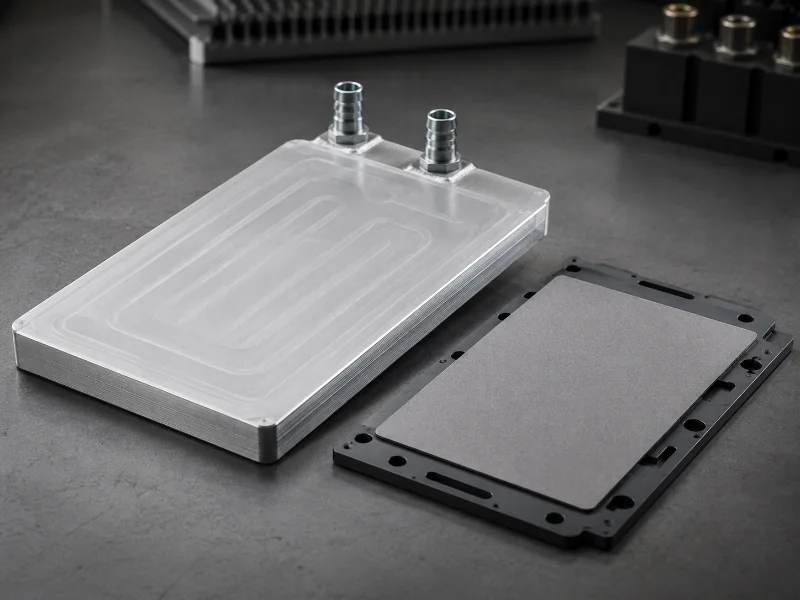

充电柜电源模块冷板设计变量
充电柜中冷板的性能取决于四个相互作用的变量：冷却剂入口温度、流量与允许压降的平衡、损耗热点下方通道的几何形状以及冷板与模块底板之间的界面。热点区域的热通量，而非模块的总功率，决定了该几何形状需要承受多大的压力。.
进风温度设定在机柜外部。对于不带蒸发辅助或制冷的干式冷却器，冷却剂供应温度会因冷却器的进风温度而高于环境干球温度。在进风温度为 30°C 时验证过的冷却器，在夏季设计环境温度为 40°C 的情况下，其模块温度将无法准确测量。因此，尺寸计算的输入值应为现场设计环境温度加上进风温度。.
界面是实测性能与仿真结果出现偏差的关键所在。底板平整度、界面材料厚度和安装扭矩都会影响接触电阻。即使分析结果显示底板性能符合目标值，但如果模块底板的平整度超出界面材料所选用的公差范围，则实际性能仍可能达不到目标值。.
充电柜冷板规格至少应包含以下内容：
- 每个模块的热负荷 以及热点区域的热通量，其中模块数量共享一个板或一个歧管。
- 冷却剂到模块底板的目标热阻，以及它所保护的底板温度极限。
- 共享歧管上并联模块的设计流量、允许压降和流量分布容差
- 冷却液选择, 乙二醇浓度和抑制剂配方，以及所有接触液体的材料——铝板与铜或黄铜配件的组合，都构成了一个开放的通道。 电偶腐蚀路径 抑制剂必须覆盖
- 耐压值、可接受的泄漏率以及能够证明这两项指标的测试方法
- 施工路线，因为采用钎焊、摩擦搅拌焊接和 管式板 不同设计在可实现的通道几何形状、内部清洁度和可修复性方面存在差异。
其中两项最为关键。首先确定冷却剂化学成分和设计入口温度，因为所有下游计算都以此为输入，而且一旦模具完成，板材材料、连接方式和端口接头等因素很难进行经济有效的更改。流量和泵速是设定值，在调试过程中可以进行调整。在最终确定板材几何形状之前，我们会验证在指定流量下并联模块的压降和流量分布。.
液冷式充电站出货前验证
液冷充电站的验收测试涵盖了现场故障可追溯到的三个方面：额定电流下的温度升高、压力下的回路完整性以及冷却性能下降时的控制器行为。.
温升测试是在额定电流下运行组件直至温度稳定，然后将端子温升与声明条件下的适用型式试验要求进行比较。报告条件与测试结果同样重要。例如，在 20°C 环境温度下进行的测试对于设计温度为 40°C 的现场环境几乎没有参考价值。.
回路完整性检查首先要检查端口和接头处的压力和泄漏情况。它还包括冷却剂泄漏在运行过程中是否始终可检测，一些连接器设计正是利用了站内的绝缘监测器来实现这一点。室外机柜昼夜温差较大。快速连接接头和板端口处的软管固定装置值得特别检查，因为热循环会在到达板之前很久就对密封件造成影响。.
控制器行为检查是最常被忽略的检查项目。仅在充电器制造商认可的验证程序下，确认低流量或高入口温度条件下输出电流会受到控制性降低。然后记录整个充电过程中的流量、入口和出口温度以及模块温度，以便记录降额阈值，而不是在现场发现。.
充电接口标准及2025-2026年的变化
IEC 的四份文件规定了快速充电站的温升和热管理要求，其中三份文件在 2025 年 11 月至 2026 年 4 月期间进行了版本更新。这四份文件均属于 IEC/CCS 框架。.
IEC 62196-1:2025, ，第 5.0 版，2025 年 11 月 25 日发布。. 电动汽车插头、连接器、插座和电缆组件的通用要求标准，涵盖≤690 V AC ≤250 A 和≤1,500 V DC ≤800 A。它取代了 2022 年第四版。. 行动： 确认连接器类型测试报告引用的是哪个版本，因为温升条款包含任何降额策略。.
IEC 62196-3:2026, ，第 3.0 版，2026 年 4 月 23 日发布。. 直流和交流/直流耦合器的尺寸兼容性，符合 IEC TS 62196-3-1（热管理耦合器规范）的内容，作为规范性附件 AA 纳入其中，并且所有配置的额定值均有所提高。. 行动： 对于冷却电缆组件，请索取反对本版本的证据，因为本版本所吸收的技术规范已不再独立存在。.
IEC TS 63379:2026, ，第 1.0 版，发布于 2026 年 1 月 28 日。. 本产品涵盖用于兆瓦级直流充电（最高电压 1500V，电流 3000A）的连接器、车辆充电口和电缆组件，适用于采用热感应或热传输加热感应技术的系统。本产品仅指定耦合器和电缆组件，而非完整的充电站。. 行动： 如果重型车辆属于设备的使用寿命范围，请检查接口是否符合此规范，因为仅支持 CCS 的机柜无法重新调整以适应此规范。.
IEC 61851-23-3, 兆瓦级充电的站边要求。. FDIS 投票期持续到 2026 年 5 月 22 日。. 行动： 在采购规范中指定版本之前，请先在 IEC 页面上确认当前出版状态。.
快速充电站冷却预算的分配：如何决定冷却预算的分配？
快速充电站液冷技术的复杂性体现在哪个区域率先达到其性能极限。决定哪个区域达到极限的是两份文件：模块效率图和线缆组件的热数据。冷却能力会转化为持续电流，而随着设计环境温度的升高，这两个区域的冷却余量都会减少。.
仅在测试台入口温度下验证的冷却效果看起来似乎足够，直到第一波热浪来袭，此时散热能力和连接器升温余量会在当天下午就耗尽。流量、通道几何形状和冷却剂的选择仍然取决于模块损耗图和特定场所的设计环境。.
如果您的机柜输出功率为 400 kW 或更高，且夏季设计环境温度高于 35°C，请将组件损耗图与您的散热装置实际可达到的入口温度进行比较。我们正是基于这种匹配进行调整。 水冷板 在几何形状确定之前，请勿考虑其他因素。如果加油机功率低于 150 kW 且同时使用量较低，则可保留风冷机柜，并将预算用于并网。.
常见问题
液冷电缆能更快地给汽车充电吗？
不。车辆的电池管理系统会设定可接受的电流；冷却只是消除了电缆和连接器作为限制因素的作用。.
充电站回路使用哪种冷却剂？
水-乙二醇混合物很常见，某些设计中也会用到介电液。调试完成后切勿随意更换介质：粘度和比热容都会发生变化，导致流量和压降偏离验证值。.
冷却液应该多久检查一次？
遵循设备制造商建议的保养周期。在两次保养之间，以恒定泵速测量流量趋势。.
液冷式工作站比风冷式工作站更安静吗？
通常情况下，散热器会安装在加油机附近，因为大部分热量会转移到可以远离停车位的设备上。但这个散热器仍然需要放置，而它的放置位置则需要在场地布局规划初期就确定。.
风冷式增压器可以改装成液冷式吗？
很少作为现场改造项目。模块必须采用板载安装方式，机柜需要回路布线和剔除单元，控制固件必须能够读取流量和冷却剂温度。.
