Mi a hővezető paszta számítógépekhez?

Hővezető pasztára van szükség, ha CPU-t vagy GPU-t hűtőbordához vagy hűtőlemezhez rögzítünk. A “forró chipekhez” köthető teljesítmény- és megbízhatósági problémák közül sok valójában ezen az érintkezési ponton kezdődik, nem a ventilátorban vagy a hűtőben. Az Trumonytechs-nél mi… hőkezelési megoldások és egyedi hővezető anyagok, beleértve a hővezető pasztát is. Gyakran ugyanazokat a meghibásodási mintákat látjuk ismétlődően a különböző számítógép-gyártások és -javítások során.

A hővezető pasztával végzett munka kiszámíthatóvá válik, ha ellenőrzött folyamatként kezeljük. A felület tisztasága, a paszta mennyisége és a szerelési nyomás a három kulcsfontosságú változó. Ezek határozzák meg, hogy a hőmérséklet idővel stabil marad-e. Ez a cikk elmagyarázza, hogy mit csinál a hővezető paszta a számítógépben, és hogyan kell biztonságosan kezelni.

Hőpaszta funkció a CPU és GPU interfészeken

A hővezető paszta javítja a hőátadást a számítógépekben. Ezt úgy éri el, hogy kicseréli a szigetelő légréseket ott, ahol a CPU vagy a GPU találkozik a hűtővel. A CPU hőelosztója és a hűtő alapja laposnak tűnik, de mikroszkopikus textúrájúak. Ez a textúra megakadályozza a teljes fém-fém érintkezést. A hővezető paszta kitölti ezeket az apró réseket, így több hő juthat be a hűtőbe.

A hővezető paszta a hőforrás és a hűtőborda közé illik. Nem szabad csak úgy “bárhol használni, ahol hő van”. Asztali számítógépekben a hővezető pasztát leggyakrabban a CPU és a hűtő között használjuk. Használhatjuk GPU magon is, amikor grafikus kártyát szervizelünk. Más számítógép-alkatrészek gyakran eltérő csatlakozóanyagokat használnak, mivel a rések és a rögzítési kialakítások eltérőek.

A hővezető paszta önmagában nem hoz létre hűtést. A ventilátorok, a lamellák, a gőzkamrák és a radiátorok vezetik el a hőt az alkatrészektől. A paszta csak segíti a hő átvitelét a hűtő hardverbe. Csökkenti az ellenállást az érintkezési ponton, így a hűtőrendszer többi része megfelelően működhet.

Tévhitek és elkerülhető hibák a hővezető paszta használatában

A PC-építés során gyakran előforduló hővezető paszta hibák abból erednek, hogy a hővezető pasztát ragasztóként kezelik, vagy vastag bevonatként viszik fel. A hővezető pasztának egy nagyon vékony filmréteget kell képeznie a hűtő felszerelése után, és ennek a filmnek folytonosnak kell lennie a hatékony érintkezési felületen. A vastag réteg általában növeli a fémfelületek közötti távolságot, és csökkentheti a hőátadást.

Egy másik tévhit, hogy “a több paszta mindig biztonságosabb”. A túl sok paszta növeli a kiömlés kockázatát a foglalat környékén, és tisztítási problémákat okoz, a szerelvény nyomása pedig kifelé nyomhatja a felesleges pasztát. A túl kevés paszta üregeket hagyhat, amelyekben levegő marad, és helyi forró pontokat hozhat létre, ami gyakran hőmérséklet-emelkedésnek tűnik terhelés alatt.

Egy harmadik tévhit, hogy a kézi kenés mindig a “professzionális” módszer. Sok útmutató azt javasolja, hogy a pasztát nagy nyomással terítsük szét, mert a kézi kenés légbuborékokat csapdába ejthet, és egyenetlen vastagságot eredményezhet. A kézi kenés bizonyos munkafolyamatokban továbbra is működhet, de gondos technikát igényel, és az eredmények, nem pedig a megszokás alapján kell ellenőrizni a helyességét.

A hővezető paszta nem helyettesíthető a hővezető párnákkal. A hővezető párnák előre gyártottak, és akkor hasznosak, ha a mechanikai szerkezet nagyobb réseket vagy változó tűréshatárokat tartalmaz, míg a paszta jobb vékony kötésvonalakhoz szorítónyomás alatt. A paszta használata ott, ahol párnára van szükség, kitöltetlen rést hagyhat, és a párnának ott való használata, ahol pasztát várnak, ronthatja az érintkezési minőséget.

A hővezető paszta főbb típusai

Fő hővezető paszta típusok A számítógépekhez használt hűtőbordák leginkább az elektromos kockázat, az alkalmazás egyszerűsége és a hűtőanyagok kompatibilitása tekintetében különböznek egymástól. A típusjelölések gyártónként eltérőek, de a gyakorlati kompromisszumok egységesek a PC-gyártások között. A Lenovo és a Corsair is a közös opciókat szilikon vagy szén alapú, kerámia alapú, fém alapú és folyékony fém kategóriákba sorolja.

Szilikon vagy szén alapú hővezető paszta általános PC-építésekhez

A szilikon vagy szén alapú hővezető pasztát gyakran használják az asztali számítógépekhez és azoknak a felhasználóknak, akiknek a biztonság a legfontosabb. Ezek a paszták általában könnyen felvihetők és tisztíthatók, és sok gyári hűtő előre felvitt pasztával érkezik ebben a kategóriában. Gyakran ezek az “alapértelmezett” választás, ha a cél a stabil működés minimális kiömlési kockázattal.

A szén alapú készítményeket gyakran akkor választják, amikor a felhasználók egyensúlyt szeretnének a használhatóság és a teljesítmény között anélkül, hogy elektromos kockázatot növelnének. A valós eredmények továbbra is az érintkezési nyomástól, a felület állapotától és a hűtő képességétől függenek. A legtöbb rendszer esetében ez a mechanikai beállítás fontosabb, mint a kis pasztabeli különbségek.

Kerámia alapú hővezető paszta az elektromos biztonsági ráhagyás érdekében

A kerámia alapú hővezető pasztát széles körben használják, ha az elektromos vezetőképesség hiánya prioritás. A kerámia töltőanyagok jó hővezetést biztosítanak, miközben alacsonyan tartják az elektromos kockázatot, ha a paszta a célterületen kívülre terjed. Ezáltal a kerámia opciók gyakori választásnak bizonyulnak az első alkalommal építkezők és a gyakori szervizelési munkafolyamatok esetén.

A kerámiapaszta ellenőrzött felvitelt igényel. A felesleges paszta kinyomódhat, port gyűjthet, és megnehezítheti a jövőbeni karbantartást. A megfelelő objektív a felhelyezés után is egy vékony, üregmentes illesztőréteg marad.

Fém alapú hővezető paszta a nagyobb kockázatú kezeléshez

A fémalapú hővezető paszta jellemzően az alacsonyabb interfész ellenállást célozza meg, de növeli a kezelési kockázatot. Egyes fémmel töltött paszták elektromosan vezető vagy kapacitívak lehetnek, ami növeli a kiömlések következményeit a szabadon lévő érintkezők közelében. Ez a kategória jobban megfelel azoknak a felhasználóknak, akik szabályozni tudják a tisztaságot, és akik ellenőrizni tudják, hogy a paszta a kívánt interfészen marad-e.

A fémalapú paszta kiválasztásánál a szervizelés gyakoriságát is figyelembe kell venni. Ha egy rendszert gyakran kinyitnak, a kumulatív kiömlés és tisztítás kockázata megnő. Sok PC-s munkafolyamatban a biztonságosabb paszta és a jó rögzítési kontroll a robusztusabb választás.

Folyékony fém speciális felhasználási esetekre, szigorú kompatibilitási szabályokkal

A folyékony fém egy elektromosan vezető ötvözet, amelyet hővezető felületként használnak, nem pedig hagyományos paszta. A folyékony fém károsíthatja az alumíniumot, mivel a gallium alapú ötvözetek reakcióba léphetnek az alumínium felületekkel, ezért használat előtt meg kell erősíteni a hűtőborda anyagaival való kompatibilitást. A Corsair kifejezetten megjelöli a folyékony fémet, mint alkalmatlant minden hűtőhöz, és mint kockázatot az alumínium hűtőbordákra.

folyékony fém szintén emeli a folyamatirányítási követelményeket. Egyetlen kóbor csepp is rövidre zárhatja az elektronikát, és a tisztítás bonyolultabb, mint a hagyományos paszta esetében. A legtöbb számítógép-felhasználó számára a folyékony fém szükségtelen, kivéve, ha egy speciális, fejlett munkafolyamat indokolja a többletkockázatot.

Hogyan válasszunk hővezető pasztát számítógép építéséhez vagy szervizeléséhez?

A hővezető paszta kiválasztásának az elektromos biztonság, az érintkezési nyomás és a karbantartási igények alapján kell történnie. Sok vásárló túlságosan a marketingre vonatkozó állításokra koncentrál. Gyakran figyelmen kívül hagyják az összeszerelési körülményeket, amelyek valójában befolyásolják az eredményt. A könnyen és következetesen felvihető paszta gyakran jobban teljesít a valós konstrukciókban, mert csökkenti az üregek kockázatát.

Az elektromos kockázat az elsődleges tényező. Ha egy kiömlött paszta rövidzárlatot okozhat, az építési folyamatnak meg kell akadályoznia a kiömlést és biztosítania kell a tisztaságot. Ha a munkája során gyakran kell eltávolítani a hűtőt vagy szervizelni a GPU-t, a nem vezetőképes paszta általában csökkenti a hosszú távú kockázatot.

A mechanikai illeszkedés a második tényező. A szerelési nyomás és a hűtő alapjának sík felülete határozza meg, hogy a paszta vékony, folytonos filmet képez-e. Ha a rögzítőelemek egyenetlenek, vagy a hűtő elmozdul meghúzás közben, még a jó minőségű paszta is rossz érintkezést okozhat.

A karbantartási elvárások a harmadik tényező. Egyes pasztáknak van egy kikeményedési idejük, míg mások gyorsabban lebomlanak ismételt hőciklusok hatására. A gyakorlati választás attól függ, hogy milyen gyakran tervezi megnyitni a rendszert, és mennyire stabilnak kell lennie a hőmérsékletnek. A Lenovo megjegyzi, hogy a paszta lebomlása idővel történik, ezért a választás során a hőmérsékletek ellenőrzésére vonatkozó tervet kell kidolgozni, ahelyett, hogy csak feltételezésekre tennénk szert.

PC hővezető paszta kiválasztási ellenőrzőlista

• Használjon inkább elektromosan nem vezetőképes pasztát, kivéve, ha rendelkezik szigorú folyamatirányítással.
• A paszta kiválasztásánál a szervizelés gyakoriságát és a kiömlés következményeit vesszük figyelembe.
• A folyékony fém megfontolása előtt ellenőrizze a hűtőanyag kompatibilitását.
• A teljesítmény elsődleges mozgatórugóiként a szerelési nyomást és a sík érintkezést kell tekinteni.
• A telepítés után tervezzen hőmérséklet-ellenőrzést az interfész validálásához.

Hőpaszta felvitele és az eredmények ellenőrzése

Sikeres hővezető paszta felhordása Ez akkor történik, amikor a hűtő szerelési nyomása egy kis, középre igazított pontot vékony, folytonos filmmé terít szét. A cél a teljes lefedettség túlfolyás nélkül. A módszernek illeszkednie kell a CPU alakjához és a hűtő érintkezőinek kialakításához. Az Intel és a Corsair is azt javasolja, hogy helyezzünk egy kis mennyiséget a középpontba, és hagyjuk, hogy a szerelési nyomás végezze el a szétterítést.

A felület előkészítése megakadályozza a legtöbb “rejtélyes hőmérséklet” problémát. A régi pasztamaradványok, a bőrről származó olajok vagy a szöszök megakadályozhatják a paszta egyenletes eloszlását, ami növeli az üregek kialakulásának kockázatát. Tisztítsa meg mind a CPU hőelosztóját, mind a hűtő alapot izopropil-alkohollal és szöszmentes ruhával. Ezután hagyja a felületeket teljesen megszáradni.

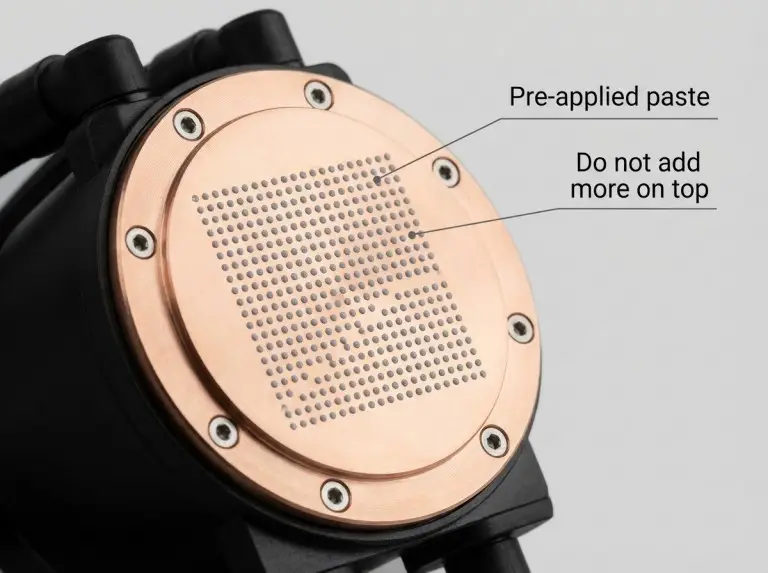

Az előre felvitt paszta megváltoztatja a folyamatot. Sok CPU hűtő és AIO hűtőlemez már tartalmaz pasztát. Több paszta hozzáadása növelheti a réteg vastagságát és a kiömlés kockázatát. Az Intel azt javasolja, hogy ellenőrizze a hűtő alját, hogy van-e előre felvitt paszta, és ha van, hagyja ki a beillesztési lépést.

A megfelelő mennyiségű paszta “éppen annyi, hogy nyomás alatt el tud oszlani”, nem pedig egy fix térfogat. Egy borsónyi pont egy gyakori kiindulópont. Egyes téglalap alakú processzoroknál előnyös lehet egy vékony vonal vagy több apró pont a kezdeti lefedettség javítása érdekében.

A rögzítési módszer egy olyan változó, amelyet szabályozhatsz és ellenőrizhetsz. Helyezd a hűtőt egyenesen lefelé, enyhe nyomással. Ezután húzd meg a csavarokat átlósan, hogy egyenletesen oszlasd el a nyomást. Az Intel “X” alakú meghúzási sorrendet javasol, és óva int a hűtő mozgatásától, miután a paszta hozzáért.

A hűtő visszahelyezésének szabályai fontosak. Ha beszereled, majd eltávolítod a hűtőt, a ragasztófólia légbuborékokat csapolhat meg, és egyenetlenné válhat. Az Intel és a Lenovo is azt javasolja, hogy eltávolítás után tisztítsd meg a ragasztót, és vigyél fel egy friss réteget.

Jelentkezés-ellenőrzési ellenőrzőlista

• Mielőtt bármilyen pasztát hozzáadna, ellenőrizze, hogy a hűtőre előre felvitt-e pasztát.
• Győződjön meg arról, hogy mindkét felület tiszta, száraz és szöszmentes.
• Húzza meg átlósan a tartót, hogy egyenletes nyomást fejtsen ki a CPU-ra.
• A telepítés után ellenőrizze, hogy nem préselt-e ki paszta a CPU körül.
• Hőmérsékletek validálása konzisztens munkaterhelés mellett.

Következtetés

A számítógépeknél a jó hővezető paszta munkafolyamat csökkenti a hőmérséklet kockázatát. Magában foglalja a felület tisztaságának, a paszta mennyiségének és a rögzítési nyomásnak a szabályozását. A hővezető pasztának egyetlen feladata van: helyettesíteni a szigetelő légréseket a CPU vagy a GPU érintkezési pontján, hogy a hűtő elvezethesse a hőt. Amikor ellenőrzi az előre felvitt pasztát, használjon átlós rögzítési mintát, és az újbóli felhelyezés után vigye fel újra a pasztát, az eredmények megbízhatóbbak lesznek.

Az Trumonytechs-nél a hővezető interfész kiválasztását egy teljes rendszer részének tekintjük. Ez a rendszer magában foglalja a hőforrást, a bilincs terhelését és a szerviztervet. Ha új PC-t épít, instabil hőmérsékleteket javít, vagy gyártáshoz választ hővezető interfészt, javasoljuk a folyamat dokumentálását. Az eredményeket következetes tesztterheléssel is ellenőrizni kell. Ez a megközelítés a döntéseket mérhető tényekre alapozza, nem pedig feltételezésekre.
