La graisse thermique est un matériau conducteur de chaleur. On l'appelle pâtes thermales, composé thermique, ou TIM. On l'applique entre une source de chaleur et un refroidisseur. Cela améliore le transfert de chaleur à leur point de contact. Chez Trumonytechs, on le considère comme un coupleur d'interface. Il ne refroidit pas par lui-même, mais il élimine un blocage. Ce blocage empêche la chaleur d'atteindre le dissipateur thermique ou la plaque froide.
Son rôle principal est simple : la pâte thermique remplace l’air emprisonné entre deux surfaces planes. Composée d’un matériau favorisant la conduction thermique, elle réduit la résistance thermique à l’interface lorsqu’elle est correctement appliquée. Elle stabilise la température du composant et préserve ses performances et sa fiabilité dans le temps.
Ce guide explique le rôle de la pâte thermique à l'interface. Nous nous concentrons sur les points essentiels et abordons les facteurs de réussite et d'échec. Nous privilégions la fonctionnalité et les résultats concrets, et n'ajoutons que des conseils pratiques pour une compréhension optimale.
Pourquoi la graisse thermique est-elle nécessaire ?
Le problème principal n'est pas la surchauffe des métaux. Le contact n'est jamais parfait. Les dissipateurs thermiques des processeurs présentent de légères aspérités, tout comme les plaques des cartes graphiques. Les bases des modules et les faces des dissipateurs thermiques en sont également pourvues. Lors du serrage, le contact se fait aux points les plus hauts, créant des creux où l'air s'accumule.
L'air conduit mal la chaleur. Ces minuscules poches agissent comme un isolant, ce qui augmente la résistance thermique à l'interface. La source de chaleur chauffe davantage pour un même travail. Un système peut alors surchauffer ou voir son rendement diminuer. Cela se produit même si le refroidisseur paraît imposant et bien installé.
La pâte thermique fixe cette interface. Sous pression, elle s'infiltre dans les microcavités, chassant l'air et créant un chemin constant pour la chaleur. Celle-ci se propage de la source vers le système de refroidissement.
Lectures complémentaires :Qu'est-ce que la graisse thermique ?
Quel est le rôle de la graisse thermique à l'interface ?

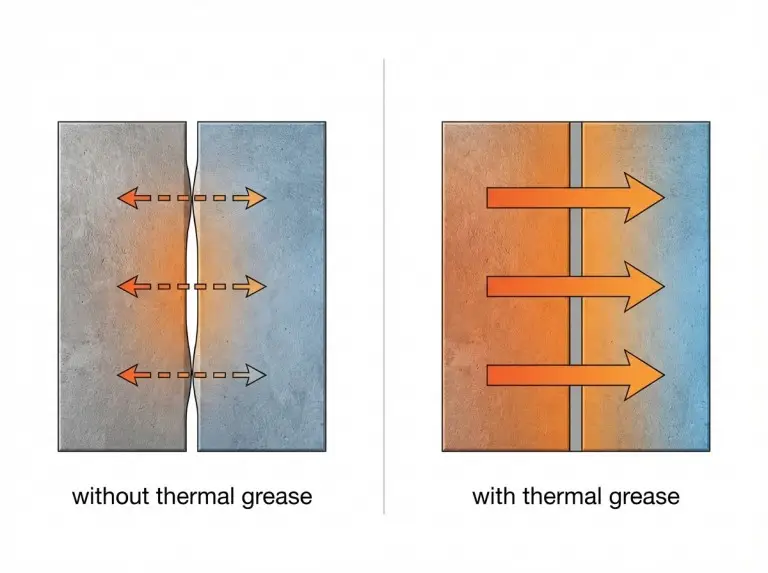

La graisse thermique réduit la résistance thermique à l'interface. Elle remplace les espaces d'air par une couche flexible et conductrice de chaleur. L'amélioration n'a rien de magique. Elle ne se résume pas à un coefficient de conductivité thermique élevé. Elle repose sur ce qui se passe entre deux surfaces rugueuses sous pression.
Chez Trumonytechs, nous décrivons l'interface comme un ensemble de trois effets liés : le remplissage des vides, une meilleure mouillabilité et une conduction thermique stable. Chaque effet compte. L'équilibre dépend de l'état de surface, de la pression de montage, de la température de fonctionnement et de la stabilité de la graisse.
Comble les vides microscopiques pour remplacer l'air isolant
La graisse thermique est un fluide de base, souvent à base de silicone ou d'huile synthétique. Elle contient des charges conductrices de chaleur, généralement des particules de céramique, de métal ou de carbone. La base permet à la graisse de s'étaler et d'épouser la forme du matériau. Les charges assurent la conduction de la chaleur.

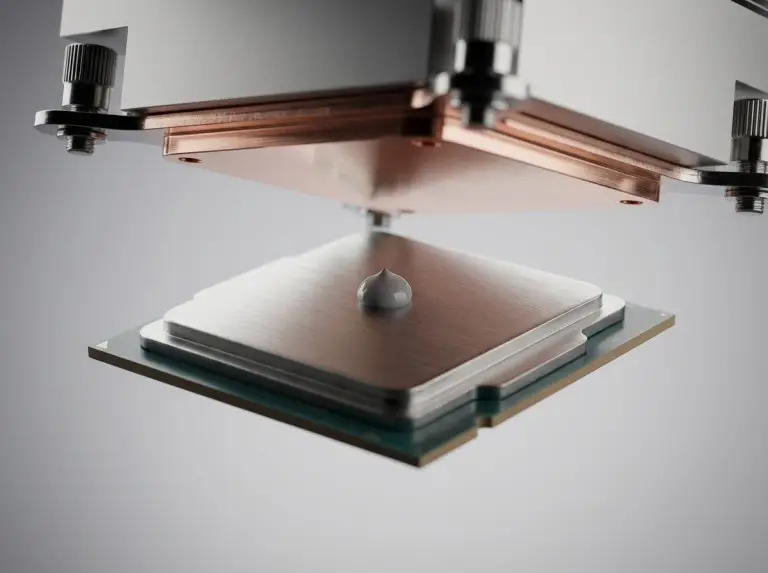

Appliquez-la entre le processeur ou la carte graphique et le dissipateur thermique. La graisse s'infiltre dans les moindres recoins, chassant l'air et augmentant ainsi la surface de contact réelle. L'interface présente moins de poches d'air et la couche de matériau est plus homogène.

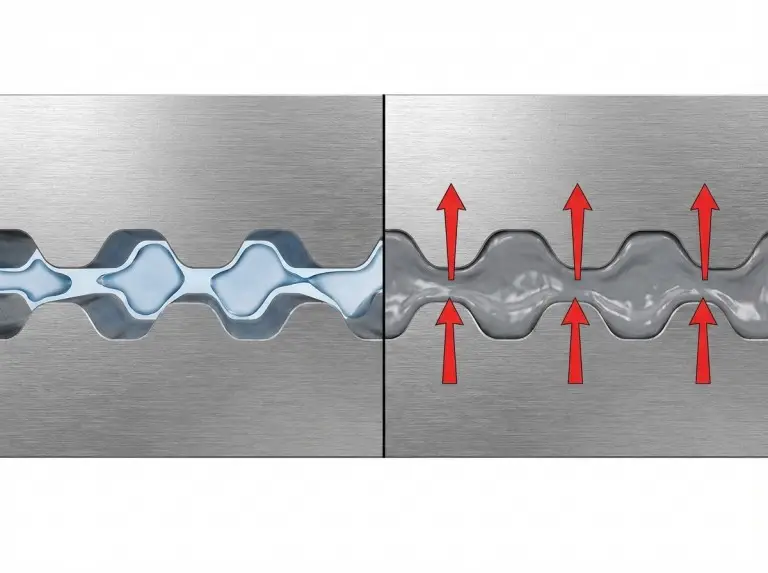

C’est pourquoi la graisse thermique est importante. À première vue, les pièces semblent lisses. Mais au microscope, le contact sec diffère du contact graissé. Le contact sec présente de nombreux points isolés. Le contact graissé offre une interface homogène avec moins d’espaces isolants.
Améliore le mouillage de la surface pour augmenter la surface de contact réelle.
Le mouillage désigne la capacité d'un matériau à s'étaler uniformément sur une surface. Il assure un contact étroit, sans formation de gouttelettes ni rétraction. Dans les interfaces thermiques, un meilleur mouillage réduit les vides et garantit une couverture homogène sous pression.
Une graisse à bonne mouillabilité crée une interface stable. Elle compense les petites variations de fabrication. Elle réduit les points chauds dus à un contact irrégulier. Son avantage est particulièrement visible sur les surfaces rugueuses, dans les zones de faible pression et lorsque la source de chaleur est petite et la puissance concentrée.
Le mouillage dépend du mélange et de l'état de surface. La saleté, l'oxydation ou les résidus de graisse peuvent réduire le mouillage, ce qui augmente la résistance interfaciale. Ce phénomène se produit même avec une graisse de haute qualité.
Crée un chemin de conduction plus continu à travers l'articulation.
Les charges de la graisse thermique forment de minuscules ponts conducteurs dans le film mince. La chaleur se propage mieux à travers cette couche que dans l'air. C'est pourquoi la graisse thermique améliore le transfert de chaleur dans les systèmes réels.
L'interface est un système multicouche. La chaleur se propage du composant vers le film de graisse, puis vers la surface du dissipateur thermique. Si la couche de graisse est trop épaisse, la chaleur traverse une plus grande quantité de composé, ce qui peut augmenter la résistance. Ce phénomène se produit même si le composé présente une conductivité supérieure à celle de l'air.
L'objectif n'est pas d'obtenir une quantité maximale de pâte thermique, mais un film fin et uniforme. Ce film comble les vides sans ajouter d'épaisseur. Une fois l'équilibre atteint, l'interface est prévisible et le refroidisseur fonctionne conformément à ses spécifications.
Que se passe-t-il lorsque la graisse est absente, pompée ou sèche ?
La pâte thermique est absente. L'interface repose sur un contact métallique direct. De l'air est également emprisonné, ce qui augmente la résistance thermique. La température monte. Vous pourriez observer une limitation de fréquence. La vitesse des ventilateurs s'emballe. Le système devient instable. Des arrêts de sécurité se produisent en cas de forte charge.
La graisse se dégrade. L'effet est similaire, mais progressif. Deux phénomènes courants se produisent : le dessèchement et le pompage. Le dessèchement réduit la capacité de la graisse à s'insérer et à remplir les vides. Le pompage, quant à lui, déplace le composé vers l'extérieur, sous l'effet des cycles thermiques et des contraintes. Il en résulte une fine couche de graisse là où elle est le plus nécessaire.
Le point essentiel est clair : la graisse thermique n’est efficace que tant que l’interface reste pleine et stable. Un composé à haute conductivité peut se dégrader s’il ne parvient pas à maintenir une bonne adhérence thermique dans le temps. Un composé stable sera probablement plus performant en conditions réelles d’utilisation.
applications de graisse silicone thermoconductrice
La graisse thermique est particulièrement importante dans les zones à fort flux thermique. L'interface constitue un facteur limitant. Améliorer le joint permet de réduire les pics de température et contribue à la stabilité du système de refroidissement sous charge.
Vous trouverez ci-dessous les interfaces courantes. Le rôle de la pâte thermique y est évident. Le principe est simple : un composant haute puissance nécessite un chemin thermique fiable, reliant le silicium au métal puis au dissipateur thermique.
Interfaces entre le dissipateur thermique du processeur et du GPU et le dissipateur thermique ou la plaque froide
Les processeurs et les cartes graphiques génèrent beaucoup de chaleur dans des espaces restreints. Leur refroidissement transfère cette chaleur vers un dissipateur thermique ou une plaque froide. Les surfaces de contact sont usinées, mais elles ne sont pas parfaites. Le système de montage limite la pression et la planéité.
La pâte thermique comble les micro-interstices. Elle réduit la résistance d'interface et contribue au bon fonctionnement du système de refroidissement. Sans elle, l'écart de température entre le boîtier de la puce et le dissipateur thermique augmente. On perd alors de la marge thermique, même avec un dissipateur de grande taille.
En pratique, la pâte thermique améliore la stabilité de la température lors de charges de travail prolongées. Elle réduit les ralentissements et maintient le système au plus près de ses performances optimales.
Alimentation des dispositifs et modules vers les interfaces de la plaque de base ou du dissipateur thermique
Les composants électroniques de puissance chauffent fortement en charge stable. C'est le cas notamment des VRM, des étages MOSFET et des modules IGBT. Leur fiabilité repose sur la maîtrise de la température de jonction, ce qui réduit les contraintes liées aux cycles thermiques.
La graisse thermique comble les défauts de surface. Elle crée une couche conductrice stable sur le dissipateur thermique ou la plaque de base. En milieu industriel, les vibrations et les variations de température mettent la jonction à rude épreuve. Une graisse qui préserve l'intégrité du film garantit des performances thermiques optimales dans le temps.
Pour ces dispositifs, la stabilité thermique influe sur leur durée de vie et le risque de panne. Une meilleure interface se traduit par une température de pointe plus basse, et donc par une réduction des contraintes thermiques lors des cycles de fonctionnement.
LED, contrôleurs SSD et processeurs réseau vers le châssis ou le dissipateur thermique
Les LED haute puissance dépendent de la conduction thermique du châssis ou des dissipateurs de chaleur. Il en va de même pour les contrôleurs SSD rapides et les circuits intégrés réseau. Leur refroidissement est confronté à des contraintes de compacité et de faible flux d'air. L'interface s'avère donc cruciale.
La pâte thermique améliore la dissipation de la chaleur du composant. Appliquée sur le boîtier métallique, le dissipateur thermique ou le réflecteur local, elle réduit les risques de surchauffe et assure un fonctionnement stable.
Dans ces systèmes, une interface défectueuse se traduit par des pics de température sous charge, ou par une limitation de fréquence apparemment aléatoire. Une meilleure interface permet de prévoir le comportement thermique.
familles de graisses thermiques

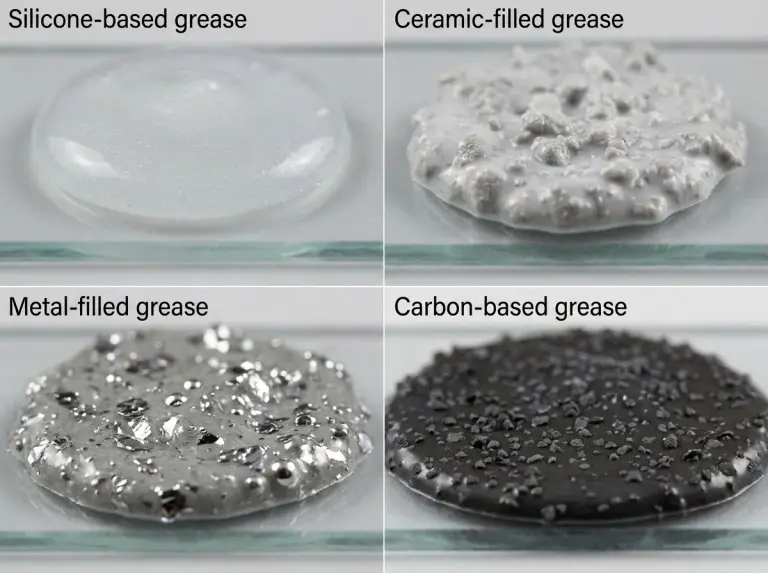

La pâte thermique n'est pas un matériau unique. Différentes familles de pâtes thermiques offrent un équilibre optimal entre performance thermique, sécurité électrique et stabilité à long terme. Sa fonction reste la même : réduire la résistance thermique d'interface. En revanche, les risques et le comportement évoluent.
Chez Trumonytechs, nous sélectionnons les familles de graisses en fonction de l'application. Nous nous concentrons sur les exigences d'interface, notamment le risque électrique, la plage de températures, la pression de contact, l'état de surface et la durée de vie. Vous trouverez ci-dessous un exemple pratique. vue des principales familles. Cela montre comment ils affectent les performances de l'interface.
À base de silicone
Nous utilisons des graisses à base de silicone comme agent de liaison stable. Elles conviennent à un usage général. Nous les avons choisies pour leur mouillage prévisible et leur faible risque électrique. Elles sont compatibles avec de nombreux assemblages électroniques.
Ce sont souvent les solutions par défaut les plus sûres. L'interface nécessite un contact constant dans le temps. Nous évitons de rechercher la conductivité la plus élevée.
rempli de céramique
Les graisses à base de céramique sont notre choix de prédilection. L'isolation électrique est une priorité. Un couplage thermique efficace à l'interface reste indispensable.
Elles offrent des performances stables. Leur profil de risque à court terme est plus faible. Cela convient aux configurations sensibles et aux environnements à signaux mixtes.
Rempli de métal
Les graisses chargées de métal visent une conductivité thermique plus élevée au niveau de l'interface. Elles contribuent ainsi aux systèmes de refroidissement haute performance.
Le risque électrique représente la principale limite. Certains mélanges peuvent être conducteurs, ou légèrement capacitifs. L'agencement des lieux est important, tout comme le contrôle de l'exposition.
à base de carbone
Les graisses à base de carbone offrent un excellent compromis entre performances thermiques et risque d'incendie à court terme. Elles présentent un risque moindre que de nombreuses graisses à base de métaux. La formulation est un facteur important.
En pratique, nous privilégions la stabilité du film à long terme. Il résiste au pompage et au dessèchement, ce qui maintient une faible résistance thermique à l'interface. Il résiste aux cycles thermiques.
Comment la graisse thermique fonctionne-t-elle ?
La graisse thermique fonctionne lorsqu'elle forme un film mince et uniforme. Ce film doit rester stable dans le temps. S'il est trop épais, il se détériore. S'il est contaminé, il se détériore également. S'il est irrégulier ou perturbé, sa résistance augmente et la graisse cesse de fonctionner.
Cette section aborde les facteurs pratiques qui influencent le fonctionnement de la pâte thermique. Nous restons concis sur la méthode d'application et nous concentrons sur la mécanique de l'interface, qui explique les variations de résultats.
Épaisseur du film
Plus de graisse n'est pas forcément mieux. Une couche épaisse oblige la chaleur à traverser une plus grande quantité de composé, ce qui augmente la résistance thermique par rapport à une couche mince. Même un composé de bonne qualité a une conductivité inférieure à celle de métaux comme le cuivre. Une épaisseur excessive ralentit donc le flux de chaleur.
L'objectif est la couverture, pas le volume. Comblez les vides. Stabilisez le contact. Évitez une couche isolante épaisse. Dans la plupart des montages, la pression exercée lors de l'installation du refroidisseur étale la graisse en une fine couche.
Observez un débordement excessif ou une couverture irrégulière après démontage. Cela indique que l'interface n'est peut-être pas optimale. L'objectif est d'obtenir un film homogène et uniforme sous une force normale.
Préparation et contamination des surfaces
La graisse thermique nécessite un contact étroit. La poussière et les films d'huile l'obstruent. Les pâtes anciennes et durcies ou les résidus d'oxydation empêchent le mouillage et emprisonnent des vides, ce qui augmente la résistance à l'interface. Ce phénomène se produit même avec des composés de haute qualité.
La contamination provoque une épaisseur de film irrégulière et crée des points chauds localisés. Ces points chauds accélèrent la dégradation et rendent le comportement thermique instable. Pour des résultats fiables, l'interface doit être propre et la graisse doit bien mouiller et s'étaler.
En service, cela explique les importantes variations de performances thermiques après maintenance. L'état de l'interface est souvent aussi important que le choix de la graisse.
Pression et motif de montage
La graisse thermique épouse la forme du corps sous pression. La pression de montage peut être irrégulière. Le dissipateur thermique peut être positionné de travers. Le film de graisse devient alors non uniforme, créant des vides d'un côté et une épaisseur excessive de l'autre.

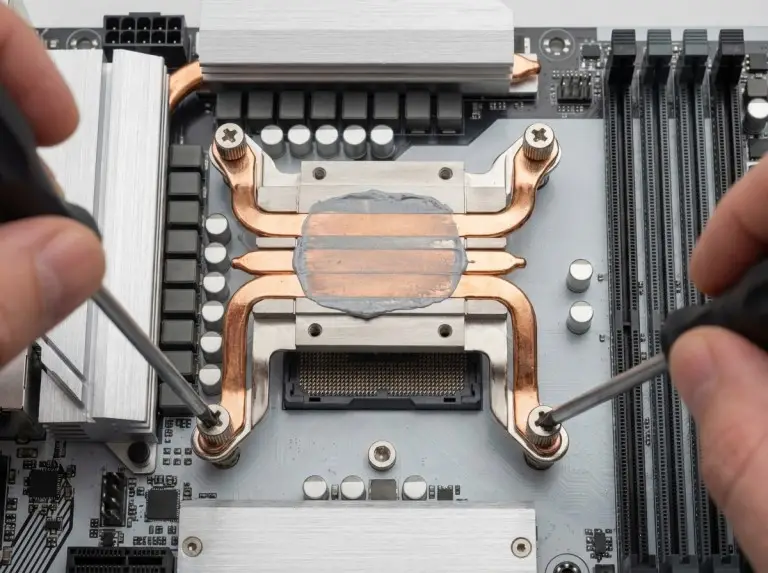

Une pression uniforme améliore le contact et favorise l'action de la graisse. Dans de nombreux assemblages, serrez en croix pour réduire l'inclinaison et améliorer l'uniformité du film lubrifiant. L'important est le résultat : obtenir un positionnement plat et stable grâce à une pression constante.
Dans les montages à basse pression ou sur des surfaces déformées, la graisse peut ne pas chasser complètement l'air. Les performances de l'interface dépendent davantage du mouillage et de la viscosité.
Motifs à points/lignes/étalés
Différents motifs visent le même résultat : obtenir un film mince et uniforme après serrage. Un point permet à la pression d’étaler le composé. Une ligne couvre les matrices allongées. Un étalement contrôlé réduit les zones non recouvertes sur les grandes surfaces.
Aucun patron ne corrige une mauvaise étanchéité. Il ne résout pas les problèmes de contamination. Il ne corrige pas une épaisseur incorrecte. Le meilleur patron assure une couverture complète. Il minimise les bulles d'air. Il s'adapte à votre surface et à votre méthode de pose.
Du point de vue de l'interface, le point d'extrémité est important. Assurez une couverture uniforme. Minimisez les zones non couvertes. Maintenez un film stable pendant les cycles de séchage.
Conclusion
La pâte thermique corrige le point faible de nombreux systèmes de refroidissement : l’interface entre la source de chaleur et le dissipateur. Elle comble les interstices microscopiques, améliore le mouillage et remplace l’air par une couche conductrice contrôlée, réduisant ainsi la résistance thermique à l’interface. La chaleur atteint alors efficacement le dissipateur ou la plaque froide.
Chez Trumonytechs, nous considérons la pâte thermique comme un gage de fiabilité et de performance. Un film mince et stable assure une température constante et réduit les contraintes thermiques lors des cycles de charge/décharge. Elle permet aux composants électroniques de fonctionner au plus près de leurs limites. Lorsque l'interface est optimale, le système de refroidissement fonctionne comme prévu.
FAQ
Quelle est la fonction principale de la graisse thermique ?
La graisse thermique réduit la résistance thermique à l'interface. Elle comble les interstices microscopiques et remplace l'air isolant par une couche conductrice de chaleur, assurant ainsi un meilleur contact.
La pâte thermique “ refroidit-elle ” un processeur ou une carte graphique par elle-même ?
Non. La pâte thermique ne refroidit pas un composant à elle seule. Elle améliore le transfert de chaleur vers le dissipateur thermique ou la plaque froide. Le système de refroidissement est ainsi plus efficace. La température baisse lorsque l'interface est optimale.
Que se passe-t-il si je n'utilise pas du tout de pâte thermique ?
En l'absence de pâte thermique, des poches d'air subsistent entre les surfaces. La résistance thermique à l'interface augmente. Les températures de fonctionnement s'élèvent. Le risque de limitation de fréquence ou d'arrêt en charge est accru. Les contraintes thermiques à long terme augmentent.
Pourquoi l'utilisation excessive de pâte thermique peut-elle aggraver les températures ?
Une trop grande quantité de graisse forme un film épais, ce qui ralentit la circulation de la chaleur par rapport à une couche mince. L'excès de pâte emprisonne des vides et s'écoule de manière irrégulière, augmentant ainsi la résistance d'interface et créant des points chauds.
La graisse thermique à base de métal est-elle toujours le meilleur choix ?
Pas toujours. Les composés chargés de métal offrent une conductivité supérieure, mais peuvent présenter un risque électrique plus élevé. Cela dépend de leur composition et de leur agencement. Le meilleur choix répond à vos besoins thermiques tout en garantissant sécurité et stabilité électriques.
Comment savoir si la pâte thermique s'est dégradée ?
Le vieillissement de la graisse se traduit par des températures plus élevées à charge de travail égale. Les ventilateurs deviennent plus bruyants. La limitation de débit se produit plus tôt. Ce phénomène survient après une utilisation prolongée. La dégradation est due au dessèchement ou à l'évacuation de la graisse. Elle est fréquente en cas de cycles thermiques fréquents.
