¿Qué es el compuesto térmico de silicona? Usos y factores clave

El compuesto térmico de silicona actúa como material de interfaz térmica (TIM). Su función principal es mejorar la transferencia de calor entre un componente caliente y un enfriador. En Trumonytechs, consideramos este compuesto como un relleno de huecos, no como un sistema de refrigeración independiente. Esta guía define el material, muestra dónde encaja entre otras opciones y explica cómo elegirlo sin comprometer la fiabilidad.

Tomar una decisión es sencillo cuando la interfaz es clara. Incluso las superficies de apariencia plana presentan rugosidades microscópicas que atrapan el aire. Si dos superficies se calientan a pesar de parecer planas, esta rugosidad suele ser la causa. El compuesto térmico de silicona reduce la resistencia térmica rellenando estas grietas, siempre que el material y la aplicación sean compatibles con el ensamblaje.

Definición y su lugar en los materiales de interfaz térmica

El compuesto térmico de silicona es un material a base de silicona. Rellena pequeños huecos entre dos superficies de contacto para reducir la resistencia térmica. Los fabricantes suelen elaborarlo a partir de una base de aceite de silicona o polímero cargado con rellenos conductores. La mayoría de las formulaciones también conservan su capacidad de aislamiento eléctrico. Dependiendo de su espesor y uso, se le puede llamar grasa térmica de silicona, pasta o compuesto para juntas. En muchas guías, también se le conoce como pasta térmica (a veces mal escrito como “pasta de tharmal”)

Este compuesto se encuentra entre el contacto "sin TIM" y otras categorías. Las almohadillas térmicas cubren huecos más grandes, pero añaden grosor. Los adhesivos térmicos unen piezas, pero dificultan el retrabajo. Las pastas no presentan estos problemas específicos de tensión.

Utilice compuesto térmico de silicona cuando se cumplan tres condiciones:

La interfaz tiene pequeños huecos, no grandes espacios.
El conjunto proporciona suficiente presión para crear una capa fina y estable.
Necesita una mejor transferencia de calor sin utilizar el TIM para soporte estructural.

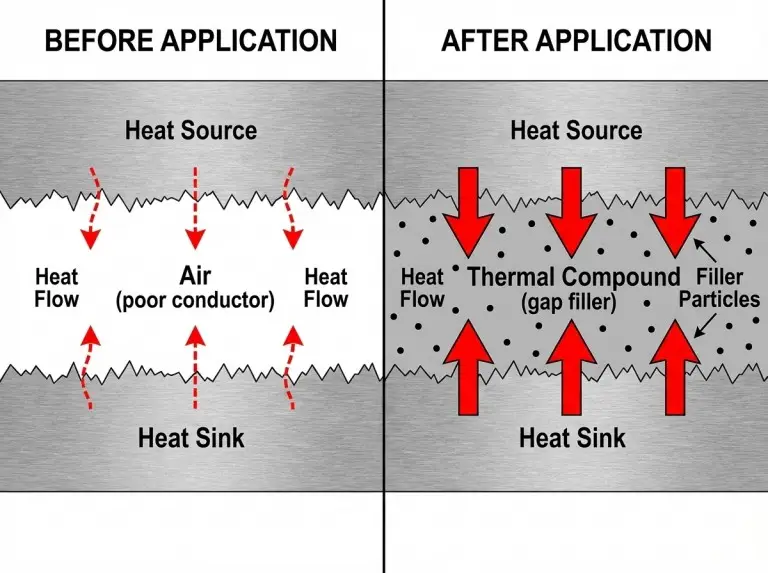

Cómo funciona: Relleno de microhuecos para reducir la resistencia térmica

Este compuesto mejora la transferencia de calor al reemplazar el aire atrapado con un mejor conductor. Incluso las superficies lisas de metal o cerámica presentan microrrugosidades. Estas rugosidades crean bolsas de aire aislantes. El compuesto fluye hacia estos huecos, creando una ruta continua para que el calor se mueva desde la fuente hasta el disipador.

El rendimiento depende de la línea de unión, no solo de la etiqueta del tubo. Una capa gruesa puede bloquear el calor, incluso con un relleno de buena calidad. Una capa fina y bien humedecida funciona mejor porque el calor tiene que desplazarse menos distancia.

No utilice el compuesto para reparar superficies deformadas o con poca fuerza de contacto. Si el disipador de calor está doblado o el espacio es amplio, el compuesto podría salirse o secarse. En estos casos, una almohadilla térmica o una estrategia diferente es una mejor opción de ingeniería.

Principales tipos de compuestos térmicos de silicona

Los tipos difieren en viscosidad, rellenos y estabilidad. Considere estos "tipos" como aplicaciones adecuadas, no como niveles de calidad. Un mismo dispositivo podría requerir diferentes compuestos según la presión de montaje o los ciclos de temperatura.

Grasa térmica de silicona de uso general para disipadores de calor de CPU/GPU

Observamos este tipo donde la presión de contacto es de moderada a alta y las superficies son planas. Es común en la refrigeración rutinaria de dispositivos electrónicos porque se expande fácilmente. También facilita la reparación. El rendimiento depende en gran medida del uso de la cantidad correcta y de la aplicación uniforme de presión.

Compuestos de silicona de alta temperatura para puntos calientes de electrónica de potencia

Úselos cuando la interfaz se someta a altas temperaturas o ciclos térmicos amplios. Estas fórmulas priorizan la estabilidad. Evitan la separación, la evaporación y el espesamiento con el tiempo. Los límites varían según el producto, por lo que siempre debe consultar la ficha técnica.

Opciones de baja migración y sangrado para ensambles sensibles

Elija opciones de bajo sangrado si el aceite de silicona podría contaminar las piezas cercanas. Esto es vital para dispositivos o sensores ópticos. La limpieza y la compatibilidad de los materiales son factores determinantes para esta decisión.

Compuestos aislantes eléctricos rellenos de cerámica para placas sensibles al riesgo

Los ingenieros eligen compuestos con relleno cerámico cuando el aislamiento eléctrico es crucial. Si bien muchos compuestos de silicona aíslan de forma natural, el sistema de relleno es importante. Verifique los requisitos dieléctricos según las condiciones específicas de su ensamblaje.

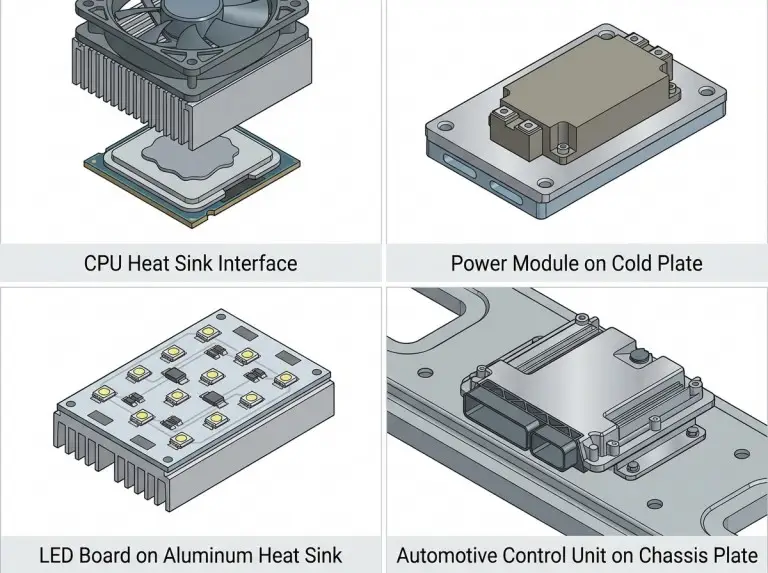

Dónde se utiliza comúnmente el compuesto térmico de silicona

Utilice este compuesto donde una interfaz mecánica atrape el aire y bloquee el calor. Normalmente se coloca entre un paquete generador de calor y un disipador. El objetivo es estabilizar las temperaturas mediante una mejor conducción, no aumentar la capacidad del disipador de calor.

CPU/GPU e interfaces de disipador de calor estándar

Este es el caso de uso más común. La interfaz suele tener una fuerte presión de sujeción, lo que permite líneas de unión finas. Un montaje y una separación correctos determinan los resultados.

Fuentes de alimentación, reguladores y módulos de alta corriente

Estas interfaces suelen presentar puntos calientes y ciclos largos. El compuesto facilita la transferencia de calor a un chasis o disipador de calor con aletas. La selección se centra en la estabilidad bajo ciclos y restricciones mecánicas.

LED y placas de iluminación de alta potencia

Los módulos LED requieren una trayectoria térmica controlada en una placa o tablero metálico. Use compuesto para lograr capas delgadas y un contacto uniforme. Mantenga el proceso limpio, ya que el exceso de material puede contaminar los elementos cercanos.

Electrónica automotriz e industrial bajo ciclos y vibraciones

La vibración afecta la estabilidad de la línea de unión. Puede usar un compuesto térmico de silicona, pero debe ser compatible con el diseño. Si el movimiento es grande o la presión varía, una almohadilla puede ser más robusta.

Factores clave para la selección y el uso seguro

Base su selección en la mecánica, el entorno y la estabilidad, no solo en un valor de conductividad. Un producto puede parecer bueno en teoría, pero fallar si se descompone o se seca en su configuración específica. Comience por definir el comportamiento del espacio libre bajo condiciones de carga y servicio.

Verifique las especificaciones térmicas en contexto. Los valores varían según los métodos de prueba y el espesor. Si su ensamblaje utiliza baja presión, la estabilidad y la humectación son más importantes que los valores de pico.

Preste atención a la viscosidad. Una viscosidad baja puede provocar fugas durante el ciclo. Una viscosidad alta impide una humectación adecuada y causa vacíos. Su método de ensamblaje determina qué significa "trabajable".

Considere el aislamiento eléctrico como un requisito. Algunas interfaces lo requieren, mientras que otras priorizan la conducción. Compruebe la compatibilidad con plásticos o recubrimientos si existe riesgo de contaminación.

Defina claramente el entorno operativo. La temperatura, la humedad y la vibración afectan la estabilidad. Para entornos hostiles, verifique con las hojas de datos o realice evaluaciones específicas.

Factor de decisión	¿Qué definir primero?	Por qué es importante en la interfaz	Qué verificar
Espacio de interfaz + presión	Fuerza de sujeción típica y planitud	Controla el espesor de la línea de unión y el riesgo de huecos.	Humectación y esparcimiento bajo montaje real.
Temperatura y ciclos	Perfil de estado estacionario + ciclo	Impulsa la separación, el espesamiento o el bombeo.	Límites de la hoja de datos y notas de estabilidad
Viscosidad/trabajabilidad	Método de montaje y necesidades de reelaboración	Afecta la formación de huecos y la repetibilidad.	Consistencia de la aplicación entre operadores
Sensibilidad a la migración/hemorragia	Partes cercanas y riesgo de contaminación	Puede afectar la óptica, los contactos o la limpieza.	Adecuación para bajo sangrado/baja migración
Requisitos eléctricos	Necesidad de aislamiento frente a prioridad de conducción	Previene posiciones cortas y gestiona el riesgo	Comportamiento dieléctrico en su apilamiento

Aplicación correcta y errores comunes a evitar

El éxito se basa en una interfaz limpia, cantidades controladas y una presión uniforme. Los procesos inconsistentes atrapan huecos o crean capas gruesas. Concéntrese en resultados repetibles, no en la perfección estética.

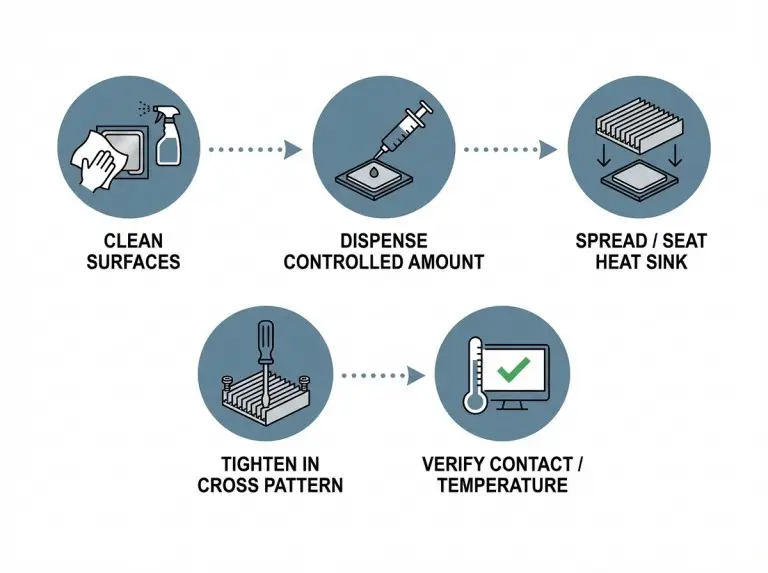

Lista de verificación de aplicaciones y solución de problemas

Preparación de la superficie: Primero quite el polvo, los residuos y los residuos viejos.
Comprobación de ajuste: Asegúrese de que el espacio no sea demasiado grande para que la pasta pueda cubrirlo.
Control de cantidad: Mida la cantidad para evitar que se salga.
Método de montaje: Apriete los sujetadores de manera uniforme para evitar la inclinación.
Comprobación posterior al montaje: Busque picos de temperatura que indiquen vacíos.
Desencadenante de retrabajo: Si persisten los puntos calientes, verifique la planitud y la presión.

La aplicación excesiva es un fallo común. Las capas gruesas bloquean el calor y migran a los conectores. La aplicación insuficiente deja bolsas de aire.

Una presión desigual simula una pasta en mal estado. Si se levanta una esquina, aparecen puntos calientes. Arreglar la mecánica suele ser mejor que cambiar los materiales.

Estabilidad del cuadro en diversas condiciones. Algunos conjuntos duran años; otros se degradan con el uso. Para entornos hostiles, establezca criterios de inspección en lugar de asumir que durará para siempre.

Conclusión

El compuesto térmico de silicona rellena microespacios para mejorar la transferencia de calor. Para obtener un buen resultado, es necesario adaptar el compuesto a sus necesidades de presión, entorno y estabilidad. Aplíquelo en una cantidad controlada y con un montaje uniforme. Trátelo como una capa diseñada, definida y verificada, para reducir los puntos calientes sin complicar demasiado su diseño.

PREGUNTAS FRECUENTES

¿Para qué se utiliza el compuesto térmico de silicona?

Reduce la resistencia térmica en los puntos de contacto. Esto se logra rellenando microhuecos y reemplazando el aire atrapado. Normalmente se aplica entre una fuente de calor y un disipador. Para espacios grandes, utilice una categoría de material diferente.

¿El compuesto térmico de silicona es lo mismo que la pasta térmica o la grasa térmica?

Sí, los términos suelen usarse indistintamente. La denominación suele reflejar la viscosidad o el empaque, más que un estándar estricto. Elija en función de la presión, la estabilidad y su proceso.

¿El compuesto térmico de silicona conduce la electricidad?

Muchos son aislantes, pero depende de la fórmula. Verifique las propiedades dieléctricas según sus necesidades. Si la interfaz está cerca de conductores expuestos, exija explícitamente el aislamiento.

¿Cuánta cantidad de compuesto térmico de silicona debo aplicar?

Procura una línea de unión fina y continua. Un exceso crea una capa gruesa y resistente que deja suciedad. Una cantidad insuficiente deja bolsas de aire.

¿Cuánto dura el compuesto térmico de silicona?

La vida útil depende de la fórmula y el entorno. Los ciclos de temperatura y la vibración la acortan. Defina los factores desencadenantes de retrabajo según el rendimiento, en lugar de una fecha fija.

¿Cuándo debo elegir una almohadilla térmica en lugar de un compuesto térmico de silicona?

Use una almohadilla para espacios más grandes o variables. Las almohadillas también son mejores cuando la presión es baja. Los compuestos funcionan mejor para interfaces estrechas y uniformes donde el retrabajo es frecuente.
