파우치형 배터리 모듈은 부드러운 알루미늄 호일로 덮인 파우치 셀을 더 큰 배터리 팩을 구성하는 견고하고 연결성이 뛰어나며 열 관리가 가능한 빌딩 블록으로 변환하는 구조입니다. 파우치 형태는 단단한 금속 케이스 대신 얇은 알루미늄 라미네이트 외피를 사용하기 때문에, 셀 자체가 아닌 모듈이 기계적 지지, 팽창 제어, 열 방출 및 전기적 연결을 담당해야 합니다. 따라서 대부분의 핵심적인 설계 작업이 셀에서 모듈로 옮겨갑니다. 아래 섹션에서는 파우치형 배터리 모듈의 제작 방식, 압축 및 팽창이 기계적 설계에 미치는 영향, 그리고 셀 표면에서 냉각수로 열이 전달되는 방식에 대해 설명합니다. 파우치 모듈은 더 넓은 범위의 배터리 제품군에 속합니다. 배터리 모듈, 하지만 이들의 부드러운 세포벽은 모듈 수준의 제약 조건을 각기둥형 또는 원통형 설계와는 구별되게 만듭니다.
파우치 셀 배터리 모듈이란 무엇인가

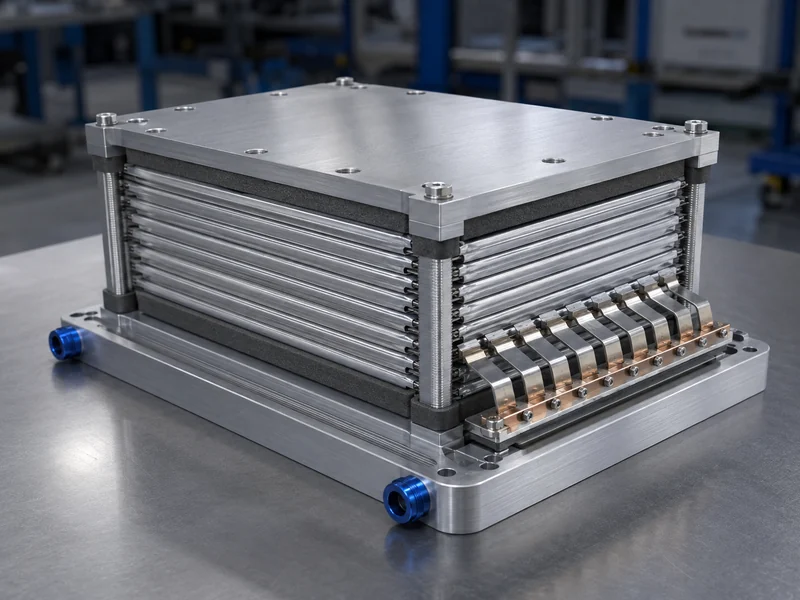

파우치 셀 모듈은 제어된 압력 하에 프레임 내부에 파우치 셀들을 모아 직렬 및 병렬로 연결하고, 이 셀들을 냉각 표면에 결합시킵니다. 견고한 끝판 또는 하우징이 셀 스택을 지지하고, 절연층이 가장 바깥쪽 셀과 금속 부분을 분리하며, 압축 패드 또는 플레이트가 각 셀의 표면에 전극이 제대로 고정되도록 합니다. 파우치 자체는 전극 스택과 전해액을 담고 있는 밀폐된 알루미늄 적층체로 구성되어 있으며, 전류를 전달하기 위해 한쪽 또는 양쪽 끝에 평평한 알루미늄 호일 탭이 나와 있습니다.
엔지니어들은 구조를 계층별로 설명하며, 팩의 크기를 결정할 때 명칭은 중요합니다. 개별 셀은 먼저 병렬 단위(병렬 어셈블리, P-세트, 슈퍼셀 또는 서브모듈 등으로 다양하게 불림)로 그룹화됩니다. 이 단위는 직렬로 연결되어 모듈을 형성하고, 모듈들이 결합되어 팩을 구성합니다. 배터리 모듈과 배터리 팩의 차이점 초기에 이렇게 하면 나중에 냉각, 감지 및 구조적 기능을 올바른 레벨에 할당할 때 발생하는 혼란을 방지할 수 있습니다.
파우치 탭은 얇고 평평하기 때문에 모듈의 연결 방식은 구조 설계의 일부이며, 나중에 고려되는 사항이 아닙니다. 탭은 일반적으로 초음파 접합이나 레이저 용접을 통해 탭끼리 또는 탭과 버스바 사이에 접합됩니다. 평평한 형상으로 인해 접촉면은 넓지만 기계적 강도는 약하므로 버스바와 프레임이 탭이 견딜 수 있는 하중을 지탱해야 합니다. 배터리 모듈 설계 탭, 버스바, 압축 및 냉각을 하나의 결합 시스템으로 취급합니다.
모듈 레벨에서의 파우치형, 프리즘형 및 원통형 포맷

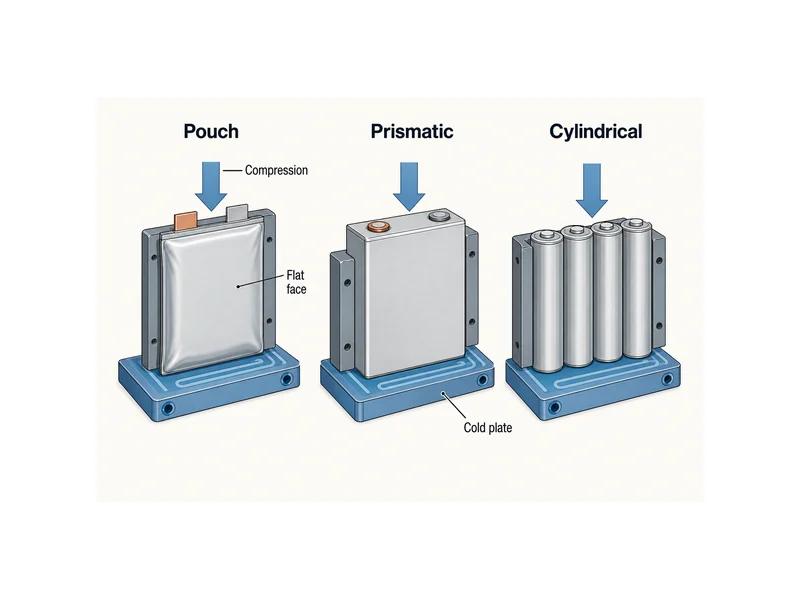

셀 형태는 모듈이 수행해야 하는 작업량을 결정하며, 파우치형 셀은 모듈에 가장 많은 작업량을 부여합니다. 원통형 및 각형 셀은 자체적으로 단단한 용기를 사용하기 때문에 모듈은 주로 완성된 셀의 위치를 정리하고 연결하는 역할을 합니다. 파우치형 셀은 부드러운 상태로 제공되므로 모듈이 용기가 제공해야 하는 강성, 압축 및 평평한 열 경로를 제공합니다. 이것이 파우치형 셀의 높은 셀 수준 에너지 밀도의 근본적인 장점입니다. 즉, 셀 내부의 포장재 질량은 줄이고 모듈의 구조적 및 열적 성능은 향상시키는 것입니다.
모듈이 상속받는 작업에 대한 세 가지 형식을 비교하면 팩 아키텍처를 확정하기 전에 선택이 더 명확해집니다.
| 차원 | 작은 주머니 | 프리즘형 | 원통형 |
|---|---|---|---|
| 세포 케이스 | 부드러운 알루미늄 라미네이트 파우치 | 단단한 직사각형 캔 | 단단한 금속 튜브 |
| 모듈의 기계적 역할 | 높음 — 뻣뻣함을 유지하고 부기를 잡아줍니다. | 난이도 보통 — 단단한 캔을 찾아냅니다 | 낮음 — 캔은 자체적으로 지지됩니다 |
| 냉각 인터페이스 | 넓고 평평한 면이므로 판과의 접합면 재료가 필요합니다. | 평평한 벽이나 바닥 | 곡면, 제한된 평면 접촉 |
| 부기 관리 | 압축은 다음과 같이 설계되었습니다. | 캔에 담겨 있음 | 캔에 담겨 있음 |
형태 선택은 세포 수준뿐 아니라 모듈 수준에서도 중요한 결정입니다. 원통형, 각기둥형, 파우치형 등이 있습니다. 전기차 배터리 모듈 종류 조립 및 냉각 방식을 다양하게 변경할 수 있습니다. 모듈 수준에서 파우치의 평평하고 압축 가능한 표면은 열 전달에 있어 주요 이점인 동시에 외부 지지대가 필요한 이유이기도 합니다.
모듈 조립 시 팽창 및 압축

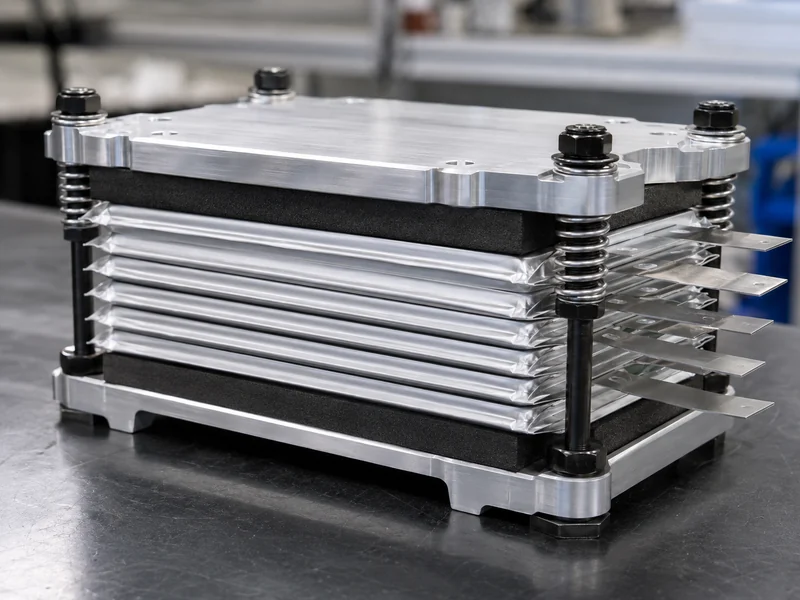

파우치형 배터리 모듈의 기계적 설계는 압축에 의해 결정됩니다. 배터리 셀은 팽창하기 때문에 이를 안정적으로 고정해야 합니다. 파우치형 셀은 충전 상태에 따라 팽창하며, 밀폐된 파우치 내부에 가스와 물질 변화가 축적되면서 수명 주기 동안 천천히 팽창합니다. 외부 압력이 없으면 내부 층이 분리되어 노화가 가속화되고 불균일한 마모가 발생합니다. 따라서 모듈은 압축 패드, 폼 또는 스프링식 엔드 플레이트를 통해 각 셀 면에 하중을 가하여 셀 스택을 찌그러뜨리지 않고 고정합니다.
압력을 얼마나 가해야 하는지, 그리고 언제 가해야 하는지는 정해진 수치가 없는 절충안입니다. 조립 초기에 압축을 가하면 나중에 스택이 팽창할 수 있는 범위를 제한할 수 있지만, 단단한 모듈에 초기 압력을 너무 많이 가하면 셀이 팽창하면서 압력이 더 높아져 성능 저하가 가속화될 수 있습니다. 적절한 압력 범위는 셀의 화학적 특성, 형태, 프레임 강성에 따라 달라지므로 모듈 제조업체는 다른 설계의 값을 그대로 복사하는 대신 특정 셀에 맞춰 압축력을 검증해야 합니다.
압력 수준과 타이밍은 조립 과정에서 고정되므로 압축은 적층 및 결합 순서와 함께 설계됩니다. 배터리 모듈 및 팩 조립 공정 세포들이 쌓이고, 압축되고, 연결되는 순서를 정하며, 그 순서에 따라 부기가 첫 번째 세포에서부터 억제될지 아니면 나중에 억제될지가 결정됩니다.
세포-냉각제 열 전달 경로

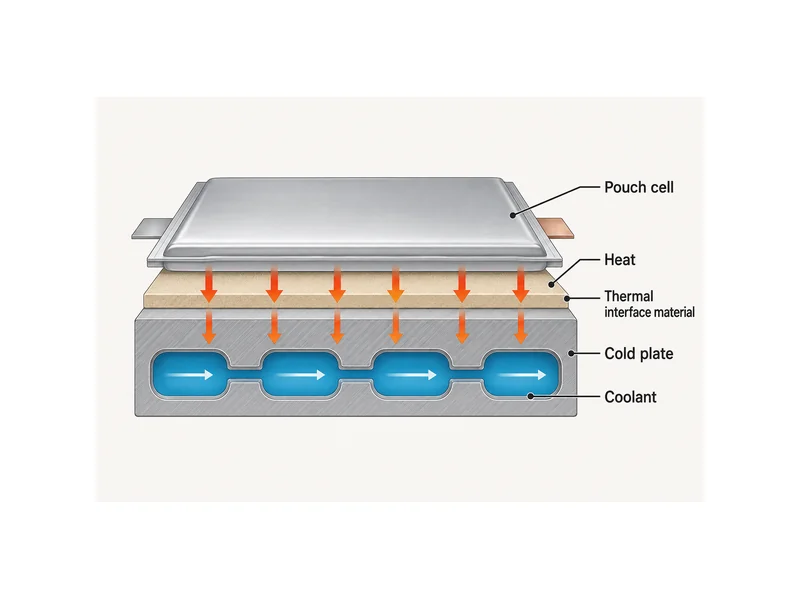

파우치형 배터리 셀은 넓고 평평한 면을 통해 열을 방출합니다. 모듈의 역할은 이 열이 냉각재로 원활하게 전달될 수 있도록 저항이 낮은 경로를 제공하는 것입니다. 평평한 면은 냉각을 위한 넓은 표면적을 제공한다는 장점이 있지만, 부드럽고 약간 불규칙한 파우치 표면은 단단한 냉각판과 매끄럽게 접촉하지 않습니다. 이러한 틈을 열전도성 소재(TIM)로 메워 단열재를 제거함으로써 열이 접합부에서 정체되지 않고 셀에서 냉각 구조로 전달되도록 합니다.
계면 재료 선택은 단순히 전도성뿐만 아니라 간격, 조립 응력, 그리고 셀 고정 방식에 대한 결정입니다. 배터리용 열 인터페이스 재료 갭 필러는 유연한 셀과 플레이트 사이의 실제 간격을 메우고, 모듈이 이미 가하는 압축력을 견디며, 셀이 숨을 쉴 때에도 접촉을 유지해야 합니다. 너무 딱딱한 갭 필러는 조립 시 응력을 증가시키고, 너무 얇은 갭 필러는 고르지 않은 면에 틈을 남깁니다.
콜드 플레이트의 위치는 모듈 전체의 냉각 한계를 결정합니다. 두 가지 일반적인 통합 방식이 있습니다. 스택의 측면이나 하단에 콜드 플레이트를 배치하면 하나의 플레이트로 여러 셀을 냉각할 수 있어 제작이 간소화됩니다. 셀 사이에 플레이트를 배치하면 냉각 성능이 향상되지만 부품 수가 늘어나고 확장이 어렵습니다. 어떤 방식이든 목표는 모든 셀을 리튬 이온 셀의 최적 성능 및 수명 범위(일반적으로 15~45°C) 내에 유지하는 것입니다. 또한 냉각은 셀 간의 온도 차이를 몇 도 이내로 유지해야 합니다. 전기차 배터리 냉각 그렇게 되면 한 셀의 온도가 더 높아져 모듈 전체에 걸쳐 불균일한 노화가 발생합니다.
따라서 냉각 부품과 인터페이스 재료는 함께 선택되어야 합니다. 개별적으로 선택하면 인터페이스가 플레이트와 맞지 않게 됩니다. Trumonytechs는 셀-냉각 경로를 따라 함께 작동하도록 설계된 액체 냉각판과 열 인터페이스 재료를 공급합니다. 따라서 갭 필러는 플레이트와 파우치 모듈이 이미 가지고 있는 압축에 적합합니다. 특정 모듈에 어떤 재료와 플레이트가 적합한지는 셀의 갭, 평탄도 및 열 부하에 따라 달라지므로 추측하기보다는 이러한 수치를 기준으로 확인해야 합니다.
파우치형 세포 모듈이 적합한 위치

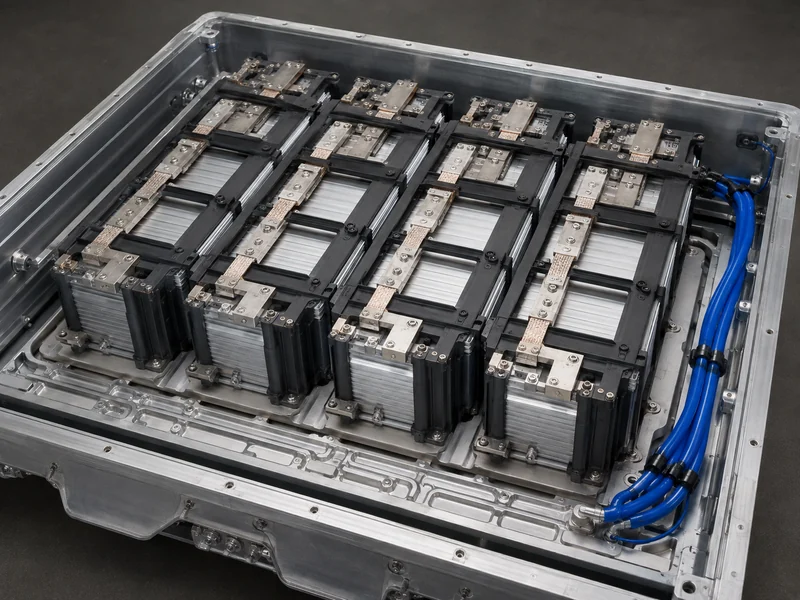

파우치형 셀 모듈은 높은 셀 에너지 밀도와 평평한 냉각면이 요구되는 응용 분야에 적합하며, 이러한 이유로 전기차 및 고정형 에너지 저장 장치에 널리 사용됩니다. 하지만 파우치형 셀은 셀 벽이 팩 구조 역할을 겸하는 셀-팩 구조와 같이 셀이 구조적 하중을 견뎌야 하는 설계에는 적합하지 않습니다. 기존의 모듈-팩 구조에서 파우치형은 압축, 열 인터페이스 및 냉각에 엔지니어링 노력을 집중시키는데, 이 세 가지 제약 조건은 이 글의 나머지 부분에서도 다뤄질 내용의 핵심입니다.
파우치는 손상되거나 오용될 경우 가스가 누출될 수 있기 때문에, 배터리의 안전성은 파우치 형태 자체에서도 비롯됩니다. 셀과 팩의 안전성은 모듈의 구조가 아닌, 테스트 프로토콜을 규정하는 IEC 62133 시리즈, UL 1642, UL 2054와 같은 공표된 표준에 따라 관리됩니다. 모듈 자체는 셀을 안정적이고 시원하게 유지하고, 균일하게 부하를 분산시켜 고장 발생 가능성을 줄이는 역할을 합니다.
세포가 아닌 모듈이 해결해야 할 문제는 무엇인가?
파우치형 배터리 모듈은 연질 셀이 포기하는 모든 것을 제공하는 부분으로 이해하는 것이 가장 좋습니다. 즉, 강성, 팽창에 대한 압축력, 그리고 셀 표면에서 냉각수로 이어지는 깨끗한 통로를 제공합니다. 포맷 선택, 압축 범위, 인터페이스 재질, 그리고 콜드 플레이트 배치는 개별 사양이 아니라 서로 연관된 결정 사항입니다. 압축을 변경하면 열 접촉이 달라지고, 냉각 레이아웃을 변경하면 스택의 균일한 노화 정도가 달라지기 때문입니다. 가장 흔히 오해되는 부분은 열 인터페이스 재질과 콜드 플레이트를 독립적인 선택 사항으로 생각하는 것입니다. 모듈 수준에서는 동일한 간격, 응력, 열 부하에 맞춰 크기가 조정된 두 가지가 함께 사용될 때만 제대로 작동합니다. 파우치형 셀을 통합하는 엔지니어는 먼저 셀의 간격, 평탄도, 열 부하를 고정한 다음, 이러한 수치에 맞춰 압축과 인터페이스 및 플레이트 조합을 선택해야 합니다.
자주 묻는 질문
파우치형 배터리는 배터리 모듈에서 압축이 필요한가요?
네, 파우치형 세포는 사용하면서 팽창하고, 그렇지 않으면 연질층이 분리될 수 있기 때문에 제어된 압축이 필요합니다. 모듈은 패드, 폼 또는 스프링식 엔드 플레이트를 통해 압력을 가하는데, 이 플레이트들은 세포 덩어리를 찌그러뜨리지 않고 고정할 수 있도록 크기가 조정되어 있습니다. 가해지는 압력의 크기는 세포와 프레임에 따라 결정되며, 정해진 기준값이 있는 것은 아닙니다.
파우치형 세포가 팽창하는 이유는 무엇이며, 모듈은 이를 어떻게 처리합니까?
파우치형 배터리는 밀봉된 파우치 내부에 가스와 물질 변화가 축적되어 팽창하며, 이러한 팽창은 수명 기간 동안 그리고 거의 완전 충전 상태에 이를 때까지 계속됩니다. 모듈은 각 셀의 표면을 압축하고 조립 초기 단계에서 압력을 가함으로써 이러한 팽창을 제어하며, 이는 나중에 셀 스택이 팽창하는 정도를 제한합니다.
파우치형 배터리 모듈에서 열은 어떻게 제거되나요?
열은 세포 셀의 넓고 평평한 면을 통해 열 전달 매체로 전달된 다음, 스택의 측면이나 바닥 또는 셀 사이에 놓인 냉각판으로 전달됩니다. 열 전달 매체가 중요한 이유는 부드럽고 고르지 않은 파우치 표면만으로는 공극을 사이에 두고 단단한 냉각판으로 열을 전달할 수 없기 때문입니다.
파우치형 배터리 셀과 냉각판 사이에 사용되는 열전도성 소재는 무엇입니까?
일반적으로 갭 필러 또는 써멀 패드와 같은 갭 필러 열 인터페이스 재료는 부드러운 파우치 표면과 콜드 플레이트를 연결하여, 갇힌 공기로 인해 차단되었던 열 전달을 가능하게 합니다. 이러한 재료의 선택은 셀의 실제 갭, 평탄도, 그리고 모듈에 이미 적용된 압축 정도를 고려하여 이루어지므로, 열전도율만을 기준으로 선택하는 것이 아니라 특정 플레이트와 셀에 맞춰 선택됩니다.
파우치형, 프리즘형, 원통형 중 모듈 수준에서 냉각하기 가장 쉬운 형태는 무엇일까요?
파우치형 셀은 넓은 평면으로 인해 열 전달 면적이 넓어 냉각에 가장 유리한 형태를 제공하지만, 이를 구현하려면 해당 평면을 냉각판과 연결하는 인터페이스 재질이 필요합니다. 각형 및 원통형 셀은 견고한 용기 형태로 제작되어 설치가 용이하지만, 셀당 냉각 표면에 제공하는 평면 면적이 더 작습니다.
