热界面材料指南

首页 " 热界面材料指南

热界面材料（TIM）它们在两个或多个固体表面之间的热传导中发挥着重要作用。

这就像完美的三明治--当你以为已经做好了，咬下去却发现空空如也。热界面材料类似于三明治中的隐藏元素。它们发挥着至关重要的作用。

热界面材料在确保电子设备元件的安全性和功能性方面发挥着重要作用。它们填充两个表面之间的间隙，提高热传导效率，保护电子元件。这就提高了整个热管理系统的性能。

在热界面材料指南中，我们将帮助您了解热界面材料的基本概念。我们还将解释不同的材料类型。最后，我们将介绍为特定应用选择 TIM 时需要考虑的关键因素。

什么是热界面材料？

热界面材料（TIM）在电子设备的热管理中发挥着关键作用。它们是一种高性价比、高能效的无源热管理解决方案。热界面材料旨在有效保持电子设备和元件的工作温度。

有多种 TIM 可供选择。它们包括相变材料、间隙填充剂和导热脂。还有一些不太常见的材料。

它们的作用是在两个或多个电子元件的表面之间传递热量。它们在保持电子设备温度方面发挥着重要作用。

热界面材料的类型

各种热界面用于满足不同行业的特定热管理需求。最常见的类型包括导热胶带、润滑脂、凝胶、导热粘合剂、绝缘垫、相变材料和先进材料。在此，我们将介绍主要类型，帮助您针对不同应用做出明智的选择。

导热胶带

导热胶带应用广泛。它们可用作散热器连接，具有机械稳定性和粘合性。

导热胶带只需压力即可发挥作用。与其他界面材料相比，它们对硬件的要求非常低。

人们通常用它将 LED 灯和半导体封装粘贴到散热器表面。不过，它通常不适合顶面凹陷的球栅阵列（BGA）封装。

糊剂、油灰、凝胶和润滑脂

这些产品在室温下以流体状态生产。它们用于填充不规则表面或非接触表面之间的缝隙。润滑脂以薄层涂抹，以减少表面之间的热阻。

这些产品在设计之初通常是不导电的，或根据需要是导电的。然而，在需要绝缘的电子设备中使用这些产品很可能会出现问题。工程师需要提前了解潜在的问题。

相变材料

相变材料（PCM） 在较低温度（通常在 131 至 149 华氏度之间）下从固态变为液态。它们是油基界面材料的替代品。

独特的相变特性使其更易于处理和加工。它们还能在更高的工作温度下保持流体的润湿特性。

这一特性使 PCM 能够实现更简洁的手工流程，而不会出现干燥问题。将来还可以进行预组装。

灌封和液体粘合剂

热敏粘合剂是专为处理同步热传递而设计的胶水。它们可以是压敏胶带、压敏薄片或液体固化形式。热灌封化合物主要用于提供保护性封装。它们还能将热量从系统内部传递到外壳。热灌封化合物在固化后可具有各种粘合性和机械性能，有些甚至在完全固化后仍保持橡胶般柔软的质地。

先进材料

这是一种新型导热材料。它基于一种相对较新的导热材料成分。这些材料以热解石墨为基础，具有不同寻常的各向异性。

这些材料适用于在狭小空间传热。它们还具有柔韧性和适度导电性。

它们尤其适用于现代消费设备和应用。高质量的热管理解决方案需求旺盛。

间隙填充：尺寸考虑因素

在选择正确的热界面材料时，应详细了解应用的尺寸。避免做出错误的决定，尤其是在进行间隙填充时。热界面是散热器和元件之间的微小空间。这里使用的导热介质是 TMI。

热界面通常非常小，通常以微米为单位。间隙填充应用更关注元件与封装电子组件的金属外壳之间的距离。这一距离通常以毫米为单位。

毫米和微米之间的尺寸差异对所选导热材料的性能至关重要。选择合适的导热材料有助于最大限度地降低电子设备过热的可能性。

在选择间隙填充材料时，应确保其导电性和窄度足以满足应用要求。许多间隙填充材料由硅胶制成，因为硅胶具有可变性和导热性。此外，一些导热垫可能含有陶瓷粉，以提高导热性。

环氧树脂和橡胶（如硅橡胶）的导热率通常较低。因此，它们主要用于设备的电气绝缘。它们还用于在散热过程中粘合设备。在选择填充间隙的材料时，需要仔细考虑其导热性和适用性。

导热垫和导热膏

在选择导热材料时，可以有多种选择，例如导热垫和导热浆料。选择哪种类型的导热材料取决于您的应用、生产设计以及必须达到的关键性能等因素。

导热垫或导热膏的选择取决于散热器是否需要用界面材料固定到位。如果需要，导热垫等粘合剂可能是更好的选择。

导热垫还有一个额外的好处。它们通常被预先切割成合适的尺寸，以确保更顺畅的应用。

不过，值得注意的是，这两种方案都会产生较厚的界面层和较高的热阻。在权衡各种方案时，需要考虑所选化合物的性能要求。此外，还需要考虑对应用条件的了解。

不同的热要求和环境条件可能会使任一选项更适合特定情况。

为您的应用选择合适的 TIM

在为您的应用选择合适的热界面材料 (TIM) 时，请考虑以下关键特性。

导热性： TIM 的热导率是 TIM 能通过界面传递多少热量的关键指标。热导率较高的材料通常具有更好的传热性能。这是比较不同 TIM 材料时需要考虑的一个重要因素。

易于应用和安装： 应用和安装成本也会影响 TIM 的选择。例如，使用灌封胶作为 TIM 需要一些额外的工序来固定元件。这就延长了装配时间。此时，导热胶带可能是更好的选择。因此，在选择 TIM 时，还需要考虑总体成本。

性能可靠性： TIM 应在电子设备的整个生命周期内始终可靠地运行。这对于需要长期可靠性的应用尤为重要。例如，航空电子设备和电信设备。因此，在选择 TIM 时应确保其可靠和稳定。它应为保持电子设备的最佳性能提供长期支持。

与散热器材料兼容： 兼容性是一个容易被忽视的因素。在某些情况下，它可能会导致重大问题。验证 TIM 与所用热粘合剂或散热片材料的兼容性是一项重要任务。它能防止可能出现的不良影响。

环境因素： 在选择 TIM 之前，必须考虑环境因素和潜在的热变化。检查 TIM 在不同环境条件下的性能。确保 TIM 在各种环境下都能可靠运行。

热界面材料的应用

热界面材料是高效热管理系统的关键组成部分。它们广泛应用于各行各业，以确保电子设备有效散热并防止局部温度过载。以下是一些使用热界面材料的主要行业：

电信： 电信行业设备通常在高度集成和高功率密度的环境中运行。TIM 用于电信基站和通信设备。它们还用于光纤通信设备。TIM 可确保热量从设备中有效传递和散发，从而保持安全的工作温度。

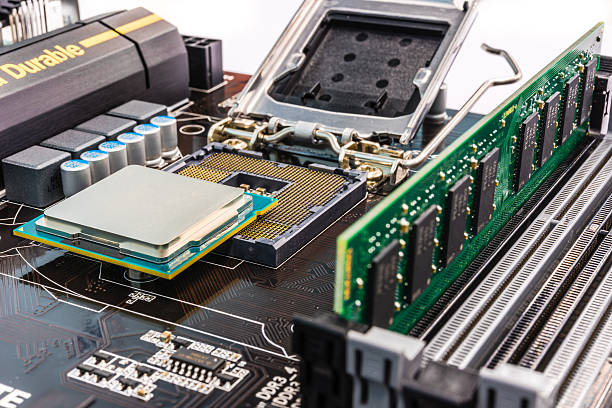

服务器 服务器和数据中心中的高性能计算设备会产生大量热量。TIM 在服务器的中央处理器（CPU）、图形处理器（GPU）和其他散热组件中发挥着重要作用。它们能保持设备的稳定性和性能。

游戏游戏行业的高性能图形处理器需要有效的热管理系统来防止设备过热。TIM 广泛应用于游戏机、图形卡和其他游戏设备。它们可确保这些设备在高负荷下保持适当的工作温度。

汽车现代汽车采用了越来越多的电子设备。其中包括发动机控制单元、信息娱乐系统和驾驶辅助技术。TIM 可确保这些电子元件在车内各种温度条件下正常工作。

航空航天 航空航天领域对电子设备的温度控制提出了很高的要求。TIM 在飞机和航天器的电子舱、导航系统和通信设备中发挥着关键作用。它们能确保设备在极端环境下可靠运行。

结论

热界面材料（TIM）是多个行业不可或缺的关键要素。它们为高效的热管理系统提供可靠的支持。从电信到服务器、游戏、汽车和航空航天，它们都发挥着不小的作用。它们能确保电子设备在大功率和高性能环境中有效散热。它们还能防止局部温度过载，维持设备的安全工作温度范围。

作为一家专业制造商、 Trumonytechs 与客户密切合作。他们了解客户对材料类型和应用的偏好。他们不断进行测试。我们致力于帮助客户找到最适合他们需求的 TIM。
