수냉식 냉각판(EV&ESS)

Trumonytechs EV/ESS 수냉 플레이트

Trumonytechs 수냉식 냉각판로도 알려진 액체 냉각판는 주로 열전도율이 높은 알루미늄으로 만들어집니다. 주로 다음에서 사용됩니다. 배터리 팩 냉각 솔루션. 공랭식보다 우수한 냉각 방식입니다. 열은 셀에서 2상 냉각수로 전달됩니다. 이는 냉각판의 내부 채널 순환과 결합하여 셀에서 국소적인 열 방출을 달성합니다. 또한 최적의 충전 및 방전 성능을 달성하고 배터리 수명을 연장합니다.

수냉판 디자인 옵션

Trumonytechs는 다양한 맞춤형 수냉 플레이트를 제공합니다. 당사의 전문 팀이 귀하의 용도에 맞는 플레이트 유형을 선택합니다. 고객의 특정 요구 사항에 따라 이 작업을 수행합니다. 일반적인 유형의 수냉판에는 사문석 튜브, 스탬핑 액체 냉각판, 마이크로 채널 액체 냉각판이 있습니다.

마이크로 채널 냉각판-수냉식 냉각판(EV&ESS)
마이크로 채널 콜드 플레이트
스네이크 튜브 액체 냉각판
스네이크 튜브
ESS 프리즘형 배터리 팩 열전달 스탬핑 액체 냉각판-수냉식 냉각판
스탬프 액체 냉각판

각 냉각판 디자인에는 장점이 있습니다. 예를 들어 스네이크 튜브는 더 컴팩트하여 가장 작은 마이크로 채널 코일을 형성합니다. 공간을 절약하고 더 가볍기 때문에 원통형 배터리 팩을 냉각하는 데 이상적입니다. 또한 뛰어난 냉각 결과를 제공합니다.

Cold Plate Types Microchannel Cold Plate Snake Tube Stamped Liquid Cooling Plates
Outline Envelope Dimensions 1020mm×800mm×53mm 230mm×90mm×45mm 1700mm×1200mm×35mm
Component Extruded Profiles + Quick Coonectors S-shaped Microchannel Tube+ Quick Connectors Stamping Runners+ Quick Connector
Material 3003 Aluminum Alloy 3003 Aluminum Alloy 3003 Alumiunum Alloy
Connection Method Brazing Brazing Brazing
Heat Flow Density Of Single Cell 7840w/m³ 3025w/m³ 9233w/m³
Temperature Difference Between Inlet And Outlet Liquid 2.5℃ 3.2℃ 3℃
Maximum Battery Cell Temperature 32℃ 36℃ 29℃
Customisation Options When The Heat Exchange Demand Is High, We Also Use Stamping + Fin Design

Trumonytechs' 팀은 다양한 배터리 냉각 시스템을 위해 수냉판의 액체 흐름 경로, 흐름 균형, 재료 호환성, 유체 안정성 및 온도 균일성을 전문적으로 설계하고 최적화했습니다. 또한 최상의 냉각 효과를 얻기 위해 무게와 기타 측면도 고려했습니다. 물론 맞춤형 요구사항이 있는 경우 온라인으로 엔지니어에게 문의하여 설계 지원을 받을 수 있습니다.

배터리 콜드 플레이트 작동 원리

배터리 셀이 작동할 때 상당한 양의 열이 발생합니다. 이 열을 효율적이거나 신속하게 관리하지 않으면 셀이 매우 불안정해질 수 있습니다.

이러한 조건에서, 액체 냉각 i는 일반적으로 셀의 안정적인 작동 성능을 보장하기 위해 채택됩니다. 따라서 액체 냉각판이 등장합니다. 인접한 이미지에서 셀의 열은 단계적으로 수냉판으로 전달됩니다. 이것은 고온에서 저온으로 고체 전도 열 전달입니다. 그런 다음 냉각수가 채널 내부를 순환하여 수냉판을 식힙니다.

Trumonytechs의 기술팀은 냉각 설계 프로세스의 모든 단계에서 도움을 드릴 준비가 되어 있습니다. 여기에는 초기 설계, 가상 테스트 및 세부 분석이 포함됩니다.

배터리 냉각 효율 비교

Trumonytechs는 배터리 냉각판의 전문 제조를 전문으로 합니다. 당사의 전문 R&D 팀은 프리즘에 최적화된 디자인을 개발했습니다. 배터리 팩. 이를 크게 개선했습니다.

아래 비교 차트에는 배터리 셀의 최대 온도, 배출구 액체 온도, 각형 배터리 팩의 전체 온도가 나와 있습니다.

유로 구조를 재설계하여 수냉판의 열전달 능력을 향상시킬 수 있습니다. 유량과 열 전달 면적을 모두 늘려 더 높은 열 전달 수요를 충족할 수 있습니다.

흐름 채널 구조-수냉판
흐름 채널 구조-수냉판

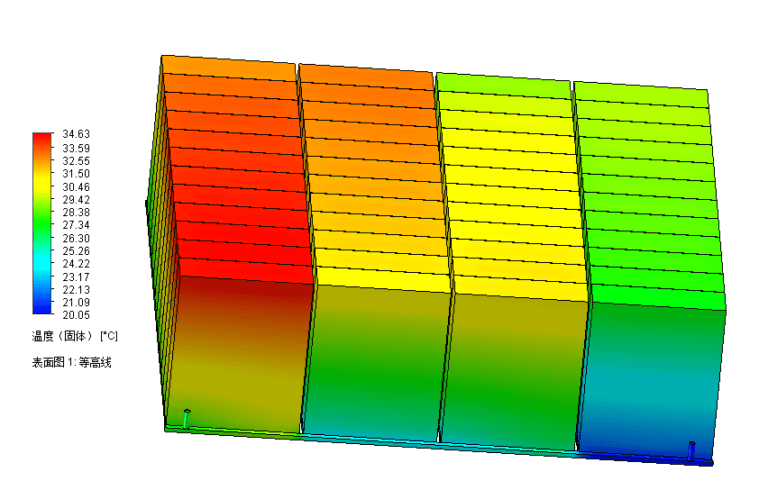

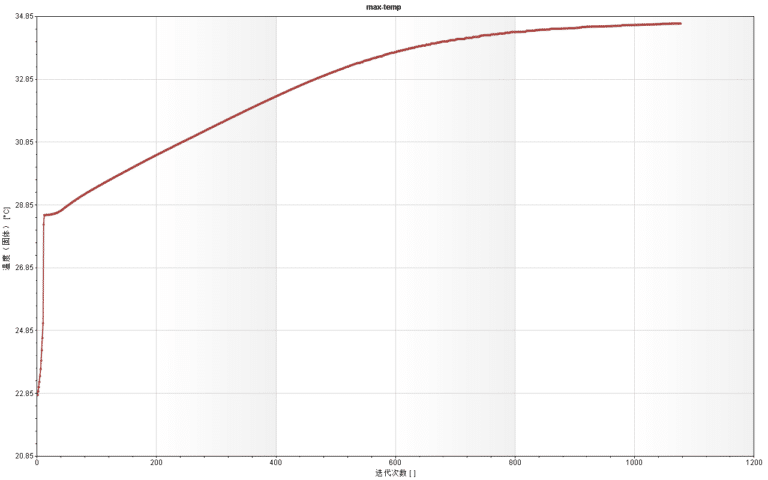

배터리 셀의 최대 온도(새로운 디자인)-수냉식 플레이트
배터리 셀의 최대 온도(새로운 디자인)

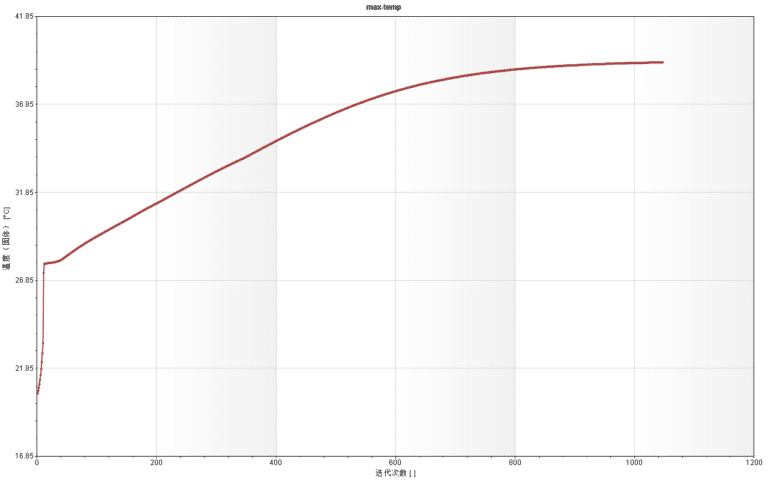

배터리 셀의 최대 온도(구형 디자인)-수냉식 플레이트
배터리 셀의 최대 온도(구형 디자인)

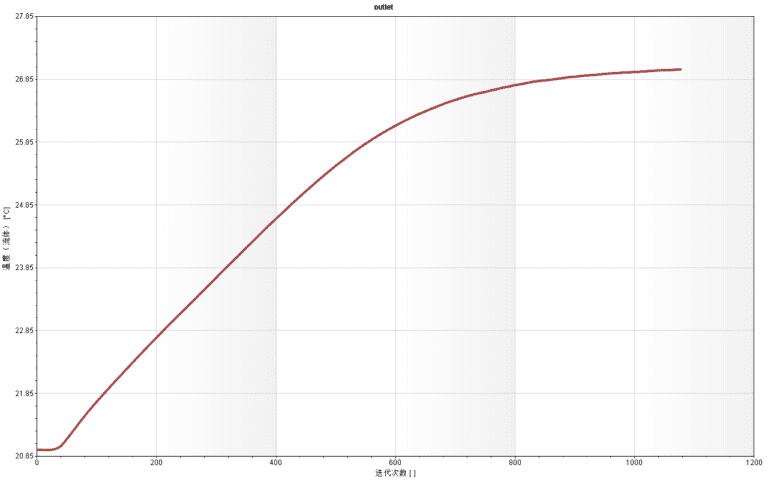

출구 액체 온도(새로운 디자인)-수냉판
배출구 액체 온도(새로운 디자인)

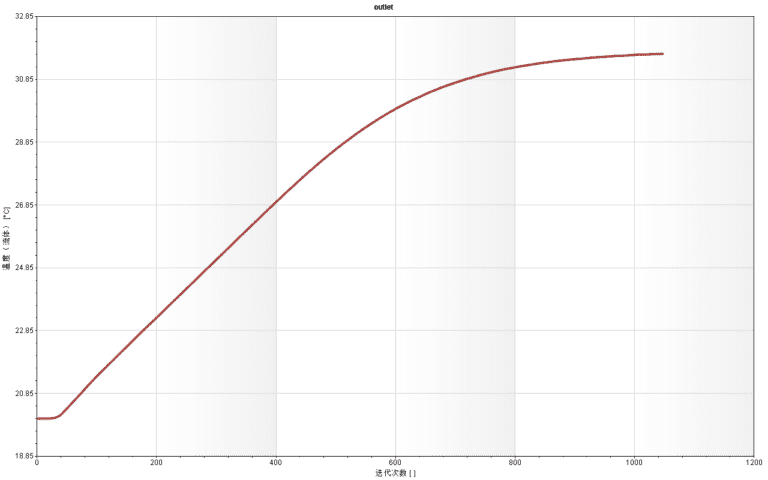

출구 액체 온도(구형 디자인)-수냉판
배출구 액체 온도(구 디자인)
프리즘형 배터리 팩 온도 개선 후-냉각 재료
개선 후 프리즘 배터리 팩 온도

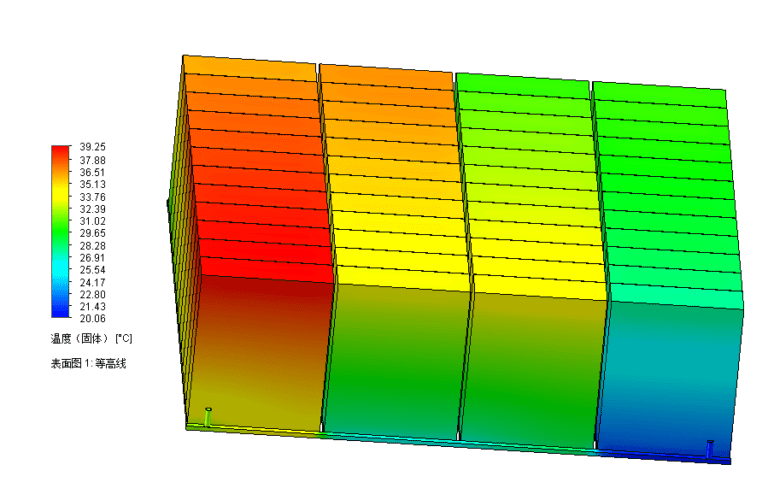

프리즘 배터리 팩 온도 개선 전-냉각 재료
개선 전 프리즘 배터리 팩 온도

냉각판 설계 및 분석

냉각판의 설계 및 생산에서는 배터리 팩의 냉각 효율과 비용 효율성을 극대화하는 것이 가장 중요합니다. 최적의 설계를 달성하는 것도 매우 중요하므로 수많은 실험이 필요합니다. Trumonytechs는 냉각판 설계에 대한 폭넓은 경험을 보유하고 있습니다. 설계 및 생산 비용을 최소화하면서 최적의 열 성능을 달성하는 것을 목표로 합니다. 다음은 우리가 테스트하는 주요 치수 중 일부입니다:

Trumonytechs의 장점

Trumonytechs는 설계부터 생산까지 탁월한 파트너입니다. 열 관리 전문가가 냉각판 설계를 제공합니다. 또한 완벽한 열 관리 솔루션도 제공합니다.

Trumonytechs의 열 관리 연구팀은 배터리 냉각판을 설계하고 연구하는 데 전념해 왔습니다. 우수한 냉각판 설계를 제공하기 위해 최선을 다하고 있습니다. 기존 냉각판이 직면한 큰 압력 강하를 해결하고 더 높은 열 성능을 달성하는 등 현재 냉각판과 관련된 많은 과제를 해결해 왔습니다. 우리는 많은 유명 기업을 위해 냉각판을 설계하고 제조했습니다.

사용자 지정 가능

냉각판 크기에 맞는 맞춤형 냉각수 흐름 경로 제공

높은 열 방출

더 높은 열 전도성 요건을 준수하기 위해 재설계된 흐름 경로 구조

혁신

혁신적인 배터리 냉각 솔루션 지원으로 배터리 수명과 성능을 효과적으로 향상시킵니다.

전문가 팀

커뮤니케이션 대학교 박사 연구팀의 기술 지원

타마르 프리드랜드

Trumonytechs는 뛰어난 전문성을 가지고 있으며 커뮤니케이션 과정에서 엔지니어가 제 요구 사항을 매우 빠르게 이해하고 수냉 패널 맞춤화에 대한 전문적인 조언을 제공했습니다. 저희 프로젝트에 참여해 주셔서 정말 감사하게 생각합니다!

대런 렙케

전체 크기가 850x610mm인 배터리용 냉각판 배터리를 찾고 있었는데, Trumonytechs에 연락하여 해외와 함께 작업했습니다. 그녀는 저희 프로젝트를 훌륭하게 도와주었습니다.

앤 플레시먼

우리는 VDA355 배터리 모듈 고객을 위한 수냉판을 공급하고 싶었고, 플레이트의 크기는 375x151mm, 두께는 5mm를 넘지 않기를 원했으며 Trumonytechs에서 Overseas와 연락을 취했습니다. 그는 훌륭한 일을 해냈고 매우 전문적이었으며 테스트를 거친 디자인 도면을 신속하게 내놓았습니다. 저는 우리의 결정에 매우 만족합니다.
