Hővezető pad

A modern elektronikai eszközökben a megfelelő hővezető párnák elengedhetetlenek a hatékony működés és a hosszú élettartam biztosításához, és az Trumonytechs nagy teljesítményű hővezető párnái számos alkalmazáshoz, például CPU-khoz, GPU-khoz és laptopokhoz/EV-khez/ESS-ekhez optimalizáltak, kiváló hőkezelési megoldásokat biztosítva. A termikus hatékonyság javításától kezdve az eszközök stabil működésének biztosításáig magas hőmérsékletű környezetben is megbízható választásnak bizonyulnak ezek a hőtároló betétek.

Ingyenes minta beszerzése

Trumonytechs Hővezető párnák

A hőpárnákat elsősorban a fűtőelemek és a radiátorok között használják a hőelvezetés hatékonyságának javítása érdekében.

A hővezető párna, más néven hővezető szilikonpárna a hézagok közötti hőátadás megoldása, amely kitöltheti a hézagokat, hogy befejezze a hőátadást a hőtermelő rész és a hőleadó rész között.

Ez egyfajta hővezető közeganyag, amelyet egy speciális eljárással szintetizálnak szilikagéllel, mint alapanyaggal és különböző segédanyagokkal, például fémoxidokkal.Általában elektronikus alkatrészeken használják a hővezetés céljának elérése érdekében, és hatékonyan javíthatja a teljes hővezető képességet. csillapítási teljesítmény, hogy jó védelmi teljesítményt érjen el az elektronikus alkatrészek számára.

Hővezető szilikonbetét-trumonytechs
Magas hővezető képesség
Termikus interfész pad-Trumonytechs termikus interfész anyagok
Magas szigetelési tulajdonságok
Termikus pad anyag-Trumonytechs termikus interfész anyagok
nagy nyomószilárdság
Aktív vs passzív hőkezelés - Hőkezelés
magas viszkozitás
Product number Thermal conductivity (W/m*K) Hardness(Shore 00) Density (g/cc) Voltage Resistance(KV/mm) Volumetric Resistivity(Ω*cm) Flame Retardant Grade(UL-94)
301-0150 1.5 5~80 1.8 10 10^12 V0
301-0200 2.0 5~80 2.0 10 10^12 V0
301-0400 4.0  15~80 3.3 10 10^12 V0
301-0600 6.0  20~80 3.5 8 10^12 V0
301-0800 8.0  30~80 3.6 8 10^12 V0
301-1000 10.0 30~80  3.3 6 10^12 V0
301-1200 12  30~80 3.2 6 10^12 V0
Elektromosan szigetelő pad-trumonytechs

Hővezető pad előnyei

  • Az általunk szállított hővezető pad széles hővezetési tartományban van, a nagy hővezető képességű 12W/m*K pad már elérte a tömeggyártást. Ezenkívül a hővezető padunk 10 évig tartható és stabil teljesítményű marad.

  • A hővezető párna képes kitölteni a hűtőborda és a hűtő alkatrészek közötti tűréseket, így rugalmasabb kézműves igény van a hűtő alkatrészek iránt.

  • Hővezető szilikonbetét jó szigetelési tulajdonságok, általában 8 Kv/mm vagy annál nagyobb.

  • A hővezető párna másik funkciója a rezgéscsillapítás és a hangelnyelés, amely hatékonyan csökkentheti a gép működésének zaját.

  • Hővezető a szilikonbetétek megkönnyítik a telepítést és a tesztelést.

A hővezető pad teljesítménye

Trumonytechs termelés és fejlesztés a hővezető szőnyegek teljesítménye, szerkezete és hővezető képességét tesztelik sok szempontból, az általános teljesítmény mind egyedülálló. Nem számít, milyen igényei vannak, megtaláljuk a megfelelő párnát az Ön környezetéhez. A megfelelő párna kiválasztása nemcsak kiváló termikus felületet biztosít a fűtőelem számára, hanem növeli az alkatrész biztonságát és megbízhatóságát is. A következő jellemzőkkel rendelkező hővezető alátéteket kínálunk:

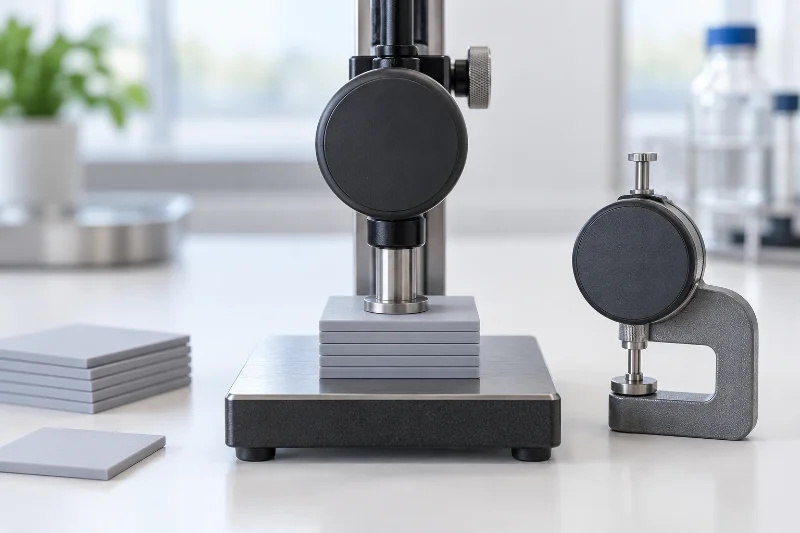

  • Keménység: A hővezető szilikon tömítések keménységét általában Shore 00-ban mérik, minél kisebb a keménység, annál kisebb a nyomófeszültség és annál könnyebb kiszorítani a fémfelületet körülvevő levegőt.

  • A hővezető képesség és a vastagság közötti kapcsolat: Általában minél nagyobb a hővezető képesség, annál vékonyabb a hőszigetelő szilikonbetét. Messze a minimálisan 0,3 mm vastagságú termikus párna jó minőségben gyártható.

  • Feszültség ellenállás: A hővezető szilikon tömítések szigetelési fokát általában az átütési feszültség (feszültségellenállás) jelzi, amely általában 10KV/mm felett van a test gyantaszilárdsága esetén.
termikus interfész pad

A hővezető párna további anyagainak bemutatása

A hővezető szilikon tömítések önmagukban alacsony szilárdságúak, ezért általában kiegészítő anyagokkal erősítik meg őket, az általános erősítő anyagok és azok előnyei és hátrányai a következők:

Hővezető párna-trumonytechs

Szilikon szövet

  • Jó felületi kopásállóság és nagy szakítószilárdság
  • Magasabb hőállóság, alacsonyabb szakítószilárdság, magasabb költség és alacsony szigetelés

Üvegszálas szövet

  • Nagyobb szakítószilárdság, nagyobb szakítószilárdság, alacsonyabb költség, alacsonyabb hőállóság, alacsonyabb költség.

  • Gyenge felületi kopásállóság és gyenge szigetelés

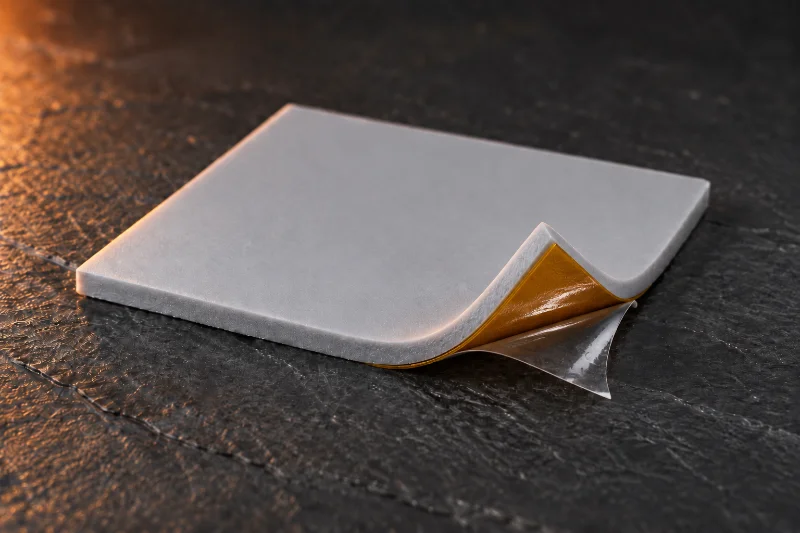

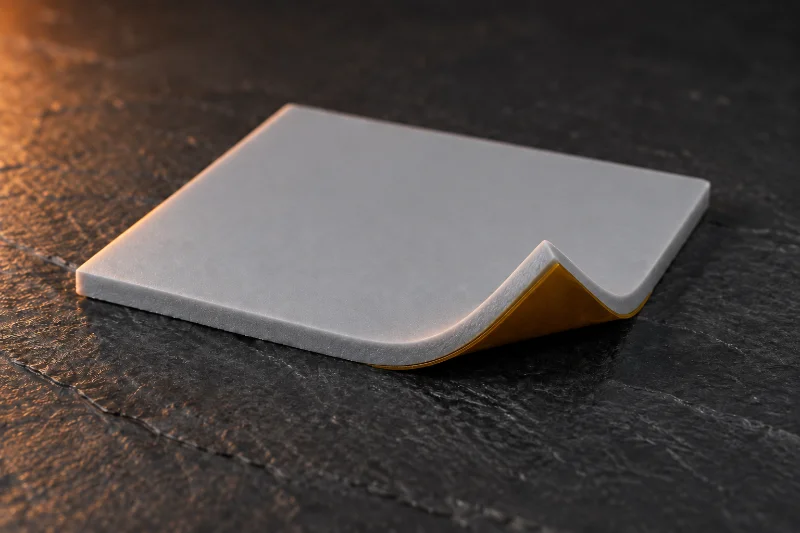

PI film

  • Nagy szakítószilárdság, nagy szakítószilárdság, magas hőmérséklet- és feszültségállóság.

  • Gyenge rugalmasság, nagy felületi feszültség

Fedezze fel a PAD-alkalmazásokat

Az Trumonytechs termikus interfész termékek számos iparágban és alkalmazásban jól alkalmazhatók. Számos típusú szerelvényben használják őket az elektronikai, távközlési, autóipari, orvosi, űrkutatási és műholdas alkalmazásokban, többek között az alábbi iparágakban jeleskedünk:

  • Új energiával működő autóipar: általában ajánlott a hővezető képesség 1,5 ~ 3W / m * K között, előnyei az alacsony költségek, a hővezetési tartomány megfelel a mag működésének igényeinek, a vastagság általában ajánlott 0,4 ~ 3,5 mm vastagságú, a keménység általában ajánlott shore 00 25 ~ 45, az ügyfél magszerkezetének megfelelően a kiválasztáshoz.
  • 3C ipar: általában ajánlott hővezetési tényező 5 ~ 8W/m*K, a vastagságot általában 0,5 ~ 1,0 mm-nek választják ki
  • 5G kommunikációs/szerveripar: az 5~12W / m * K hővezető képesség általában ajánlott, az ügyfél hőtermelésének és hőteljesítményének megfelelően, hogy konkrét ajánlásokat tegyen, a vastagságot általában 0,5 ~ 1,0 mm-nek választják.
Hővezető párna-trumonytechs

Telepítés és karbantartás

Hőpárnák telepítése

Az elektronikus eszköz teljesítményének optimalizálása érdekében a hőszigetelő betéteket helyesen kell felszerelni. A hőpárnák a hőt a forró alkatrészek, például a CPU/GPU és az akkumulátoregység, valamint a hűtőborda között továbbítják. Szabályozzák az eszköz hőmérsékletét, és megakadályozzák, hogy termikus elszabadulás. Az alábbiakban egy alapvető útmutatót olvashat arról, hogyan kell a hővezető párnát az optimális teljesítmény érdekében felszerelni.

Előkészítés: Győződjön meg róla, hogy mindkét felület (alkatrész és hűtőborda) tiszta és mentes a régi hőpasztától vagy törmeléktől. A tiszta felület javítja a hővezető párna hatékonyságát.

Mérés és vágás: Mérje ki azt a területet, ahol a termopárnát használni fogják. Vágja a párnát pontosan a területre, elkerülve minden olyan átfedést vagy hiányt, amely befolyásolhatja a hővezető képességet.

Elhelyezés: Óvatosan helyezze a termikus párnát az alkatrészre. A legtöbb hőpárna nem rendelkezik ragasztóval, így szükség esetén viszonylag egyszerűen át lehet helyezni őket.

Telepítés: Tegye vissza a hűtőbordát vagy az elemet a helyére. A beépítésből származó nyomás biztosítja a jó érintkezést. Összepréseli a hővezető párnát, az elemet és a hűtőbordát.

Ne feledje, hogy egy jól beszerelt hőszigetelő párna sokat csökkenthet a készülék hőmérsékletén. Ez javítja a teljesítményt és a hosszú élettartamot.

Karbantartási tippek

A hőkezelés egy folyamatos folyamat, és a hőszigetelő betétek karbantartása kulcsfontosságú a folyamatos hőhatékonyság biztosításához. Íme néhány karbantartási tipp, amelyek segítenek abban, hogy a berendezés zökkenőmentesen működjön:

Rendszeres ellenőrzések: Gyakran ellenőrizze a hőszigetelő párnákat. Tegye ezt különösen akkor, ha hőmérséklet-emelkedést észlel. Keresse az elhasználódás jeleit, például a repedezett vagy megkeményedett párnákat.

TISZTÍTÁS: A termikus párnák cseréjekor vagy ellenőrzésekor alaposan tisztítsa meg az érintkező felületeket. A tisztításhoz használjon izopropil-alkoholt. Hatékonyan eltávolítja a régi hőpasztát és a maradékot anélkül, hogy szennyeződéseket hagyna maga után.

Csere: Idővel a hőpárnák a folyamatos hőhatás miatt elveszíthetik hatékonyságukat. Ha jelentős kopást észlel, vagy ha a készülék a tisztítás ellenére is forró marad, ideje kicserélni a hőpárnát. Használjon kiváló minőségű cseretömböket. Olyan cégektől szerezze be őket, mint például az Trumonytechs. Ezek biztosítják az optimális hővezetést.

A jó karbantartás hosszabb élettartamúvá teszi a hőszigetelőbetétet. Emellett segít abban is, hogy a készülék hűvös és hatékony maradjon.

Trumonytechs előnyei

Az Trumonytechs hővezető betétek egyszerűen használhatók és könnyen felhelyezhetők a következőkre különböző alkalmazások. Különböző méretekhez, vastagságokhoz és felhasználási célokhoz testreszabást kínálunk. Ha bármilyen egyedi igénye van, beszélhet csapatainkkal az Ön egyedi igényeiről.

A hővezető párnákat számos különböző hőkezelő rendszerek a különböző speciális alkalmazások hőelvezetési igényeinek kielégítésére.

Az Trumonytechs hőszigetelő párnák nemcsak rezgéscsillapítást, hanem megfelelő védelmet is nyújtanak az elektronikus alkatrészek számára. Ön is megadhatja nekünk a méreteket, hőtechnikai követelményeket, és mérnökeink személyre szabott megoldást kínálnak Önnek.

Az Trumonytechs-nél gondoskodunk arról is, hogy minden alkalmazáshoz a megfelelő termopárna terméket kapja. Alkalmazási szakembereink szorosan együttműködnek ügyfeleinkkel, hogy minden egyes egyedi hőkezelési követelményhez a megfelelő hővezető betétanyagot határozzák meg.

Erős K + F erő és gazdag tapasztalat a termikus pad, képesek vagyunk tervezni és fejleszteni Thermal Interface Pad szerint a különböző igényeinek ügyfeleink, amely képes beállítani a különböző keménység, vastagság, hővezető képesség, erősítő anyag, illékony tartalom, stb. Nemcsak a kis mennyiségű minták, hanem a nagy volumenű gyártás is, amely megtartja ugyanazt a minőségi szintet, mindkettő elérhető itt.

GYIK

A hővezető párnák élettartama változó, ami nagyban függ az anyagösszetételüktől és az eszköz működési körülményeitől. Általánosságban elmondható, hogy egy jó minőségű hővezető betét élettartama 3 és 5 év között lehet. Figyelemmel kell azonban kísérnie a készülék hőmérsékletét. Gyakran ellenőrizze a párnákat a kopás vagy sérülés jelei miatt. Ezek a problémák jelezhetik, hogy itt az ideje a cserének.

A megfelelő vastagságú hőszigetelő betét kiválasztása kritikus fontosságú. Ez biztosítja a legjobb hővezetést. A legjobb vastagság a kitöltendő hézagtól függ. A hézag a hőforrás és a hűtőborda között van. A túl vastag párna nem biztos, hogy hatékonyan adja át a hőt, míg a túl vékony nem biztos, hogy megfelelően lefedi a rést. Általában a vastagságok 0,5 mm és 3 mm között mozognak. Pontos hézagok esetén a felületek közötti távolságot mérőollóval mérheti meg. Ez segíthet megtalálni a legjobb illeszkedést.

A hőpárnák és a hőpaszta elvezeti a hőt az elektronikától. Használatuk módja és anyagaik azonban különböznek egymástól.

Termikus paszta: Sűrű folyadék. Kitölti a felületek apró tökéletlenségeit. Ez jobb hővezetést tesz lehetővé. Nagyobb hővezető képességgel rendelkezik, mint a betétek, és ideális a nagyon szűk tűréshatárokkal rendelkező alkatrészekhez. De rendezetlenebb lehet. Óvatos használatot igényel, hogy ne használjunk belőle túl sokat, ami ronthatja a teljesítményt.

Termikus párnák: Előre vágott, tömör anyagból készült darabok, amelyeket nagyobb rések kisebb pontossággal történő kitöltésére terveztek. A betétek könnyebben használhatók és cserélhetők. Kevésbé kritikus feladatokhoz, vagy amikor a gyors, tiszta telepítés az előnyös. Nem vezetik olyan jól a hőt, mint a hőpaszta. De sok olyan alkalmazáshoz elegendőek, amelyeknél nincs szükség ultramagas vezetőképességre.

A termopárna és a paszta közötti választás az alkalmazás egyedi igényeitől függ. Ezek közé tartozik a szükséges hővezető képesség, a hőforrás és a hűtőborda közötti hézag mérete, valamint az egyszerű és tiszta telepítés iránti preferencia.
